MoS2スパッタリングにおける高真空ベース圧力の重要性とは? 膜の純度と化学量論の確保


高真空ベース圧力を維持することは、高純度の二硫化モリブデン(MoS2)薄膜を堆積させるための基本的な前提条件です。 $2 \times 10^{-3}$ Paという低真空レベルを達成することにより、スパッタリングチャンバーから残留酸素や水蒸気を効果的に除去します。このステップは、堆積中の酸化を防ぎ、最適な半導体性能に必要な正確な化学量論を膜が維持することを保証するために不可欠です。

コアの要点 MoS2薄膜の品質は、堆積が始まる前に決まります。高真空ベース圧力は、環境汚染に対するシールドとして機能し、結果として得られる材料が劣化酸化物ではなく、純粋な半導体であることを保証します。

汚染制御における真空の役割

反応性ガスの除去

高真空ベース圧力(多くの場合、$2 \times 10^{-3}$ Pa前後)を設定する主な目的は、大気汚染物質を除去することです。

MoS2堆積にとって最も重要な敵は、残留酸素水蒸気です。これらのガスがチャンバー内に残っている場合、それらは受動的に浮遊するだけでなく、原料と積極的に反応します。

材料の酸化防止

スパッタリングプロセス中、原子は非常に高いエネルギー状態でターゲット材料から放出されます。

この状態では、モリブデンは残留酸素と反応しやすくなっています。高真空は、モリブデンが意図した通りに硫黄と結合し、膜の構造を劣化させる望ましくない化合物を形成する酸化を防ぐことを保証します。

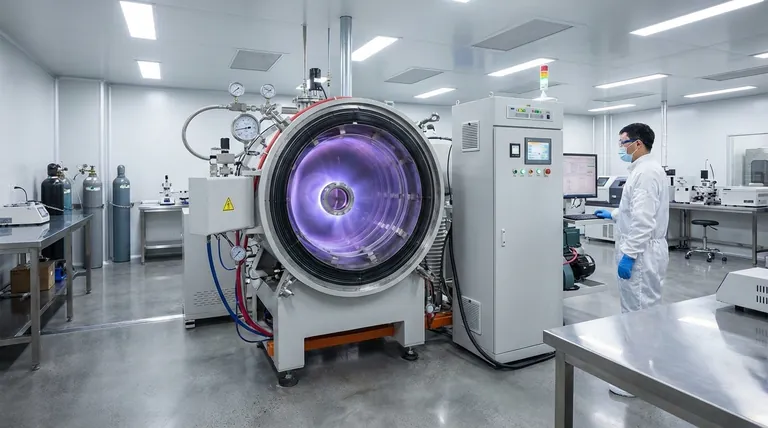

MoS2スパッタリングにおける高真空ベース圧力の重要性とは? 膜の純度と化学量論の確保

材料特性への影響

正しい化学量論の確保

化学量論とは、膜中の元素間の正確な定量的関係、特にモリブデンと硫黄の比率を指します。

この比率を維持するには、高いベース圧力が不可欠です。競合する反応物(酸素など)を除去することにより、堆積された膜が、硫化物と酸化物の妥協された混合物ではなく、真の二硫化モリブデンのままであることを保証します。

半導体特性の維持

MoS2の電気的特性は、その純度に大きく依存します。

適切な真空プロトコルによって酸化が防止されると、膜は正しい半導体特性を維持します。これは、正確なバンドギャップとキャリア移動度を必要とするアプリケーションにとって不可欠であり、潤滑に使用される低品質の工業用コーティングから電子グレードの膜を区別します。

トレードオフの理解:ベース圧力と作動圧力

区別は重要

高いベース圧力は純度にとって不可欠ですが、それが唯一重要な圧力変数ではありません。初期真空(ベース圧力)と実際のプロセス中の圧力(作動圧力)を区別する必要があります。

硫黄損失のリスク

堆積または硫化が開始されると、硫黄の揮発性に関して正しく管理されない場合、高い真空を維持することが時として不利になることがあります。

硫化プロセスで述べられているように、硫黄の蒸発率を制御するためには、しばしばより高い作動圧力(例:50〜300 Torr)が必要とされます。加熱段階中に環境が過度に希薄である場合、硫黄が速すぎる蒸発し、硫黄空孔や欠陥を引き起こす可能性があります。

純度と欠陥のバランス

したがって、理想的なプロセスは、2段階の圧力戦略を伴います。

最初に酸素を除去するには高真空ベースが必要です。しかし、欠陥をパッシベーションし、導電型(欠陥が多いn型から高品質のp型への移行)を制御するために十分な硫黄源があることを保証するために、後で作動圧力を調整する必要があります。

目標に合わせた適切な選択

MoS2薄膜の品質を最大化するには、真空戦略を特定のパフォーマンス要件に合わせて調整してください。

  • 主な焦点が半導体純度である場合: 加熱が始まる前に、酸素と水蒸気の痕跡をすべて除去するために、可能な限り低いベース圧力($< 2 \times 10^{-3}$ Pa)を達成することを優先してください。
  • 主な焦点が欠陥制御である場合: 高いベース真空を確立した後、硫黄の蒸発を抑制し、化学量論を維持するために作動圧力を十分に高く調整してください。
  • 主な焦点が工業用潤滑である場合: 真空は接着に重要ですが、コーティングの機械的耐久性と比較して、極端な半導体グレードのベース圧力はそれほど重要ではない可能性があります。

MoS2スパッタリングの成功は、 pristine な開始環境と、膜の化学組成を保護するための正確な圧力制御にかかっています。

概要表:

パラメータ MoS2スパッタリングにおける役割 膜品質への影響
ベース圧力 O2およびH2O蒸気の除去 酸化を防ぎ、半導体純度を確保する
作動圧力 硫黄蒸発率の制御 化学量論を維持し、原子空孔を最小限に抑える
ターゲット化学量論 Mo:S比の維持 電気的バンドギャップとキャリア移動度を決定する
真空レベル 汚染バリア 電子グレードの膜と潤滑剤を区別する

KINTEKで薄膜堆積をレベルアップ

二硫化モリブデン(MoS2)スパッタリングの精度は、適切な環境から始まります。専門的なR&Dと世界クラスの製造に裏打ちされたKINTEKは、半導体グレードの薄膜に必要な厳格なベース圧力を達成するために特別に設計された、高性能な真空、CVD、およびチューブ炉システムを提供します。

標準的なセットアップまたは硫黄の揮発性を制御し、酸化を防ぐための完全にカスタマイズ可能なソリューションが必要な場合でも、当社の技術チームは、お客様固有の研究ニーズをサポートする準備ができています。材料が最高の純度と化学量論の基準を満たしていることを確認してください。

堆積プロセスを最適化する準備はできましたか? KINTEKに今すぐお問い合わせください

ビジュアルガイド

MoS2スパッタリングにおける高真空ベース圧力の重要性とは? 膜の純度と化学量論の確保 ビジュアルガイド

参考文献

  1. Irasani Rahayu, Melania Suweni Muntini. Effect of Annealing Techniques on the Thermoelectric Properties of Molybdenum Disulfide Thin Films Prepared by RF Sputtering. DOI: 10.1088/1742-6596/3139/1/012035
