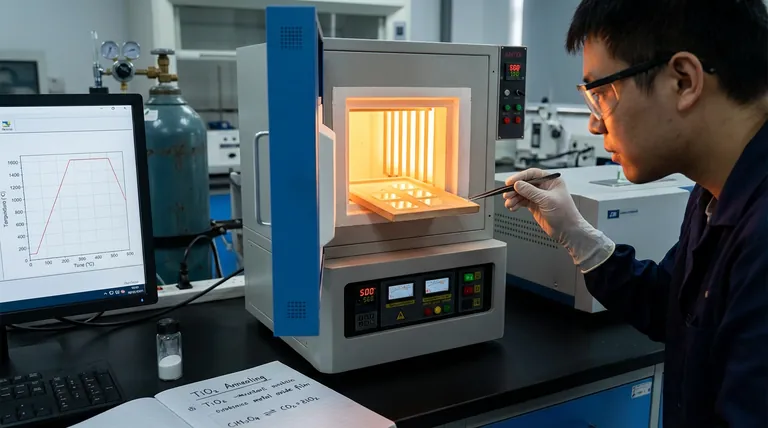

アニーリング後の高温マッフル炉の主な目的は、電気的性能を向上させる重要な相転移を促進することです。具体的には、二酸化チタン（$TiO_2$）のような金属酸化物電子輸送層の場合、このプロセスには約500℃での高温焼結が含まれます。この熱処理により、効率の低い非晶質前駆体が移動度の高い結晶相に変換され、基板との強固な電気的接続が確立されます。
コアの要点 マッフル炉は単なる乾燥装置ではなく、相工学的な装置です。その機能は、非晶質の金属酸化物を高導電性の結晶構造に変換すると同時に、導電性ガラス基板との電気的インターフェースを最適化することです。
相転移の物理学
移動度のための構造変換
スピンコートや化学浴堆積などの方法で調製されたばかりの金属酸化物層は、多くの場合非晶質状態にあります。
この無秩序な状態では、電子輸送は非効率的です。マッフル炉によって提供される高い熱エネルギーは、アナターゼ相のような結晶相（$TiO_2$の場合）を形成するために必要な原子再配列を駆動します。
この構造編成は電荷移動度を大幅に増加させ、電子が最小限の抵抗で層内を移動できるようにします。
オーミックコンタクトの確立
電子輸送層の性能は、そのバルク特性だけでなく、インターフェースによっても定義されます。
焼結は、金属酸化物層と下層の導電性ガラス基板との間の化学的および物理的な結合プロセスを促進します。
これにより、デバイスからの電子の効率的な抽出に不可欠なオーミックコンタクトが強化され、電流の流れを妨げるエネルギー障壁が生成されなくなります。
精度と構造的完全性
内部応力の除去
相変化を超えて、マッフル炉の安定性は機械的信頼性において重要な役割を果たします。
焼結プロセスは、通常、材料内に内部応力を発生させます。高品質のマッフル炉は、精密に制御可能な加熱および冷却曲線を提供します。
これらの熱ランプ速度を厳密に制御することにより、残留応力を効果的に除去し、動作中の膜の亀裂や剥離を防ぐことができます。
光学特性と欠陥特性の最適化
炉の制御された環境により、結晶粒界構造の最適化が可能になります。
適切なアニーリングパラメータは、電子をトラップして効率を低下させる再結合中心として機能する可能性のある酸素空孔などの点欠陥を排除するのに役立ちます。
さらに、これらの欠陥を減らし、結晶性を最適化することは、セラミック材料の光学透過率を向上させることが多く、これは輸送層を光が通過する必要がある光電子デバイスにとって重要な要素です。
トレードオフの理解
熱予算の制約
高温焼結（500℃）は結晶性に優れていますが、基板の選択肢を大幅に制限します。
このプロセスは、融点がはるかに低い柔軟なポリマー基板とは一般的に互換性がありません。導電性ガラスやセラミックのような、硬質で耐熱性のある材料の使用に実質的に限定されます。
熱衝撃のリスク
炉は安定した冷却を提供できますが、不適切な操作はリスクをもたらします。
冷却ランプが過度に急激な場合、金属酸化物とガラス基板間の熱膨張係数の違いが新たな応力を誘発する可能性があります。これは、応力緩和アニーリングの目的を無効にし、即時的または潜在的な構造的故障につながる可能性があります。
目標に合わせた適切な選択
アニーリング後のプロセスの有効性を最大化するために、炉のパラメータを特定のデバイス要件に合わせて調整してください。
- 主な焦点が最大導電率の場合：特定の結晶化点（例：アナターゼ $TiO_2$ の場合は500℃）での温度保持を優先して、完全な相転移を確実にします。
- 主な焦点が機械的信頼性の場合：冷却曲線、特に残留応力を最小限に抑え、剥離を防ぐために、より遅いランプダウン速度に重点を置きます。
- 主な焦点が光学透過率の場合：酸素空孔と結晶粒界散乱を最小限に抑えるために、正確な雰囲気と温度制御を確保します。
マッフル炉の熱プロファイルを習得することで、単純な加熱ステップを、電子デバイスの最終的な効率を定義する重要なツールに変えることができます。
概要表：
| プロセス目的 | メカニズム | 主要な結果 |
|---|---|---|
| 相転移 | 高温焼結（約500℃） | 非晶質から結晶質（例：アナターゼ $TiO_2$） |
| インターフェース品質 | 基板との熱結合 | オーミックコンタクトと電子抽出の強化 |
| 機械的安定性 | 制御されたランプ速度 | 内部応力の除去と亀裂防止 |
| 欠陥管理 | 結晶粒界の最適化 | 酸素空孔の低減と透過率の向上 |
