管状炉の高い加熱効率は、高度な加熱技術と高性能の断熱材を組み合わせたシステムレベルの設計の直接的な結果です。これら2つの要素が連携して、熱を迅速に発生させ、ワークピースに正確に伝達し、最も重要なこととして、熱の逃失を防ぎます。この相乗効果により、エネルギーの浪費を最小限に抑えながら、迅速な昇温速度と優れた安定性が可能になります。
管状炉の真の効率は、単にエネルギーコストを削減するだけでなく、先進的な材料研究および製造に必要とされる、正確で再現性のある熱処理を可能にする中核的な要素です。これは、熱が必要な場所に正確に供給し、そこに保持することでこれを実現します。
熱効率の主要構成要素
最新の管状炉の目覚ましい効率は偶然の産物ではありません。それは、熱エネルギーを管理する上でそれぞれが重要な役割を果たす、いくつかの主要コンポーネントの慎重な選択と統合から生まれています。
先進的な発熱体技術
ほとんどの高性能管状炉は電気抵抗加熱を利用しています。これらの発熱体の材料は、温度範囲の速度と上限の両方にとって極めて重要です。
二ケイ化モリブデン（MoSi2）や炭化ケイ素（SiC）などの一般的な材料は、極めて速く加熱し、非常に高温で確実に動作する能力があるため選ばれます。これらは、損失を最小限に抑えながら、電気エネルギーを熱エネルギーに効率的に変換します。
優れた断熱材
熱損失を防ぐ上で最も重要な要因は炉の断熱材です。最新の炉は、多層の高純度アルミナ・シリカセラミックファイバー断熱材を使用しています。
この材料は熱伝導率が極めて低く、炉室内で熱を閉じ込めるのに非常に効果的であることを意味します。これによりエネルギーが節約されるだけでなく、炉の外部ケーシングが触っても冷たいままであり、オペレーターの安全が確保されます。
精密な温度制御システム
制御がなければ、効率は無駄になります。炉は、温度センサー（熱電対）と連携した洗練されたPID（比例・積分・微分）コントローラーを使用します。
PIDコントローラーはチャンバー温度を継続的に監視し、発熱体に送られる電力をインテリジェントに調整します。これにより、炉が目標温度をオーバーシュートするのを防ぎます。これはエネルギーの浪費と一貫性のない実験結果の一般的な原因です。
効率が性能にどのように反映されるか
高い熱効率は単なる抽象的な利点ではありません。それは、これらの炉を科学および産業にとって不可欠なツールにしている具体的な性能特性を直接生み出します。
迅速な昇温と冷却
熱が素早く素子によって生成され、断熱材によって効果的に保持されるため、炉は非常に短時間で設定温度に到達できます。これによりプロセスサイクルが大幅に短縮され、実験室または生産のスループットが増加します。
優れた熱均一性
非常に効率的で断熱性の高いチャンバーは、「コールドスポット」を最小限に抑えます。これにより、優れた熱均一性がもたらされ、チューブの処理ゾーン全体で温度が一貫して均一になります。これは、サンプルまたはワークピースが均一に処理されることを保証するために極めて重要であり、信頼性が高く再現可能な結果につながります。
安定した純粋な雰囲気
管状炉は、サンプルの周囲のガス環境を制御するように設計されています。適切に密閉され熱的に安定したチャンバーは、内部の不活性ガスまたは反応性ガスの純度を維持するために不可欠です。温度変動を伴う非効率な設計は、圧力変化を引き起こし、雰囲気の完全性を損なう可能性があります。
トレードオフの理解
最大限の効率が望ましい一方で、それを達成するには、いくつかの設計および運用要因のバランスを取る必要があります。
コスト対性能
高品質の断熱材とより高度な発熱体は、炉の初期購入価格を大幅に増加させます。しかし、この先行投資は、長期的なエネルギーコストの削減と、より高品質で再現性の高い結果の価値によって相殺されることがよくあります。
断熱材の劣化
多くの加熱および冷却サイクルを経ると、セラミックファイバー断熱材は徐々に劣化し、脆くなり、効果が低下することがあります。この効率の段階的な低下は長期的な運用コストであり、最高の性能を回復するためには最終的に断熱材の交換が必要になる場合があります。
熱容量対ランプ速度
断熱材が極めて厚く密度の高い炉は、大きな熱容量を持ちます。設定温度では非常に安定し、長時間のプロセスでは非常にエネルギー効率が高くなります。しかし、昇温、特に冷却が遅くなる可能性があります。設計は常に安定性と熱サイクルの速度とのトレードオフになります。
目標に合った適切な選択をする
特定のアプリケーションによって、効率のどの側面が成功にとって最も重要であるかが決まります。
- もし主な焦点が高スループットであれば： 最も迅速な加熱および冷却サイクルを実現するために、高ワット数の発熱体と効率的な軽量断熱材を備えた炉を優先してください。
- もし主な焦点がプロセスの安定性と均一性であれば： 敏感な材料に対して優れた熱均一性を保証するために、マルチゾーン加熱機能を備え、厚くて高密度のセラミックファイバー断熱材を備えた炉を探してください。
- もし主な焦点が運用コストの最小化であれば： 初期コストが高くても、長期的なエネルギー消費を削減するために、可能な限り最高の断熱定格と最新のPIDコントローラーを備えた炉に投資してください。
熱効率のこれらの原理を理解することで、最適な結果と長期的な価値のために、炉を選択し運用するための力を得ることができます。
要約表：
| コンポーネント | 効率における役割 |
|---|---|
| 発熱体（例：MoSi2、SiC） | 迅速な熱発生と高温動作を可能にする |
| 熱断熱材（例：セラミックファイバー） | 熱損失を最小限に抑え、エネルギーを節約し、安全性を確保する |
| 温度制御（例：PIDコントローラー） | オーバーシュートを防ぎ、安定性を維持し、浪費を削減する |
高効率炉で実験室の熱処理能力を向上させる準備はできていますか？ KINTEKは、マッフル炉、管状炉、ロータリー炉、真空炉、雰囲気炉、CVD/PECVDシステムなどの高度なソリューションを提供するために、卓越したR&Dと社内製造を活用しています。当社の深いカスタマイズ能力は、お客様固有の実験ニーズとの正確な整合性を保証し、エネルギー節約、迅速な加熱、比類のない安定性をもたらします。当社の炉がお客様の研究および生産成果を最適化する方法について話し合うために、今すぐお問い合わせください！

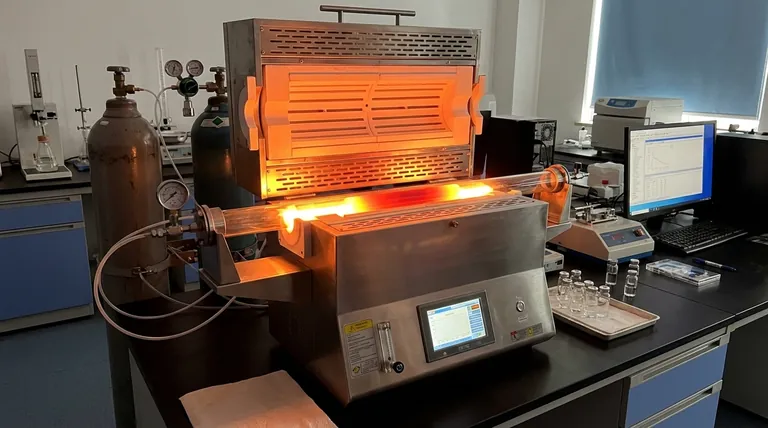

ビジュアルガイド
