本質的に、真空誘導溶解（VIM）炉は5つの主要な機能システムを中心に構築されています。これらは、るつぼを収容する炉本体、中周波電源によって電力が供給される誘導加熱システム、制御された雰囲気を作り出す真空システム、熱管理のための水冷システム、そして精密な操作のための電気制御システムです。各システムが連携して、クリーンでガスを含まない環境で金属を溶解します。
VIM炉は単なる部品の集まりではありません。それは、高反応性または高純度の金属を溶解するという単一の目的のために設計された統合システムです。各コンポーネントは、優れた冶金学的結果を生み出すために、加熱、汚染、安全性という根本的な課題に対処しています。
VIM炉の解体：システムごとの内訳
VIM炉を真に理解するには、溶融プロセスにおいてそれぞれ特定の役割を持つ相互依存的なシステムのセットとして分析するのが最善です。
炉本体：封じ込め構造
炉本体は、溶融が行われる物理的な密閉されたエンクロージャです。これには2つの主要な部分があります。
1つ目は真空チャンバーで、高真空と内部圧力の両方に耐えることができる、通常ステンレス鋼製の気密シェルです。
チャンバー内にはるつぼがあり、セラミックやグラファイトなどの材料で作られた高温耐性の容器です。るつぼは溶融される金属チャージを直接保持するものです。
誘導加熱システム：炉のエンジン
このシステムは、金属に直接接触することなく、溶解に必要な強烈な熱を発生させます。
このシステムの核となるのは、るつぼを取り囲む水冷式の銅管のセットである誘導コイルです。
コイルは中周波電源によって通電され、標準的な電力供給を50 Hzから1100 kHzの範囲のことが多い高周波交流電流（AC）に変換します。コイル内のこの電流は強力な電磁場を生成し、それが金属チャージ内で直接莫大な熱を誘導します。
真空システム：純度の確保
真空システムは、VIM炉を標準的な誘導炉から区別するものです。その主な仕事は、酸素や窒素などの大気ガスをチャンバーから除去することです。
これにより、溶融金属が大気と反応するのを防ぎ、酸化や汚染の防止に不可欠です。このシステムは強力な真空ポンプと、チャンバー内の圧力を制御するための一連のバルブで構成されています。
冷却システム：極端な熱の管理
VIM炉は膨大な熱を発生させるため、その管理は安全性と運用寿命にとって極めて重要です。
銅製の誘導コイル、電源、そして多くの場合、真空チャンバー自体の壁を通して水を循環させるために、閉ループ水冷システムが使用されます。これにより、コンポーネントの過熱と故障を防ぎます。
制御システム：操作の頭脳
プロセス全体は統合された電気制御システムによって管理されます。
このシステムは、多くの場合コントロールパネルまたはタッチスクリーンインターフェースを介して操作され、温度、電力入力、真空レベルの正確な調整を可能にします。最新のシステムは高度な自動化を提供し、溶融を監視し、最終製品が正確な仕様を満たしていることを保証します。
トレードオフと運用上の複雑さの理解
VIMプロセスは強力である一方で、いくつかの競合する要因のバランスをとる必要があります。これらのトレードオフを理解することが、望ましい結果を達成するための鍵となります。
るつぼと溶融金属の相互作用
るつぼは完全に不活性ではありません。高温では、るつぼ材料と溶融金属の間で化学反応が起こり、微量の不純物が混入する可能性があります。るつぼ材料の選択は、製造される合金に基づいて重要な決定となります。
電力 vs 周波数
電源の特性は溶融に直接影響します。周波数が高いほど、溶融金属のかき混ぜが活発になり、均質な合金が促進されます。周波数が低いほど電磁場が深く浸透するため、大きなチャージを溶融するのに効率的です。
真空レベル vs 揮発
深い真空は、酸素のような溶解ガスを除去するのに優れています。しかし、それはまた、溶融物中のすべての元素の沸点を低下させます。これにより、高揮発性の合金元素（マンガン、亜鉛、マグネシウムなど）が「沸騰して飛び散り」、真空中に失われ、合金の最終的な化学組成が変化する可能性があります。
メンテナンスと冷却の完全性
水冷システムは、安全上不可欠なコンポーネントです。運転中に真空チャンバー内で漏れが発生すると、壊滅的な蒸気爆発を引き起こす可能性があります。したがって、すべての冷却ラインとシールの厳格かつ予防的なメンテナンスが最も重要です。
用途に合った適切な選択
VIM炉の特定の設計と操作は、望ましい結果に大きく依存します。
- 究極の純度が主な焦点である場合：汚染を最小限に抑えるために、ハイエンドの真空システムとるつぼ材料の慎重な選択を優先します。
- 複雑な合金の作成が主な焦点である場合：正確な温度と攪拌制御を可能にする洗練された制御システムと電源が必要になります。
- 大規模生産が主な焦点である場合：電源の効率、炉本体の耐久性、冷却システムの信頼性が最も重要な懸念事項です。
これらのコンポーネントが統合されたシステムとしてどのように機能するかを理解することが、高性能材料の製造を習得するための第一歩です。
要約表：
| コンポーネント | 機能 | 主な特徴 |
|---|---|---|
| 炉本体 | るつぼを収容し、封じ込めを提供 | 真空チャンバー、金属保持用のるつぼ |
| 誘導加熱システム | 溶融のための熱を生成 | 誘導コイル、中周波電源 |
| 真空システム | 汚染を防ぐためにガスを除去 | 真空ポンプ、制御された雰囲気のためのバルブ |
| 冷却システム | 安全性と寿命のために熱を管理 | コイルとコンポーネント用の閉ループ水冷 |
| 制御システム | 操作を調整し、プロセスを監視 | コントロールパネル、精密な設定のための自動化 |
金属溶解能力を向上させる準備はできていますか？ KINTEKは、優れた研究開発と自社製造を活用し、多様な研究所に高度な高温炉ソリューションを提供しています。当社のVIM炉は、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む製品ラインの一部であり、高純度および複合合金の独自の実験ニーズに正確に応える強力な詳細なカスタマイズによって補完されます。今すぐお問い合わせください。お客様の溶解プロセスを最適化し、優れた冶金学的結果を提供する方法についてご相談いただけます！

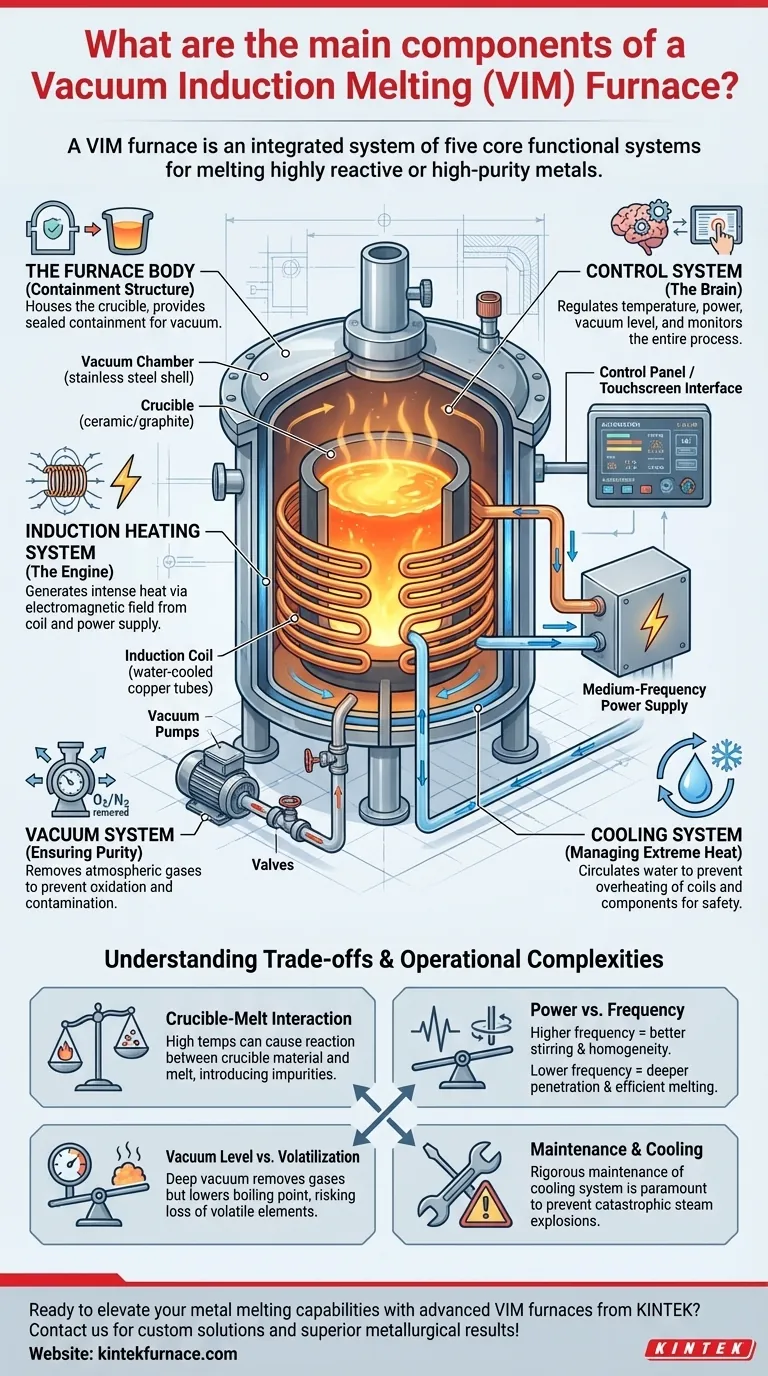

ビジュアルガイド
