ダイヤモンドが有望な半導体材料となる主要な特性は何ですか?次世代エレクトロニクスを解き放つ


その核となるのは、ダイヤモンドが半導体として有望であるのは、4つの卓越した特性の独自の組み合わせに由来します。これらは、広いバンドギャップ、高い絶縁破壊電界、高いキャリア移動度、そして比類のない熱伝導率であり、これらが一体となって、シリコンのような従来の材料の限界をはるかに超える条件に対応することを可能にします。

シリコンが私たちが知るデジタル世界を築き上げた一方で、ダイヤモンドの特性は、次世代の高出力、高周波、高温エレクトロニクスにとって「究極の半導体」としての地位を確立しています。これは、あらゆる場所でシリコンを置き換えることではなく、最も要求の厳しいアプリケーションで性能を発揮することを可能にするものです。

ダイヤモンドエレクトロニクスを定義する特性

ダイヤモンドがなぜこれほど有望なのかを理解するには、その主要な特性のそれぞれが、従来の半導体における根本的な制約をどのように解決するかを見る必要があります。

広いバンドギャップ

バンドギャップとは、電子を励起して材料を導電させるのに必要なエネルギーです。ダイヤモンドのバンドギャップは非常に広く(シリコンの1.1 eVと比較して約5.5 eV)、

この高いエネルギー要件は、ダイヤモンドデバイスがはるかに高い温度と電圧で、故障したり電流が「漏れたり」することなく動作できることを意味し、これはパワーエレクトロニクスにとって極めて重要です。

高い絶縁破壊電界

広いバンドギャップに直接関連して、ダイヤモンドは信じられないほど高い絶縁破壊電界を持っています。これは、材料が絶縁特性を失う前に耐えられる最大電界です。

より高い絶縁破壊電界は、特定の電圧定格に対して、より薄く、より小さく、より強力なデバイスの作成を可能にします。これにより、より高い電力密度と小型化が実現します。

高いキャリア移動度

キャリア移動度とは、電圧が印加されたときに電荷キャリア(電子と正孔)が材料中を移動できる速さを指します。

ダイヤモンドの高い移動度は、電気抵抗が少なく、非常に高速でオンオフを切り替えることができることを意味します。これは、エネルギー損失の低減と、高度な通信などのアプリケーションに不可欠な、はるかに高い周波数での動作能力に直接つながります。

比類のない熱伝導率

これはおそらくダイヤモンドの最も有名な特性です。室温で人間が知る限り最も熱伝導性の高い材料であり、銅の5倍以上の熱を伝導します。

電子デバイスにおいて、廃熱は性能と信頼性の敵です。ダイヤモンドが活性領域から熱を迅速に除去する能力は、デバイスが過熱して故障することなく、はるかに高い電力レベルで動作することを可能にします。

トレードオフの理解

その特性は並外れていますが、ダイヤモンドはシリコンの単純な代替品ではありません。広範な採用への道は、材料科学と製造における重大な課題に直面しています。

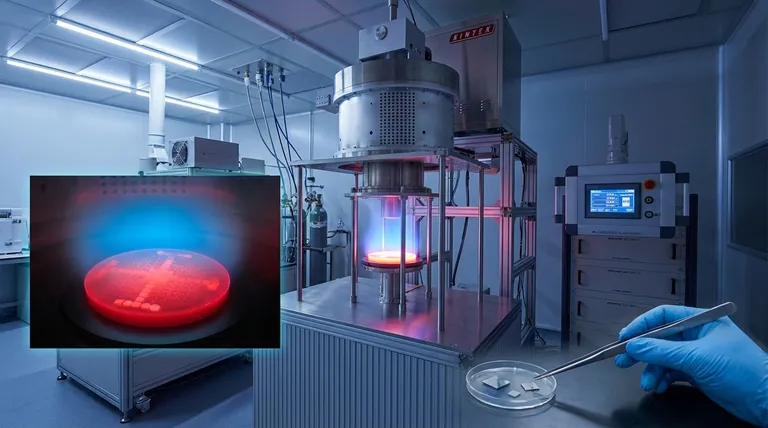

製造のハードル

大きく、完全に均一な単結晶ダイヤモンドウェハーを成長させることは、非常に困難で高価です。高品質の基板を製造するコストと複雑さは、ダイヤモンドエレクトロニクスを商業化する上での最大の障壁であり続けています。

ドーピングの課題

効果的な半導体を作成するには、不純物を正確に導入するプロセス、つまりドーピングが必要です。これは、電気的特性を制御するためです。必要なN型およびP型材料を作成するためにダイヤモンドをドーピングすることは、歴史的にシリコンよりもはるかに困難であり、複雑なデバイスの開発を遅らせています。

アプリケーションに最適な選択をする

半導体材料の選択は、常にプロジェクトの特定の性能目標と経済的現実によって決まります。

  • 最大の電力密度と効率が主な焦点である場合:ダイヤモンドの複合特性は、パワーデバイスの理論的性能において、シリコンをはるかに凌駕する可能性を秘めています。
  • 極限環境での動作が主な焦点である場合:ダイヤモンドの広いバンドギャップと熱安定性は、高温または高放射線条件下で機能する必要があるエレクトロニクスにとって、数少ない実行可能な材料の1つです。
  • コストに敏感な量産市場アプリケーションが主な焦点である場合:ダイヤモンドの製造エコシステムはまだ初期段階にあるため、シリコンは今日、依然として議論の余地のない選択肢です。

最終的に、ダイヤモンドは半導体技術のフロンティアを代表しており、従来の材料では単に動作できない場所で、新たなレベルの性能を解き放つことを約束しています。

要約表:

特性 半導体にとって重要な理由
広いバンドギャップ (5.5 eV) 電流漏れを最小限に抑え、極端な温度と電圧での安定した動作を可能にします。
高い絶縁破壊電界 より小さく、より薄く、より強力なデバイスを、より高い電力密度で実現します。
高いキャリア移動度 高周波アプリケーションにおける超高速スイッチング速度とエネルギー損失の低減をサポートします。
卓越した熱伝導率 熱を効率的に放散し、デバイスの故障を防ぎ、より高い電力での動作を可能にします。
