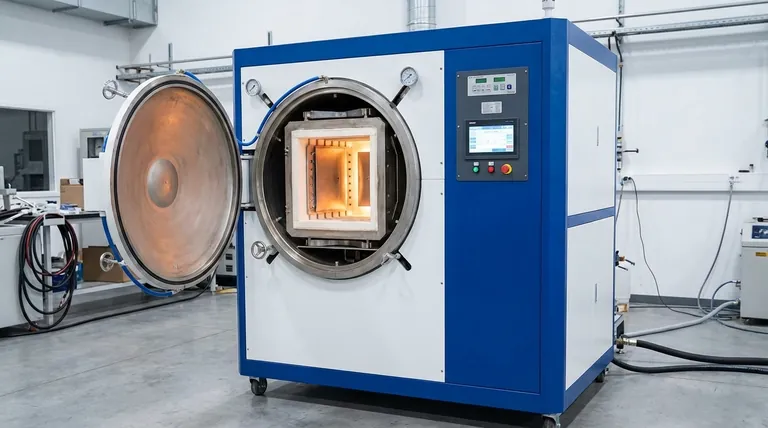

基本的に、真空炉は協調して動作する6つの主要コンポーネントからなる統合システムです。これらには、ワークロードを収容する密閉された真空チャンバー、必要な温度を発生させる加熱システム、雰囲気を取り除く真空システム、熱を閉じ込める断熱材（または「ホットゾーン」）、急冷を制御する冷却システム、そしてプロセス全体を調整する制御システムが含まれます。
真空炉は単に熱くなる箱ではありません。それは、標準的な外気炉では不可能な材料特性を達成するために、各コンポーネントが温度と雰囲気を制御する上で極めて重要な役割を果たす、精密に設計された環境です。
コア構造：チャンバーとホットゾーン
炉の物理的構造は、真空と強熱の両方を封じ込めるように設計されています。
真空チャンバー（容器）
真空チャンバーは最も外側のシェルであり、プロセスに必要な密閉環境を提供します。通常、ステンレス鋼または高張力鋼で作られた二重壁の水冷式容器です。
この「コールドウォール（冷壁）」設計は極めて重要です。冷却水が壁の間を循環し、炉の外側を触れても安全な温度に保ち、極端な内部温度からチャンバーの構造的完全性を保護します。
ホットゾーン（断熱材）
チャンバーの内部にあるのがホットゾーンであり、炉の断熱された心臓部です。その役割は、熱をワークロードに向けて反射し、温度の均一性を確保し、冷却されたチャンバー壁を保護することです。
ホットゾーンは、非常に高い温度にはグラファイトベースの断熱材（カーボンフェルトなど）で、高純度用途には金属放射シールド（モリブデンなど）で構成されるのが一般的です。
環境の作成：真空と熱
炉の定義的な2つの機能—真空の生成と熱の発生—は、専用のシステムによって処理されます。
真空システム
これは従来の炉との決定的な違いです。真空システムは、一連のポンプ（例：機械式の「ラフィングポンプ」と拡散ポンプまたはターボ分子ポンプによる「高真空ポンプ」）を使用して、チャンバーから空気やその他のガスを取り除きます。
雰囲気を除去することは、処理される材料の酸化と汚染を防ぐために不可欠であり、真空炉を使用する主な理由です。真空度は、異なる用途に合わせて正確に制御できます。
加熱システム
加熱エレメントはホットゾーン内に配置され、ワークロードにエネルギーを放射します。これらのエレメントに使用される材料が、炉の最大動作温度を決定します。
一般的な材料には、2200°Cまで、またはそれを超える温度にはグラファイト、カーボンとの接触が許されない高純度プロセスにはモリブデンやタングステンなどの耐火金属が含まれます。
プロセスの管理：制御と冷却
部品が真空中で加熱された後、プロセスは終了まで正確に管理されなければなりません。
制御システム
制御システムは、センサー（熱電対、真空計）、コントローラー、電源で構成される操作の頭脳です。これは熱処理レシピ全体を自動化します。
このシステムは、加熱ランプ速度、温度での保持時間、真空度、および最終的な冷却または急冷シーケンスを正確に管理し、プロセスの再現性と品質を保証します。
冷却システム
加熱サイクルが完了した後、部品は制御された方法で冷却されなければなりません。冷却システムはこの重要なステップを担当し、多くの場合、硬度などの最終的な材料特性を決定します。
ほとんどの最新の炉は高圧ガス急冷を使用しています。システムは、窒素やアルゴンなどの不活性ガスでチャンバーを急速に満たし、強力なファンによって熱いワークロード全体を循環させて急速に冷却します。
主要な設計上のトレードオフの理解
炉に選ばれる特定のコンポーネントは、意図された目的に合わせて調整された一連のエンジニアリング上のトレードオフを表します。
ホットウォール vs. コールドウォール設計
ほとんどの産業用真空炉は、高温能力と高速サイクルタイムのためにコールドウォール設計（上記で説明）ですが、ホットウォール設計も存在します。ホットウォール炉では、加熱エレメントは真空容器（レトルト）の外側にあり、レトルト自体が熱くなります。これらは通常、より低い温度に制限されます。
加熱エレメントの選択
グラファイトとオールメタル（モリブデン）の加熱エレメントの選択は重要です。グラファイトは費用対効果が高く、極めて高温に適していますが、特定の合金と反応する可能性があります。モリブデンはよりクリーンで不活性ですが、より高価で最高温度が低くなります。
ポンプシステムの複雑さ
要求される真空度は、ポンプシステムの複雑さとコストを決定します。基本的な熱処理では単純な機械式ポンプのみが必要な場合がありますが、高度な電子機器や航空宇宙用途では、必要とされる純度を達成するために多段の高真空システムが必要になります。
目標に合わせた正しい選択
真空炉の構成は、意図されたプロセスと直接一致している必要があります。
- 高純度処理（例：医療用または電子機器用）が主な焦点の場合： 炭素汚染を排除するために、オールメタルホットゾーンと高性能真空システムが必要です。
- 特定の材料特性（例：工具鋼の硬化）の達成が主な焦点の場合： 強力で制御可能なガス急冷（冷却）システムが最も重要なコンポーネントになります。
- 非常に高い温度（>1300°C）の用途が主な焦点の場合： 強力なグラファイト加熱エレメントと断熱材を備えたコールドウォール設計が不可欠です。
結局のところ、これらのコンポーネントは単一の、細かく調整された機器として機能し、他のどの技術でも不可能な方法で材料を変化させます。
要約表：
| コンポーネント | 主な機能 | 一般的な材料/例 |
|---|---|---|
| 真空チャンバー | 密閉環境の提供 | ステンレス鋼、水冷式 |
| ホットゾーン | 熱の断熱と封じ込め | グラファイト、モリブデンシールド |
| 真空システム | 純度のために雰囲気を除去 | 機械式ポンプおよび高真空ポンプ |
| 加熱システム | 必要な温度の発生 | グラファイト、モリブデン、タングステン |
| 冷却システム | 急冷プロセスの制御 | ファン付き高圧ガス急冷 |
| 制御システム | プロセスの自動化と監視 | センサー、コントローラー、電源 |
KINTEKの先進的な高温炉ソリューションで、お客様のラボの可能性を最大限に引き出しましょう！ 優れた研究開発と社内製造を活用し、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなど、多様なラボに合わせたシステムを提供しています。当社の強力なカスタム化能力により、高純度処理、材料特性の向上、または極端な温度用途におけるお客様固有の実験要件を正確に満たすことが保証されます。今すぐお問い合わせいただき、当社の専門知識が熱処理プロセスを最適化し、お客様の作業におけるイノベーションを促進する方法についてご相談ください！

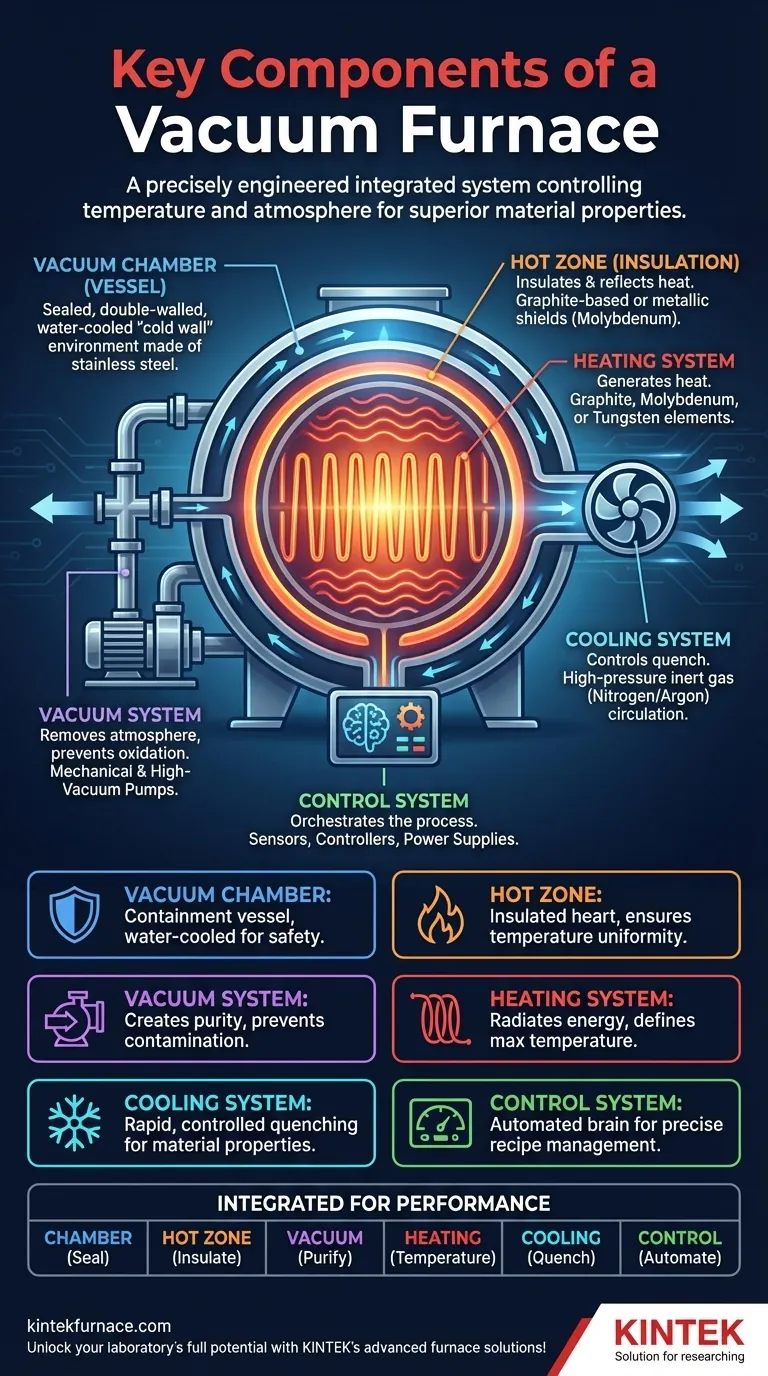

ビジュアルガイド
