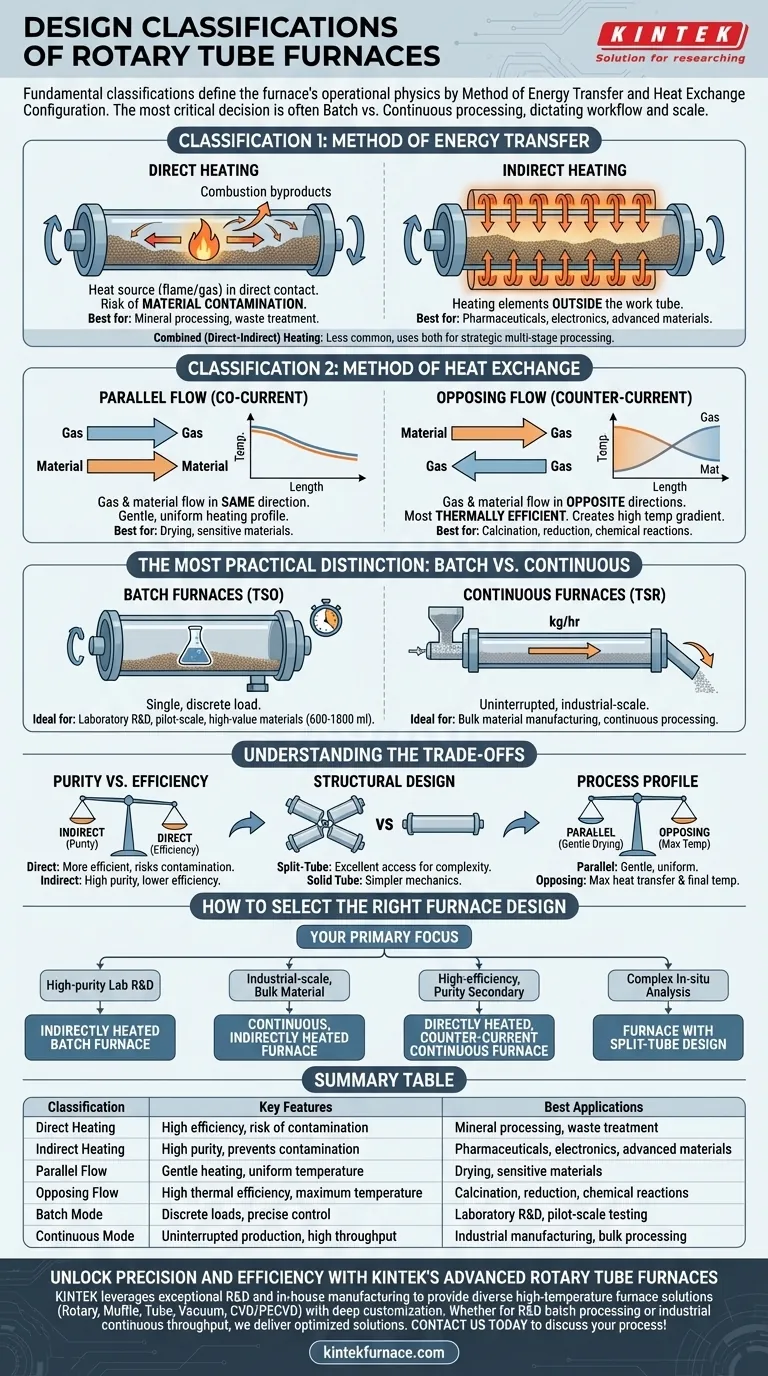

回転管状炉の設計分類とは？研究室や産業プロセスを最適化する

基本的なレベルでは、回転管状炉は、エネルギー伝達方法と熱交換構成によって分類されます。エネルギー伝達は、熱が材料にどのように伝わるか（直接または間接）を定義し、熱交換方法は、プロセスガスと材料間の流れのダイナミクスを定義します。これは、並行または対向のいずれかになります。

正式な分類は炉の動作物理を定義します。しかし、最も重要な決定は、バッチ処理モデルと連続処理モデルのどちらかを選択することになります。この選択が、ワークフロー全体、規模、および研究室での研究または工業生産のどちらに適しているかを決定するからです。

分類1：エネルギー伝達方法

この分類は、加熱要素からの熱エネルギーが、回転チューブ内で処理される材料にどのように供給されるかを説明します。

直接加熱

直接加熱される炉では、熱源（炎や熱ガスなど）がプロセス材料と直接接触します。この方法は、熱効率の観点から非常に効率的です。

しかし、燃焼副産物やプロセスガスからの材料汚染という重大なリスクを伴います。通常、材料の純度が主要な懸念事項ではない用途、例えば鉱物処理や廃棄物処理などに限られます。

間接加熱

これは、制御されたアプリケーションで最も一般的な設計です。加熱要素は作業チューブの外側に配置され、チューブの壁を加熱します。その後、回転するチューブが伝導と放射を介して材料に熱を伝達します。

この方法は、材料を熱源から完全に隔離し、高い純度を確保し、汚染を防ぎます。医薬品、エレクトロニクス、先端材料研究の標準です。

複合（直接-間接）加熱

あまり一般的ではありませんが、複合炉は両方の方法を戦略的に使用します。例えば、高感度な初期乾燥段階には間接加熱を使用し、その後、効率を最大化するために高温焼成段階で直接加熱を導入する場合があります。

分類2：熱交換方法

この分類は、傾斜チューブを通って移動する固体材料の流れる方向に対するプロセスガスの流れる方向を指します。

並流（共流）

プロセスガスと固体材料は同じ端から炉に入り、同じ方向に移動します。

この構成は、乾燥のようにガスの初期温度が急速に低下しても問題ないプロセスに優れています。ガスと材料間の温度差がチューブの長さに沿って減少するため、より穏やかな加熱プロファイルを提供します。

対向流（向流）

プロセスガスと固体材料は反対の端から炉に入り、互いに向かって移動します。高温ガスは材料が排出される場所から入り、低温ガスは材料が入る場所から排出されます。

この設計は、最も熱効率の高い構成です。焼成や還元など、化学反応を完了させるのに理想的な高い温度勾配を作り出し、可能な限り最高の材料温度を達成します。

最も実用的な区別：バッチ対連続

熱伝達の物理学を超えて、最も重要な設計選択は炉の操作モードです。これはその規模と応用を決定します。

バッチ炉（TSO）

バッチ炉は、一度に1つの個別の材料負荷を処理するように設計されています。チューブに材料が投入され、プロセスが実行され、その後、材料が取り出される前に炉が冷却されます。

これらのシステムは、通常600〜1800 mlの容量を持ち、研究室R&D、パイロットスケールテスト、および少量の材料を精密に制御する必要がある高価値材料の処理に最適です。

連続炉（TSR）

連続炉は、中断のない工業規模の生産のために設計されています。材料はホッパーから炉に絶えず供給され、もう一方の端から排出されます。

その容量は、バッチ量ではなく処理量（kg/hr）で測定されます。これらの炉は、バルク材料製造および連続化学プロセスの主力です。

トレードオフの理解

回転炉の選択には、競合する優先順位のバランスを取ることが含まれます。あなたのアプリケーションによって、どのトレードオフが許容されるかが決まります。

純度対効率

エネルギー伝達方法間の核となるトレードオフは明確です。直接加熱はエネルギー効率が高いが汚染のリスクがあり、一方間接加熱は低い熱効率を犠牲にして純度を確保します。ほとんどの技術的アプリケーションでは、純度は譲れないため、間接加熱がデフォルトの選択肢となります。

構造設計：分割チューブ対ソリッドチューブ

重要な物理的選択肢は、炉本体が縦方向に開くようにヒンジで固定された分割チューブ設計です。これにより、複雑なサンプルホルダー、センサーを配置したり、チューブ自体が複雑な装置の一部である場合に、作業チューブへの優れたアクセスが提供されます。トレードオフは、よりシンプルなソリッドボディ炉と比較して機械的複雑さが増すことです。

プロセスプロファイル：穏やかな乾燥対最高温度

並流と対向流の選択は、熱プロファイルを決定します。並流はより穏やかで均一な加熱を提供し、敏感な材料や単純な乾燥に最適です。対向流は熱伝達と最終温度を最大化し、吸熱反応を促進してプロセスを完了させるのに優れています。

適切な炉設計の選択方法

最終的な選択は、あなたの最終目標によって導かれるべきです。

高純度ラボ研究またはR&Dが主な焦点である場合：プロセス制御を確保し、汚染を防ぐために、ほぼ確実に間接加熱のバッチ炉が必要になります。
バルク材料の工業規模生産が主な焦点である場合：一貫した品質と高いスループットのために、連続式の間接加熱炉が一般的な出発点となります。
純度が二の次で高効率処理が主な焦点である場合：直接加熱の向流連続炉は、鉱物焼成のような用途で最高の熱性能を提供します。
複雑なインサイチュ分析やサンプル配置が主な焦点である場合：分割チューブ設計の炉は、ソリッドチューブ炉では提供できない必要なアクセスを提供します。

これらの核となる設計原則を理解することで、単に機能的なだけでなく、特定の処理目標と完全に一致する炉を選択することができます。

要約表：

分類	主な特徴	最適な用途
直接加熱	高効率、汚染のリスク	鉱物処理、廃棄物処理
間接加熱	高純度、汚染防止	医薬品、エレクトロニクス、先端材料
並流	穏やかな加熱、均一な温度	乾燥、敏感な材料
対向流	高い熱効率、最高温度	焼成、還元、化学反応
バッチモード	個別の負荷、精密な制御	研究室R&D、パイロットスケールテスト
連続モード	中断のない生産、高スループット	工業製造、バルク処理
