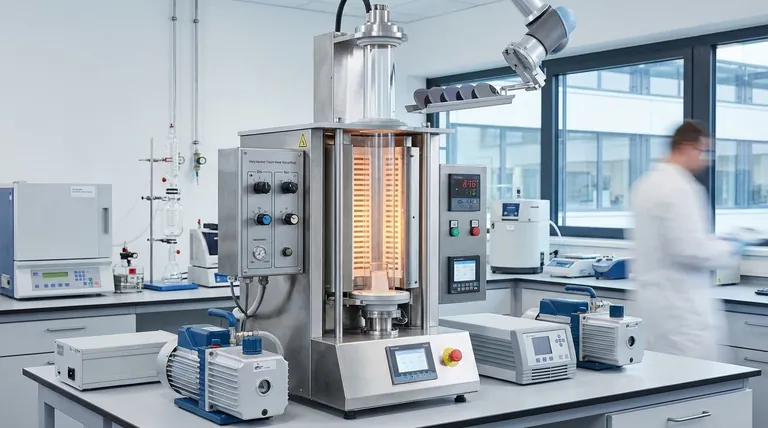

縦型チューブ炉を使用する利点は何ですか？優れた純度と熱均一性を実現

要するに、縦型チューブ炉は、優れたプロセスの純度と熱均一性を提供します。その主な利点は、垂直方向の向きに由来し、粒子がサンプルから落下するのを許容することで粒子の汚染を最小限に抑え、より対称的な熱環境を作り出し、貴重な実験室の床面積を節約します。

縦型と横型のチューブ炉の選択は、単なる向きの問題ではなく、プロセスの優先順位に基づいた戦略的な決定です。縦型炉は、半導体製造などの高純度・高均一性が求められる用途には優れた選択肢ですが、一般的な加熱用途では、横型炉の方がシンプルで費用対効果の高いソリューションを提供することがよくあります。

コア設計の利点：重力を味方につける

縦型チューブ炉の主な利点は、その向きから直接得られます。プロセスチューブを重力の方向に合わせることで、炉は水平型と比較して根本的に異なり、多くの場合に優れた処理環境を作り出します。

優れた純度と汚染の低減

縦型炉では、プロセス中に発生した、またはチューブ内に導入された粒子は重力によって下方に引き寄せられます。それらはチューブの底に落下し、処理中のサンプルから遠ざかります。

これは、半導体ウェーハ製造や結晶成長などの用途において極めて重要な利点です。これらの分野では、微小な粒子でさえ最終製品に致命的な欠陥を引き起こす可能性があるからです。横型炉では、これらの同じ粒子がサンプルの表面に直接堆積する可能性があります。

熱均一性の向上

熱は自然に上昇するため、炉チューブ内に対流が発生します。垂直方向の向きでは、これらの対流は対称的になり、チューブ壁に沿って均一に流れ、サンプルの周囲に非常に安定した均一な温度ゾーンを作り出します。

この半径方向の均一性により、サンプル全体が同じ温度を経験することが保証され、これは一貫した化学気相成長（CVD）、アニーリング、拡散プロセスにとって不可欠です。

大幅な省スペース

縦方向に成長させることで、縦型チューブ炉は占有面積がはるかに小さくなります。これは、床面積が高価な貴重な資源である最新の研究所やクリーンルームにおいて大きな実用的な利点となります。

運用上およびプロセス固有の利点

核となる物理特性を超えて、縦型設計は生産性とプロセス制御の具体的な改善を可能にします。

自動化された処理に最適

縦型炉の上部または下部装填構成は、自動化されたウェーハおよびボート移送システムに最適です。ロボットアームは、最小限の人間の介入でサンプルを正確にロードおよびアンロードできます。

この自動化は、スループットを劇的に向上させ、再現性を改善し、オペレーターによる汚染のリスクを低減するため、大量生産環境の標準となっています。

正確な雰囲気制御

すべてのチューブ炉と同様に、縦型モデルは制御された雰囲気を維持することに優れています。密閉されたチューブは、不活性ガス（アルゴンや窒素など）を容易に収容するか、真空下で操作することができます。

縦型設計は、水平チューブで時々発生するガスの層化を防ぐのに役立ち、重要なプロセスゾーン全体で一貫した雰囲気を保証します。

トレードオフの理解

すべての用途に最適な設計はありません。情報に基づいた意思決定を行うためには、縦型炉の潜在的な欠点も考慮する必要があります。

サンプルの装填と取り扱い

縦型炉にサンプルを装填することは、単に水平チューブにスライドさせるよりも機械的に複雑になる可能性があります。サンプルを加熱ゾーンの中央にしっかりと保持するために、特殊な治具、固定具、または「ボート」が必要になることがよくあります。

初期コストが高くなる可能性

基本的なチューブ炉は比較的安価ですが、自動装填機能を備えた縦型システムは、よりシンプルな水平モデルと比較して、通常、初期投資が高くなります。

メンテナンスのためのアクセス性

設計によっては、背の高い縦型炉の中央の加熱要素やプロセスチューブの中央に、アクセスしやすい水平型と比較して、清掃やメンテナンスのためにアクセスすることがより困難になる場合があります。

プロセスのための正しい選択をする

特定の目標が、適切な炉を選択する上で最も重要な要因となります。

最大のサンプル純度と均一性に焦点を当てている場合： 縦型チューブ炉は、特にデリケートな半導体、電子機器、または先端材料の研究にとって、明白な選択肢です。
一般的な加熱のシンプルさと費用対効果に焦点を当てている場合： 横型チューブ炉は、基本的なアニーリング、乾燥、または合成において、より実用的で経済的な解決策となることがよくあります。
高スループットの自動化とスペース効率に焦点を当てている場合： 縦型炉は、その小さなフットプリントと自動装填システムとの互換性により優れています。

結局のところ、縦型炉を選択することは、プロセス制御、純度、および精度への投資です。

概要表：

利点	説明
優れた純度	重力がサンプルから粒子を引き離し、半導体製造などの高純度用途での汚染を最小限に抑えます。
熱均一性の向上	対称的な対流により均一な温度分布が保証され、CVDやアニーリングプロセスに最適です。
省スペース	垂直設計により床面積の使用が減少し、コンパクトなラボやクリーンルームに有益です。
自動化互換性	上下の装填はロボットシステムをサポートし、高スループットで再現性のある処理を実現します。
正確な雰囲気制御	ガスの層化を防ぎ、不活性または真空の環境を維持します。
