ロータリーキルンは、その核となる部分において、連続的な熱処理のために設計された特殊な産業用または実験用炉です。それは、長く回転する円筒状の管で構成されており、多くの場合わずかに傾斜しており、材料を複数の精密に制御された加熱ゾーンを通して撹拌します。この独自の設計により、材料のすべての粒子が同じ温度に同じ時間さらされ、静止炉の設計では達成が難しいレベルの均一性を実現します。
ロータリーキルンの根本的な利点は、加熱の不均一性の問題を解決できることです。材料を連続的に混合することで、均一な温度曝露を保証し、精密な熱処理を必要とする粉体、ペレット、およびその他の粒状物質の処理に理想的なソリューションとなります。
ロータリーキルンが優れた均一性を達成する方法
ロータリーキルンの有効性は、動的な動き、ゾーン加熱、雰囲気制御という3つの主要な設計原則の相乗効果から生まれます。
動的な動きの原理
ロータリーキルンの管はローラーに取り付けられ、その長手方向の軸を中心にゆっくりと回転します。この回転は、内部の材料を連続的に持ち上げ、撹拌します。
この一定の混合作用により、ホットスポットが防止され、材料のバッチ全体が均一に加熱されます。管をわずかに傾斜させると、重力によって材料が入口から出口へ移動するのを助け、連続的で自動化されたプロセスを可能にします。
多ゾーン温度制御
炉は、通常、管の長さに沿っていくつかの異なる熱ゾーンに分割された要素によって外部から加熱されます。
各ゾーンは独立して制御でき、正確な温度プロファイルを生成できます。たとえば、材料は最初のゾーンで徐々に予熱され、中間ゾーンでピーク反応温度に保たれ、排出前に最終ゾーンで冷却されることがあります。
制御された処理雰囲気
多くのロータリーキルンは密閉システムであり、管内のガス組成を正確に制御できます。
これにより、特定の雰囲気で発生する必要があるプロセスが可能になります。例えば、酸化を防ぐための不活性雰囲気（窒素またはアルゴンを使用）や、化学気相成長（CVD）などのプロセスのための反応性雰囲気（特定のガスを使用）などです。
主な用途と機能
ロータリーキルンの独自の機能は、幅広い産業において、特定の重要な熱プロセスに不可欠なものとなっています。
材料の合成と製造
これは、大規模な産業操業における主要な機能です。ロータリーキルンは、熱によって化学的または物理的変化を引き起こすことにより、基礎材料を製造するために使用されます。
主な例としては、セメントクリンカーの製造、アルミナの焼成、鉄鋼製造用の鉄鉱石ペレットの製造などがあります。
先進材料処理
より技術的な用途では、ロータリーキルンは極めて高い精度を必要とするプロセスに使用されます。
微細な粉末が溶融することなく固形塊に結合するために加熱される焼結は、一般的な用途です。同様に、その雰囲気制御により、化学気相成長（CVD）を介して粒子をコーティングするのに適しています。
焙焼と精製
ロータリーキルンは、材料の精製や、さらなる処理のための準備にも使用されます。
これには、酸化と焙焼が含まれます。これは、硫化物鉱石を酸化物に変換するなど、化学的変化を引き起こすために空気または酸素の存在下で材料を加熱するものです。
トレードオフの理解
非常に効果的である一方で、ロータリーキルンは、他の熱システムと比較して特定の利点と制限を持つ特殊なツールです。
利点：比類のない温度均一性
材料の連続的な撹拌は、最大の利点です。静止箱型炉やベルト炉における不均一な加熱によって生じる不整合や品質問題を解消します。
利点：連続処理効率
この設計は、本質的に連続的で自動化された生産に適しています。これにより、大量生産の現場では、静止炉で個々のバッチを処理する場合と比較して、材料処理の要件と人件費が大幅に削減されます。
制限：機械的複雑性
駆動システム、サポートローラー、特にチューブの両端のシールを含む回転機構は、機械的な複雑さを増します。これらのコンポーネントは、単純な静止炉よりも多くのメンテナンスを必要とします。
制限：材料適合性
ロータリーキルンは、粉体、顆粒、ペレット、およびその他の緩く自由に流れる材料の処理にほぼ exclusively 設計されています。大型の単一固形物や液体の処理には適していません。
目標に合わせた適切な選択
ロータリーキルンを使用するかどうかの決定は、完全に材料の種類と望ましいプロセス結果にかかっています。
- 粒状材料の大量生産が主な焦点の場合：ロータリーキルンの連続処理能力は、比類のない効率と自動化を提供します。
- 完璧な製品の一貫性を達成することが主な焦点の場合：動的な回転により、すべての粒子が同じ熱曝露を受け、優れた均一性を提供します。
- CVDや制御された酸化のような特殊な化学プロセスが主な焦点の場合：温度ゾーンと内部雰囲気の両方を正確に管理できる能力により、ロータリーキルンは理想的な選択肢となります。
- 単に大きな固形物を加熱することが主な焦点の場合：静止箱型炉または異なる種類の炉が、より実用的で費用対効果の高いソリューションとなるでしょう。
最終的に、ロータリーキルンは、動的な材料の均一加熱という複雑な課題を克服するために設計された工学的なソリューションです。
概要表：
| 特徴 | 説明 |
|---|---|
| 主な機能 | 粒状材料の均一加熱のための連続熱処理 |
| 主な利点 | 比類のない温度均一性、連続処理効率、精密な雰囲気制御 |
| 一般的な用途 | 材料合成（例：セメント、鉄ペレット）、焼結、CVD、焙焼、精製 |
| 理想的な対象 | 大量かつ自動化された熱処理を必要とする粉体、ペレット、顆粒 |
| 制限事項 | 機械的複雑性、大型固形物や液体には不適 |
KINTEKで熱プロセスにおける精度を解き放つ
材料処理における加熱の不均一性に悩んでいませんか？KINTEKは、お客様固有のニーズに合わせた高度な高温炉ソリューションを専門としています。卓越したR&Dと社内製造を活用し、ロータリーキルン、マッフル炉、管状炉、真空・雰囲気炉、CVD/PECVDシステムを含む多様な製品ラインを提供しています。当社の強力な深層カスタマイズ能力により、お客様の実験および生産要件を正確に満たし、粒状材料に優れた均一性と効率を提供できます。
研究室のパフォーマンスを向上させる準備はできていますか？当社のソリューションがお客様の特定のアプリケーションにどのように役立つか、今すぐお問い合わせください！

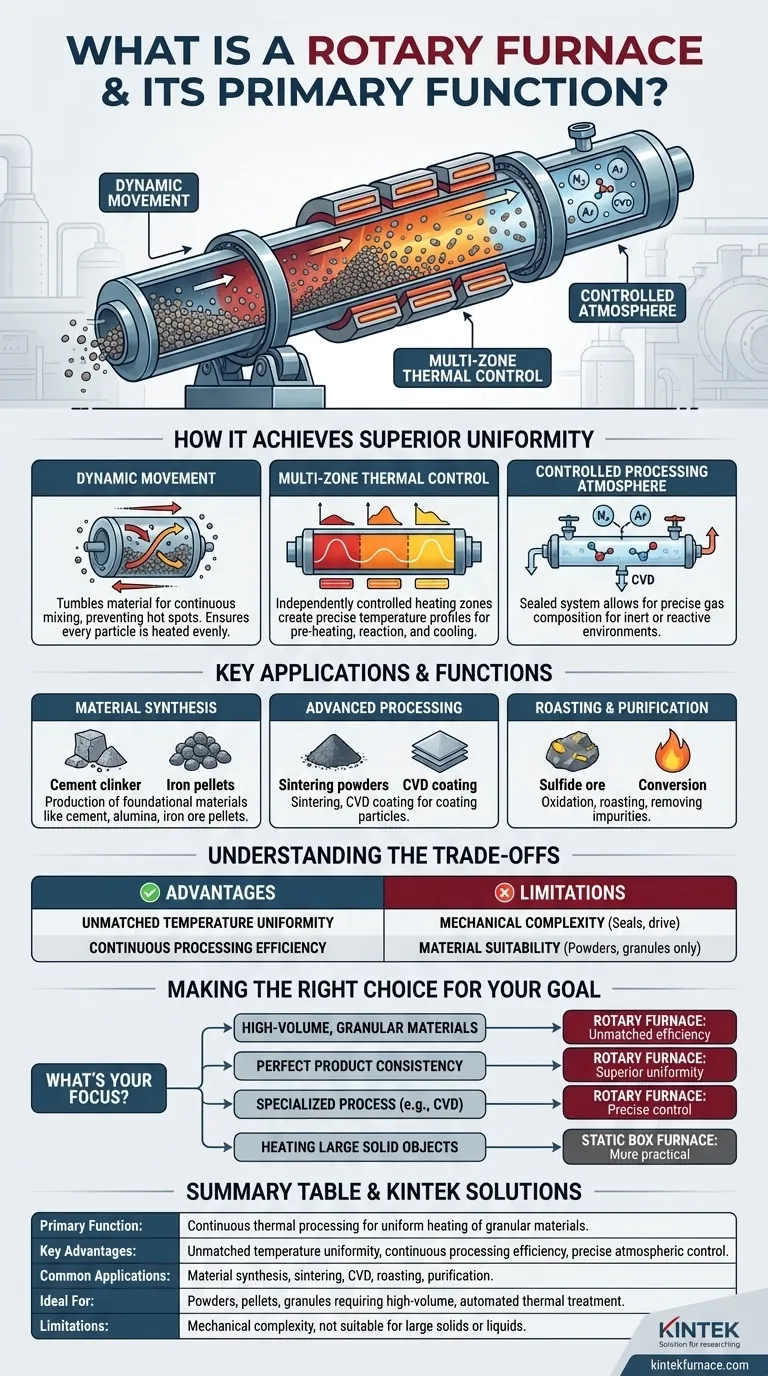

ビジュアルガイド
