Cvd炉は主にどのような産業で使用されていますか？ハイテク製造業に不可欠

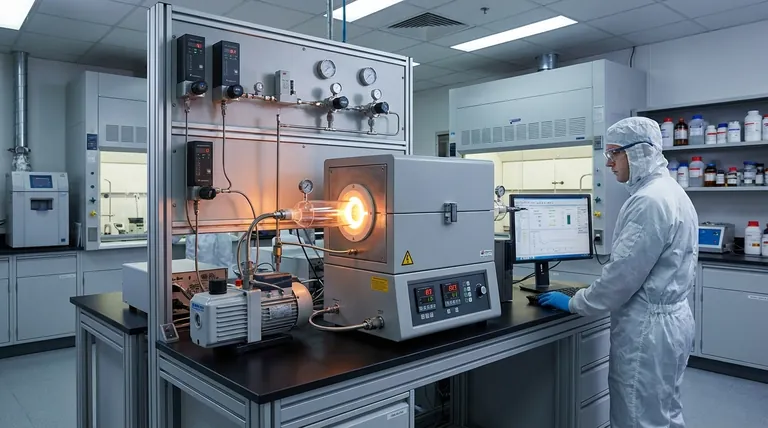

本質的に、化学気相成長（CVD）炉は、材料の性能が原子レベルで定義される産業で使用される、高度に専門化されたツールです。その主な用途は、半導体、航空宇宙、エネルギー、先端材料分野に見られ、さまざまな基板上に超高純度で高性能な薄膜を堆積させるために使用されます。

CVD炉は単に材料を加熱するためのものではありません。その真の目的は、気体から新しい固体材料層を「構築」する精密な化学反応を促進し、優れた純度、性能、耐久性を持つコンポーネントの作成を可能にすることです。

核心機能：原子レベルでの構築

CVD炉がどこで使用されるかを理解するには、まずその機能が何であるかを理解する必要があります。単に固体材料を加熱して硬化や焼成を行う従来の炉とは異なり、CVD炉は特定の化学プロセスに対して高度に制御された環境を作り出します。

単なる熱処理を超える

標準的な炉は、鋼の硬化やセラミックスの焼成など、特性を変更するために固体材料を加熱します。そこにあるものを修正するだけです。

一方、CVD炉は生成ツールです。基板上に新しい材料を導入し、原子層ずつ表面に薄膜を構築します。

気体前駆体による構築

このプロセスには、揮発性の前駆体ガスを1種類以上炉チャンバーに導入することが含まれます。これらのガスが加熱された基板と接触すると、反応または分解します。

この化学反応により、固体材料が基板の表面に堆積し、薄く均一な膜が形成されます。その後、余分な気体副生成物はチャンバーから排出されます。

結果：超高純度、高性能な膜

この方法により、膜の厚さ、組成、純度に対する驚異的な制御が可能になります。得られたコーティングは、下の基板が持っていない電気伝導性、絶縁性、硬度、耐食性などの特性を提供できます。

主要な産業用途

このレベルで材料を設計できる能力により、CVD技術はいくつかのハイテク産業で不可欠なものとなっています。

半導体およびエレクトロニクス産業

これはCVD技術の最大の使用者です。マイクロチップは、導電性、絶縁性、半導体材料を交互に積層することで構築されます。

CVDは、トランジスタやその他のマイクロエレクトロニクスコンポーネントの基本構造を形成する多結晶シリコンや窒化ケイ素などの重要な膜を堆積させるために使用されます。また、最新のディスプレイ用のLEDやOLEDの製造にも使用されます。

エネルギー分野

CVDは、薄膜太陽電池の製造に不可欠です。このプロセスにより、ガラスやプラスチックなどの基板上に光吸収性半導体層が堆積されます。

この技術により、太陽光発電技術の基礎となる、効率的で柔軟性があり軽量な太陽電池パネルの作成が可能になります。

航空宇宙および機械工学

航空宇宙および製造業では、コンポーネントは極端な温度、摩擦、腐食環境にさらされることがよくあります。

CVDは、タービンブレード、ベアリング、切削工具などの部品に、極めて硬く保護的なコーティングを施すために使用されます。これらのコーティングは、耐摩耗性を劇的に向上させ、コンポーネントの寿命を延ばし、性能を高めます。

光学およびフォトニクス

レンズ、ミラー、光ファイバーケーブルなどの光学コンポーネントの性能は、特殊な表面コーティングに依存しています。

CVDは、光と表面との相互作用を正確に制御する反射防止コーティングや高反射コーティングを施すために使用され、これは望遠鏡から電気通信に至るまですべてにおいて重要な機能です。

先端材料と研究

材料科学およびナノテクノロジーにおいて、CVDは合成のための主要なツールです。研究者はこれを使用して、独自の特性を持つ新しい材料を作成し、ナノ構造を製造し、幅広い用途のための次世代材料を開発します。

トレードオフの理解

CVD技術は強力ですが、万能の解決策ではありません。その適用には特定の制約と課題が伴います。

複雑性と高コスト

CVDシステムは、温度、圧力、ガスの流れを正確に制御する必要がある複雑な機械です。これらは多額の設備投資となり、より単純な熱処理炉と比較して高い運転コストがかかります。

材料と化学的な制約

CVDプロセスは、適切な気体前駆体の利用可能性に完全に依存しています。望ましい材料によっては、安定した揮発性の前駆体化学物質が存在しないか、法外に高価であるか、または有毒である可能性があり、堆積が非現実的になることがあります。

高いエネルギー消費量

化学反応に必要な高温（しばしば1000℃以上）と真空条件を達成し維持するには、かなりの量のエネルギーが必要です。

目的のための正しい選択をする

CVDの役割を理解するとは、単なる加熱装置としてではなく、高精度な製造プロセスとしての機能を認識することです。

主な焦点がエレクトロニクスまたはコンピューティングの場合： CVDは、デジタル世界を動かすマイクロチップを構築するための基礎技術です。
主な焦点が製造業または航空宇宙の場合： CVDは、重要なコンポーネントの耐久性と性能を向上させるための主要なイネーブルテクノロジーです。
主な焦点が再生可能エネルギーの場合： CVDは、次世代の効率的で多用途な薄膜太陽電池を製造するために不可欠です。
主な焦点が材料科学または研究の場合： CVDは、精密に設計された特性を持つ新しい材料を合成するための基本的なツールです。

結局のところ、CVD炉の使用は、他の手段では達成できないレベルの純度と構造制御で材料を構築する必要があることを示しています。

要約表：

産業	主な用途
半導体・エレクトロニクス	マイクロチップ、LED、OLED用の多結晶シリコン、窒化ケイ素の堆積
エネルギー	効率的で柔軟な太陽電池パネルのための薄膜太陽電池の製造
航空宇宙・機械工学	耐久性を向上させるためのタービンブレード、ベアリング、切削工具の保護コーティング
光学・フォトニクス	レンズ、ミラー、光ファイバー用の反射防止コーティングおよび高反射コーティング
先端材料・研究	独自の特性を持つ新規材料およびナノ構造の合成
