その核心において、ボックス型焼鈍炉の温度制御システムは、連続的な閉ループフィードバックシステムとして機能します。センサーを使用して炉内温度を正確に測定し、その測定値をコントローラー内の設定目標値と比較し、焼鈍プロセスに必要な正確な熱条件を維持するために、発熱体への供給電力を自動的に調整します。
このシステムの目的は、単に炉を加熱することではなく、高い忠実度で正確な熱プロファイルを実行することです。これは、リアルタイムのフィードバックに基づいてエネルギーの流れをインテリジェントに管理することにより達成され、処理される材料が必要な冶金特性を獲得することを保証します。
温度制御の主要コンポーネント
現代の炉の温度制御システムは、単一の有機体の感覚、脳、手のように機能する、相互接続された3つの重要な部分で構成されています。
温度センサー（「目」）
システムが炉室内の「目」となるのは熱電対です。この堅牢なセンサーは、極度の熱に耐えるように設計されています。
熱電対は、温度とともに予測可能に変化する微小な電圧を生成することによって機能します。この信号は炉からコントローラーに送られ、内部環境の連続的かつリアルタイムの測定値を提供します。
温度コントローラー（「脳」）
温度コントローラーは中央処理ユニットです。熱電対からの電圧信号を受け取り、それを温度測定値に変換します。
その主な役割は、この実際の温度を希望の温度（設定値）と比較することです。最新のコントローラーは、いずれかの偏差にどのように反応するかを決定するために、洗練されたPID（比例・積分・微分）制御アルゴリズムを使用します。このアルゴリズムにより、インテリジェントな調整が可能になり、温度のオーバーシュートや応答の遅れを防ぎます。
アクチュエーター（「手」）
アクチュエーターは、コントローラーの決定を行動に移します。PIDアルゴリズムの出力に基づいて、コントローラーはシグナルをアクチュエーターに送信します。アクチュエーターは通常、ソリッドステートリレー（SSR）またはサイリスタレギュレーターです。
このデバイスは、炉の発熱体に流れる電気エネルギーを正確に調整します。素早い加熱のためにフルパワーを供給したり、一定の温度を維持するために部分的な電力を供給したり、冷却フェーズ中に電力を供給しないようにしたりすることができます。
システムが精度を達成する方法
これらのコンポーネントの組み合わせにより、単純な加熱をはるかに超えた、複雑な多段階焼鈍サイクルの実行が可能になります。
動作中のPIDアルゴリズム
単にオンかオフである基本的なサーモスタットとは異なり、PIDコントローラーは微妙な調整を行います。
- 比例 (Proportional): 現在の温度が設定値からどれだけ離れているかに基づいて電力を調整します。大きな差があれば、大きな調整が促されます。
- 積分 (Integral): 時間とともにわずかな持続的な誤差を修正し、システムが目標をわずかに上回ったり下回ったりしたままにならないようにします。
- 微分 (Derivative): 温度変化の速度を見ることで将来の変化を予測し、振動を抑制し、目標を超過するのを防ぐのに役立ちます。
プログラム可能な加熱サイクル
この正確な制御により、オペレーターは完全な熱プロファイルをプログラムできます。最新のコントローラーは、以下を含む完全な自動化されたサイクルを管理できます。
- 昇温 (Ramp-up): 制御された温度上昇率（例：毎分10℃）。
- 保持（ソーク） (Soak (or Hold)): 高い安定性で温度が一定に保たれる特定の期間。
- 冷却 (Cool-down): 制御された冷却速度。これは、材料の最終特性にとって加熱自体と同じくらい重要であることがよくあります。
トレードオフと考慮事項の理解
非常に効果的ですが、システムのパフォーマンスはいくつかの要因に依存します。
センサーの配置と精度
熱電対の位置は極めて重要です。誤って配置された場合、ワークピースの真の温度を代表していない可能性があります。非常に大きな炉の場合、均一な加熱を保証するために複数の熱電対と制御ゾーンが必要になる場合があります。
PIDコントローラーのチューニング
PIDコントローラーは「プラグアンドプレイ」ではありません。炉の特定の熱特性に合わせてチューニングする必要があります。不適切なチューニングは、温度が設定値の周りで激しく振動したり、安定するのに時間がかかりすぎたりする原因となり、焼鈍プロセスを損なう可能性があります。
炉内雰囲気との相互作用
保護ガスを注入する雰囲気制御システムは、熱伝達に直接影響を与えます。ガスの流れはワークピースから熱を奪う可能性があります。安定した温度を維持するために、温度制御システムはこれらの熱擾乱を補償するのに十分な応答性が必要です。
プロセスに最適な選択をする
このシステムを理解することは、プロセスの品質を保証し、情報に基づいた意思決定を行うための力を与えてくれます。
- プロセスの再現性と品質が主な焦点である場合: すべてのバッチがまったく同じ熱プロファイルを確実に受けるために、最新のプログラム可能なPIDコントローラーを備えた炉を要求してください。
- プロセスの問題をトラブルシューティングすることが主な焦点である場合: システムを順番に調査してください。まず、熱電対が正しく配置され、機能していることを確認します。次に、コントローラー内のPIDチューニングパラメーターを確認します。最後に、アクチュエーター（SSR）と発熱体が正しく応答しているかを確認します。
- 新しい機器の購入が主な焦点である場合: 必要な温度精度（例：±1℃）と実行する必要のある加熱サイクルの複雑さを指定します。これにより、コントローラーとシステムが冶金要件に適合していることが保証されます。
究極的に、温度に対するこの正確で動的な制御は、成功した再現性のある焼鈍を可能にする鍵となる技術です。
概要表：
| コンポーネント | 機能 | 主な特徴 |
|---|---|---|
| 温度センサー | 炉内温度を測定する | リアルタイムフィードバックに熱電対を使用 |
| 温度コントローラー | 実際と設定値の温度を比較する | インテリジェントな調整にPIDアルゴリズムを採用 |
| アクチュエーター | 発熱体への電力を調整する | 正確な変調にSSRまたはサイリスタを使用 |
| PIDアルゴリズム | 安定した温度制御を保証する | 比例、積分、微分の作用によりオーバーシュートを防ぐ |
| プログラム可能なサイクル | 複雑な熱プロファイルを管理する | 昇温、保持、冷却フェーズを含む |
正確な温度制御で焼鈍プロセスを強化する準備はできましたか？ KINTEKは、優れた研究開発と社内製造を活用し、さまざまな研究室向けに調整された高度な高温炉ソリューションを提供します。マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなどの当社の製品ラインは、お客様固有の実験ニーズに対応するための強力なカスタム化機能によって補完されています。今すぐお問い合わせいただき、当社の専門知識が熱管理を最適化し、プロセスの再現性を向上させる方法についてご相談ください！

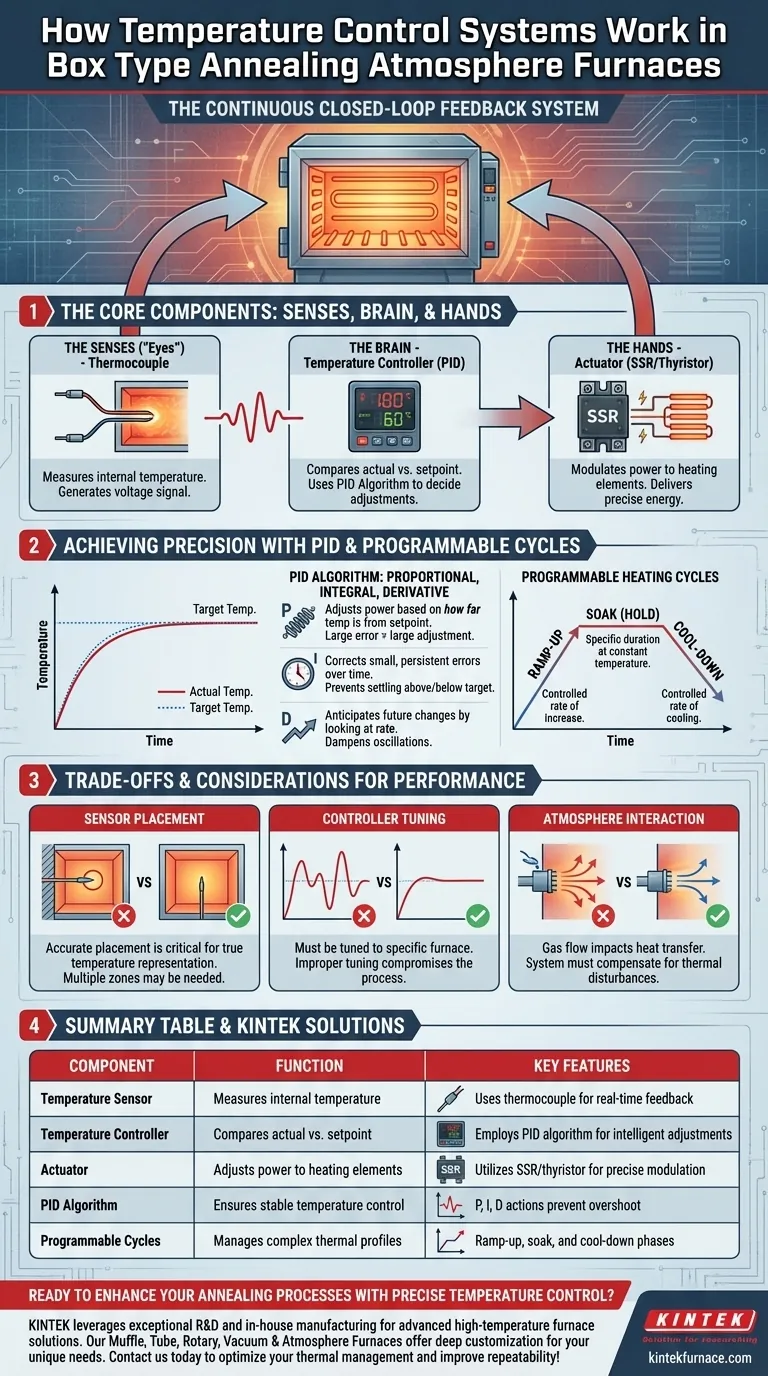

ビジュアルガイド
