その核心において、マッフル炉は、インテリジェントなデジタルコントローラー、応答性の高い電気発熱体、および非常に効果的な断熱材という3つのコンポーネントの洗練された相互作用によって、正確な温度制御を実現しています。このシステムは連続的なフィードバックループで機能し、設定温度に達するだけでなく、それを驚くほどの安定性で維持します。これはデリケートな材料加工にとって極めて重要です。
マッフル炉の精度は、単に熱を発生させることだけではありません。それは、温度の非常に応答性の高いクルーズコントロールシステムのように機能するPIDコントローラーによって管理される、絶え間ない測定と微調整に関わることです。
温度精度の三本柱
マッフル炉の信頼性は、各コンポーネントが明確で重要な役割を果たすシステムにかかっています。それらがどのように連携して機能するかを理解することは、なぜ最新の炉がそれほど正確なのかを明らかにします。
頭脳：PIDコントローラー
PID（比例・積分・微分）コントローラーは、炉の中核となる知性です。これは、設定した温度が実際に得られる温度であることを保証する洗練されたアルゴリズムです。
車のクルーズコントロールのように考えてください。単に熱をオンにするかオフにするかだけではありません。代わりに、センサー（熱電対）を介してチャンバーの現在の温度を継続的に測定します。
次に、その測定値を設定値と比較し、発熱体に送るべき電力の正確な量を計算します。PIDコントローラーは、温度のオーバーシュートやドロップをインテリジェントに予測して修正し、スムーズで安定した熱環境を保証します。
心臓部：電気発熱体
最新のマッフル炉は、古くて精度の低い燃焼法ではなく、高温用電気発熱体を使用しています。
これらの素子は、高温用途ではモリブデンやタングステンなどの材料で作られており、その出力はほぼ瞬時に調整可能です。この応答性こそが、PIDコントローラーの指令をこれほど正確に実行できる理由です。
これらの素子がチャンバーの周囲に配置される方法も、熱を均一に分散させ、ホットスポットやコールドスポットを最小限に抑えるように設計されています。
外殻：高性能断熱材
効果的な断熱材は、パズルの最後のピースです。これは温度制御に関して2つの主要な機能を果たします。
第一に、内部チャンバーを周囲の温度変動から隔離し、コントローラーが管理するための安定した環境を作り出します。
第二に、熱損失を最小限に抑え、システム全体の効率を高めます。熱が逃げる量が少ないほど、コントローラーは設定値を維持するために行う作業が少なくなり、より高い安定性と低い消費電力につながります。
チャンバー全体での均一性の実現
焼結やろう付けなどの多くのプロセスでは、炉が正しい温度であることだけでは不十分です。それはどこでも正しい温度でなければなりません。これは熱均一性として知られています。
戦略的な素子の配置
炉の設計者は、内部チャンバーの複数の側面に発熱体を戦略的に配置します。この多面的な加熱アプローチにより、熱エネルギーがワークピースに向かって全方向から均等に放射され、反りや不均一な材料特性を防ぐために不可欠です。
高度なマルチゾーン制御
ハイエンドの炉は、設定可能な加熱ゾーンでさらに一歩進んでいます。チャンバーは複数のセクションに分割され、それぞれに独自の発熱体と温度センサーが備わっています。
各ゾーンは、PIDコントローラーによって半独立した領域として管理されます。これにより、システムは、大型チャンバーや複雑な負荷においても、しばしば**±1°C**という厳密な温度均一性を達成できます。
トレードオフと限界の理解
最新の炉は非常に正確ですが、特定の物理的および操作上の要因がその性能に影響を与える可能性があります。
ドア開閉の影響
炉のドアを開けることは、温度変動の最大の原因です。大量の熱が即座に失われ、システムは回復するために懸命に動作する必要があります。高品質のPIDコントローラーは、この回復を顕著な温度オーバーシュートなしに迅速に管理するように設計されています。
センサーの精度と配置
炉の報告する温度は、その熱電対と同じくらい正確です。これらのセンサーは時間の経過とともに劣化する可能性があり、最高の精度を維持するためには定期的な校正または交換が必要になる場合があります。それらがチャンバー内のどこに配置されるかは、環境の真の表現を提供するために極めて重要です。
熱容量とランプ速度
炉のサイズと加熱される材料の密度（熱容量）は慣性を生み出します。大きくて密度の高い負荷は、自然に加熱および冷却により長い時間がかかります。制御システムはこのことを管理しますが、最大加熱および冷却速度（ランプ速度）はこれらの物理的現実に制約されます。
あなたの目的に合った選択をする
これらの原則を理解することで、作業の特定の要求に合致する炉を選択できるようになります。
- プロセスの再現性（例：製造）が主な焦点の場合： バッチごとに一貫した結果を保証するために、高品質のPIDコントローラーとマルチゾーン加熱を備えた炉を優先してください。
- 材料科学研究が主な焦点の場合： 実験の精度を保証するために、正確なランプ速度制御、データロギング機能、および校正の可能性を提供するシステムを探してください。
- 一般的な実験室作業（例：灰化、熱処理）が主な焦点の場合： 実証済みのPIDコントローラーを備えた信頼性の高い単一ゾーン炉は、ほとんどの標準的なアプリケーションで必要とされる安定性と精度を提供します。
これらのコアシステムを理解することで、作業が依存する精度をそれがどのように達成するのかを正確に知り、自信を持って機器を操作できるようになります。
概要表：
| コンポーネント | 温度制御における役割 | 主な特徴 |
|---|---|---|
| PIDコントローラー | 頭脳として機能し、設定温度を維持するために電力を継続的に調整する | オーバーシュートを防ぐためにアルゴリズムを使用し、安定性を保証する |
| 電気発熱体 | 心臓部として機能し、応答性の高い熱出力を提供する | モリブデンなどの高温材料で作られており、瞬時の電力調整を可能にする |
| 高性能断熱材 | 外殻として機能し、熱損失と外部の変動を最小限に抑える | 効率と安定性を向上させ、チャンバーを環境変化から隔離する |
| マルチゾーン制御 | チャンバー全体で均一な温度を達成する | 個々のセンサーを備えたゾーンにチャンバーを分割し、±1°Cの均一性を可能にする |
KINTEKで研究室の精度を解き放つ
材料加工、研究、または製造において完璧な温度制御を目指していますか？KINTEKは、優れた研究開発と社内製造を活用し、お客様のニーズに合わせた高度な高温炉ソリューションを提供します。当社の製品ラインには、マッフル炉、チューブ炉、回転炉、真空炉・雰囲気炉、CVD/PECVDシステムが含まれており、すべてお客様固有の実験要件を満たすための強力な深いカスタマイズ機能を備えて設計されています。
KINTEKを選ぶことで、以下のメリットが得られます。
- 一貫した結果のためのプロセスの再現性と精度の向上。
- 熱処理アプリケーションにおける効率と安定性の向上。
- 研究室の特定の課題に対処するためのカスタマイズされたソリューション。
温度の不一致に足を引っ張られないようにしてください。当社の炉がどのように皆様の作業を向上させ、当然の精度をもたらすことができるかについて、今すぐお問い合わせください！

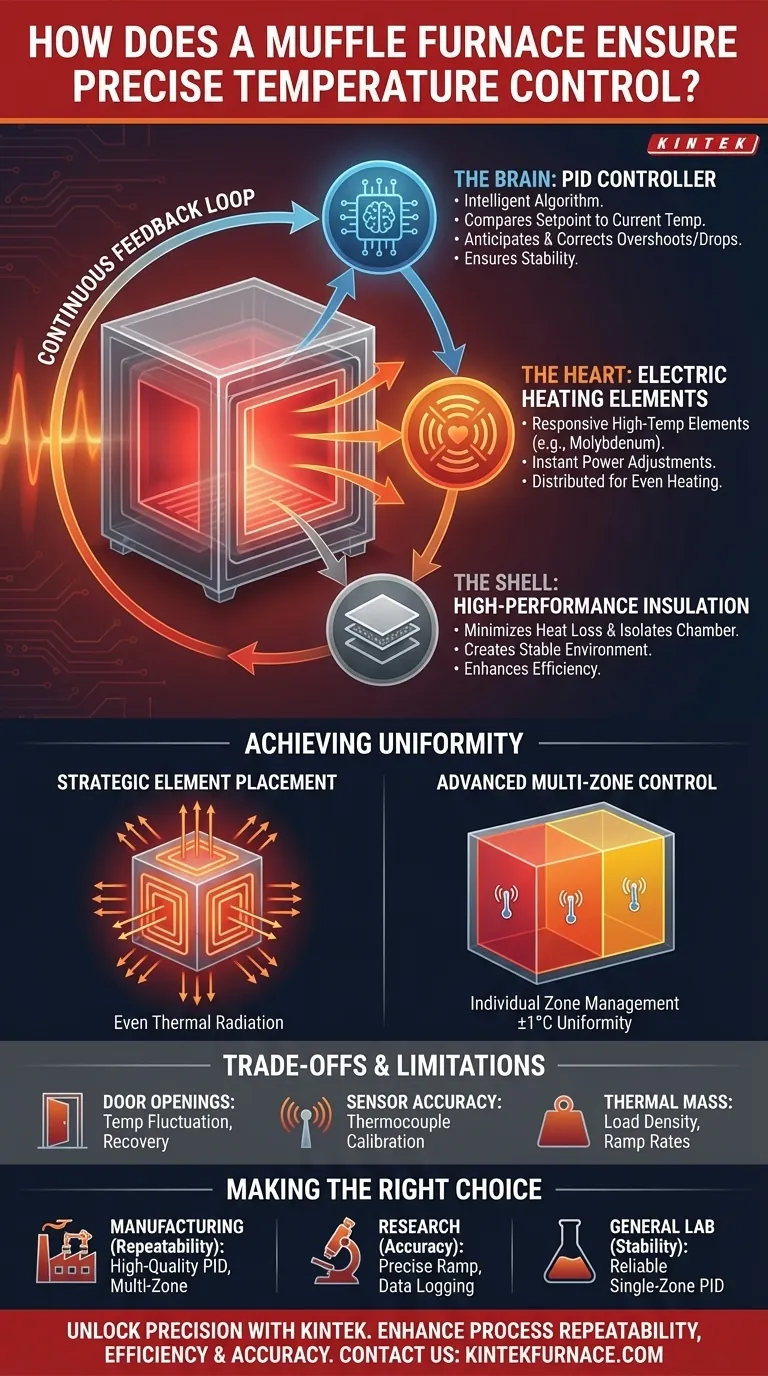

ビジュアルガイド
