加熱速度と保持温度はZr2.5Nb窒化物の成長にどのように影響しますか？Zrn層の厚さを最適化する

高温実験炉における精密な熱管理は、Zr2.5Nb合金上に高品質の窒化ジルコニウム（ZrN）層を形成するための決定的な要因です。制御された加熱速度は熱安定性を確立し、保持温度は層の物理的寸法と機械的特性を決定する拡散速度論を直接支配します。

900℃と1000℃の保持温度の違いは、単なる熱的なものではありません。窒素拡散係数が変化し、層の厚さが約50％増加し、最大の硬度に向けて結晶構造が最適化されます。

温度が層の特性に与える影響

拡散速度論の加速

温度は、窒素拡散係数を制御する主要な変数です。

保持温度を900℃から1000℃に上げると、窒素原子が合金基板に侵入する速度が大幅に加速されます。

層の厚さへの影響

この加速は、結果として得られるセラミック層の体積に測定可能な影響を与えます。

同じ処理条件下では、ZrN層の厚さは、900℃で5.26マイクロメートルから1000℃で7.78マイクロメートルに増加します。

結晶構造の緻密化

より高い温度は、層を厚くするだけでなく、その内部構造も変化させます。

1000℃での処理は、原子密度が高い(111)結晶面の優先成長を促進します。

この構造変化は、硬度の向上とトライボロジー（摩耗と摩擦）性能の改善に直接つながります。

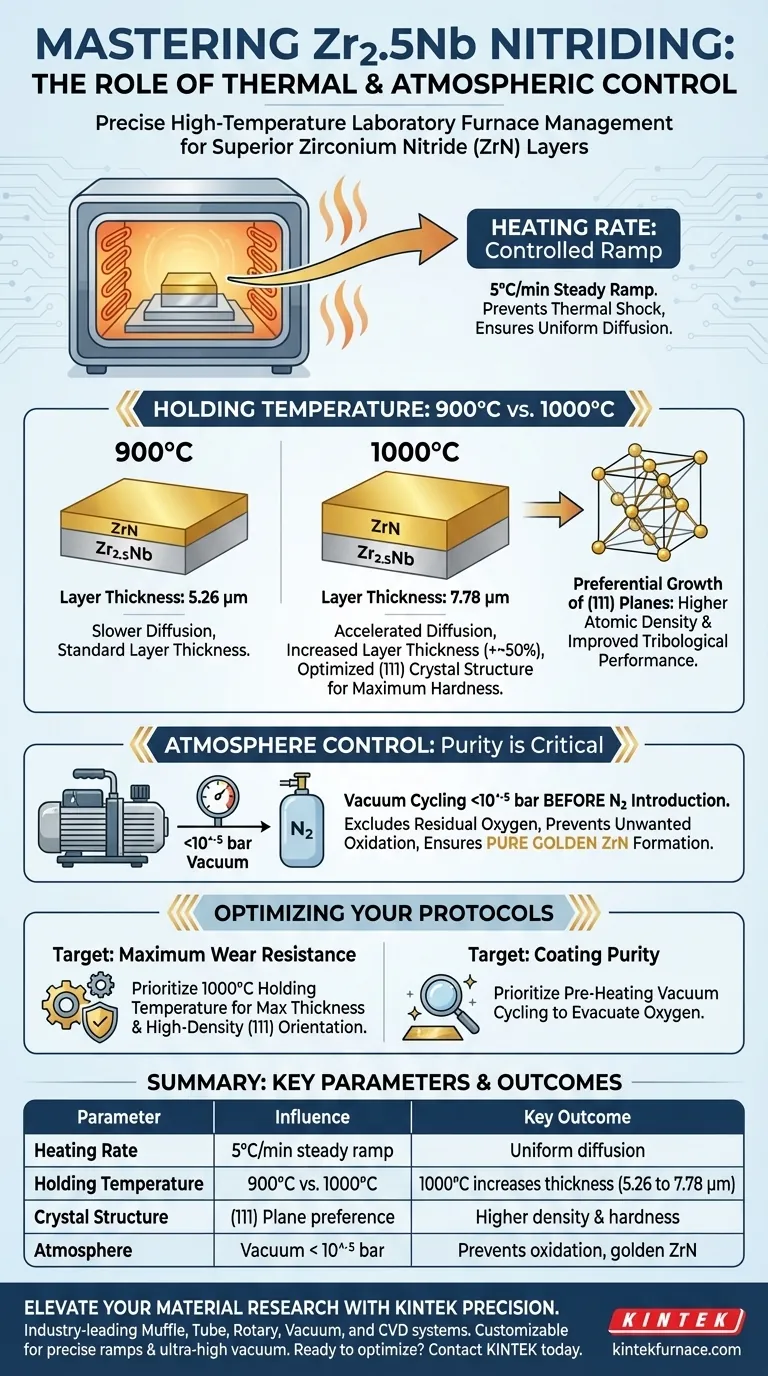

加熱速度と保持温度はZr2.5Nb窒化物の成長にどのように影響しますか？ZrN層の厚さを最適化する

加熱速度と雰囲気の役割

制御された加熱ランプ

毎分5℃の安定した加熱速度は、これらの高温プロセスに必要な制御を提供します。

この段階的なランプは熱衝撃を防ぎ、サンプルが拡散温度に均一に到達することを保証します。

雰囲気制御の重要性

雰囲気の純度がなければ、温度制御は効果がないことを認識することが重要です。

高温真空管炉は、高純度窒素を導入する前に、10^-5 barまでの真空サイクリングを使用する必要があります。

ジルコニウムは酸素に対する親和性が極めて高いため、残留酸素を除外しないと、望ましい金色のZrNセラミック層ではなく、望ましくない酸化が発生します。

炉プロトコルの最適化

特定の材料特性を達成するために、炉の設定をこれらのターゲット結果に合わせて調整してください。

主な焦点が最大の耐摩耗性である場合：層の厚さ（7.78 µm）を最大化し、高密度（111）結晶配向を促進するために、1000℃の保持温度をターゲットにしてください。
主な焦点がコーティングの純度である場合：加熱ランプを開始する前に酸素が完全に排出されるように、予備加熱真空サイクリング手順を優先し、表面酸化を防ぎます。

真空の完全性と熱拡散速度論の間の相互作用をマスターすることにより、精密な機械的特性を持つジルコニウム表面を設計できます。

要約表：

パラメータ	Zr2.5Nb窒化への影響	主な結果
加熱速度	毎分5℃の安定したランプ	熱衝撃を防ぎ、均一な拡散を保証します
保持温度	900℃ vs. 1000℃	1000℃は層の厚さを5.26から7.78 µmに増加させます
結晶構造	(111)面の優先	より高い原子密度と優れた表面硬度
雰囲気	真空 < 10^-5 bar	酸化を防ぎ、純粋な金色のZrN形成を保証します

KINTEKの精度で材料研究をレベルアップ

完璧な窒化物層を達成するには、妥協のない熱安定性と雰囲気の純度が必要です。KINTEKは、厳格な実験環境向けに設計された業界をリードするマッフル、チューブ、ロータリー、真空、CVDシステムを提供しています。専門的な研究開発と製造に裏打ちされた当社の高温炉は、精密な加熱ランプから超高真空サイクルまで、お客様固有の研究ニーズを満たすために完全にカスタマイズ可能です。

合金処理の最適化の準備はできましたか？ KINTEKに今すぐお問い合わせください、お客様のラボに最適な熱ソリューションを見つけましょう。
