真空焼結の冷却速度を向上させるには、加熱サイクル完了後に高純度ガスを炉室内に導入する必要があります。真空は強力な熱絶縁体であり、熱は放射のみによって非常にゆっくりとしか放散されません。炉室を窒素やアルゴンなどのガスで背圧充填することにより、より速い対流熱伝達のための媒体が作成され、強制循環によってさらに加速することができます。
真空焼結の核心的な課題は、プロセスにとって理想的な環境（真空）が、急速冷却には本質的に不向きであるということです。解決策は、遅い放射冷却から、循環ガスを導入することによる効率的な対流冷却へと意図的に移行することです。
熱伝達の核心的な問題：真空環境
真空が冷却のボトルネックとなる理由
高品質の焼結には真空環境が不可欠です。酸化を防ぎ、残留ガスを除去することで、最終部品の密度、強度、完全性が向上します。
しかし、この同じ真空が冷却段階では大きな障害となります。熱エネルギーを伝達する分子がごくわずかであるため、熱は遅い熱放射によってのみ部品から逃げることができます。
放射から対流への移行
これを克服するためには、冷却段階ではプロセスを真空からガス充填環境へと移行させる必要があります。
ガスを導入することで、対流の媒体が作られます。熱は高温部品からガス分子へと移動し、そのガス分子は積極的に循環・冷却されることで、熱除去率が劇的に向上します。
ガスアシスト冷却の方法
自然冷却（静的背圧）
最も簡単な方法は、炉室を窒素またはアルゴンなどの高純度ガスの静的な量で背圧充填することです。
これにより、加熱されたガスが上昇し、チャンバー壁で冷却され、下降する自然対流が可能になります。真空下での冷却よりも大幅に高速ですが、ガス冷却方法の中では最も遅い方法です。
強制冷却：高速サイクルへの鍵
強制冷却では、ファンまたはブロワーを使用してガスを積極的に循環させ、強力で制御された冷却効果を生み出します。これは高スループットのオペレーションの標準です。
内部循環
この構成では、高温ファンが炉室内に配置されます。ファンはガスをワークロード上に、そして内蔵された熱交換器（通常は水冷式）を通過させて循環させます。
この方法は、すべてが自己完結型のシステム内で、冷却速度と制御の大幅な向上を提供します。

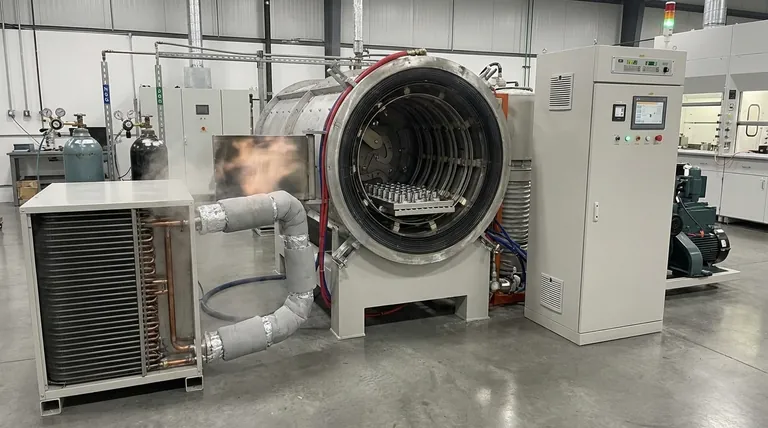

外部循環
可能な限り最速の冷却速度を得るためには、外部システムが使用されます。高温ガスは炉室から引き出され、強力な外部熱交換器を通過した後、高速で炉室内に再び送風されます。
このアプローチは、熱交換システムが炉内部のサイズに制約されないため、最大の冷却能力を提供します。
トレードオフの理解
適切な冷却ガスの選択
最も一般的な冷却ガスは、高純度の窒素とアルゴンです。
窒素は費用対効果が高く、ほとんどの鉄系合金や非反応性材料に適しています。アルゴンは完全に不活性であり、特定のチタン合金やステンレス鋼など、高温で窒素と反応する可能性のある材料には必須です。
ガス圧力の重要な役割
冷却速度はガス圧力に正比例します。圧力が高いほど（例：0.9バールに対して2バール）、部品から熱を吸収して除去するために利用できるガス分子が多くなります。このため、最新のシステムでは過圧クエンチングを使用することがよくあります。
熱衝撃のリスク
目標が常に最大の速度であるとは限りません。急速な冷却は熱衝撃を引き起こし、特に複雑な形状の部品や脆性材料で作られた部品に亀裂や反りを引き起こす可能性があります。
冷却速度は、寸法安定性を確保し、部品の破損を防ぐために、材料の仕様と慎重に一致させる必要があります。これが、高度な炉において可変速ファンが極めて重要な特徴である理由です。
適切な冷却戦略の選択
正しい冷却方法の選択は、生産速度と材料の冶金学的要件のバランスを取ることに完全に依存します。
- 頑丈な材料に対して最大の生産量を最優先する場合： 外部循環強制冷却システムと高圧ガスが最も効果的なソリューションです。
- プロセス制御と材料の完全性を最優先する場合： 可変速の内部循環システムは、速度と熱勾配を管理する能力の強力なバランスを提供します。
- 非感応部品のコスト効率を最優先する場合： 単純な静的ガス背圧（自然冷却）が最も低コストのオプションであり、お客様のニーズには十分である可能性があります。
これらの冷却原理を理解することで、生産要求と最終部品の仕様の両方を満たすように焼結サイクルを正確に制御できます。
概要表：
| 方法 | 説明 | 最適用途 |
|---|---|---|
| 自然冷却 | 自然対流のための静的ガス背圧 | コスト効率、非感応部品 |
| 強制冷却 - 内部 | 制御された冷却のための内部ファンと熱交換器 | プロセス制御と材料の完全性 |
| 強制冷却 - 外部 | 最大の冷却能力のための外部システム | 頑丈な材料に対する最大の生産量 |
