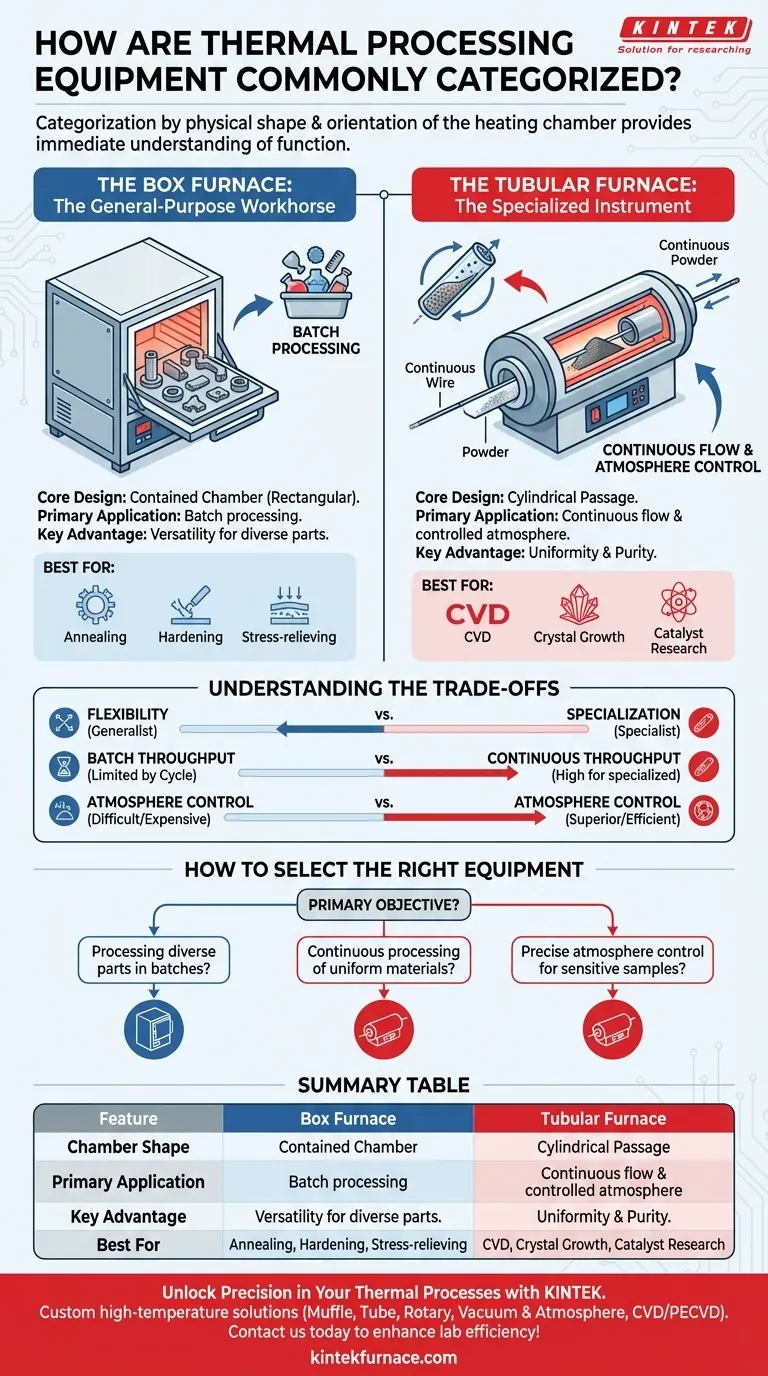

熱処理装置はどのように分類されるのが一般的ですか？研究室に最適な炉の選び方

材料科学および製造の分野では、熱処理装置は、加熱室の物理的な形状と向きによって分類されるのが最も一般的です。このシンプルな分類は、主にボックス炉と管状炉を区別するもので、装置の意図された機能と操作能力をすぐに理解することができます。

形状による分類は単純に見えますが、装置の主要な用途を決定する基本的な区別であり、ボックス炉における多様な部品のバッチ処理から、管状炉における材料の連続的かつ均一な処理まで多岐にわたります。

ボックス炉：汎用性の高い主力製品

マッフル炉としても知られるボックス炉は、キャビネットのような長方形の加熱室によって定義されます。この設計は、バッチ処理のための多用途ツールとしての役割を直接示しています。

コア設計：密閉されたチャンバー

ボックス炉は、断熱されたチャンバー、発熱体、および前面開口ドアで構成されています。このシンプルでアクセスしやすい設計は、従来のオーブンに似ていますが、はるかに高い温度と高い精度に対応できるように設計されています。

主な用途：バッチ処理

ボックス炉の主な用途はバッチ処理です。材料や部品をチャンバー内に入れ、ドアを閉じ、特定の加熱および冷却サイクル（「レシピ」）を実行します。サイクルが完了すると、チャンバーが開き、バッチが取り出されます。

主な利点：汎用性

チャンバーの開放的で制限のない性質により、異なる形状やサイズのさまざまな部品の処理が可能です。これにより、ボックス炉は、焼きなまし、硬化、応力除去などの用途において、研究室、小規模生産、工具室で不可欠なツールとなっています。

管状炉：特殊な装置

管状炉は、通常セラミックまたは高温金属合金で作られた円筒形のチャンバーを備え、その周りに発熱体が巻かれています。この設計は、均一性と制御された環境のために最適化されています。

コア設計：円筒形の通路

材料はチューブ内に置かれるか、チューブを通って送られます。密閉された円筒形の形状は、その主要な機能にとって不可欠です。

主な用途：連続フローと雰囲気制御

管状炉は、2つの主要な分野で優れています。第一に、ワイヤー、繊維、粉末など、チューブを通して供給できる材料の連続処理に理想的です。第二に、その小さく簡単に密閉できる容積は、厳密に制御された雰囲気（例：アルゴンなどの不活性ガス、または反応性ガス）を必要とするプロセスに優れています。

主な利点：均一性と純度

円筒形の設計は、中央の加熱ゾーンに沿って優れた温度均一性を自然に促進します。これは、チューブを簡単にパージして高純度ガスで満たす能力と相まって、結晶成長、化学気相堆積（CVD）、触媒研究などの高感度アプリケーションの標準となっています。

トレードオフの理解：形状が機能を決定する

ボックス炉と管状炉の選択は、どちらが「優れているか」ではなく、タスクにどちらが「正しいか」です。物理的な設計は、固有の利点と制限を生み出します。

柔軟性 vs. 特殊性

ボックス炉は汎用性があります。内部に収まるほぼすべての部品を処理でき、高い柔軟性を提供します。管状炉は特殊性があり、均一なサンプルや厳密な雰囲気制御を必要とするプロセスに最適化されています。

バッチ処理能力 vs. 連続処理能力

ボックス炉の処理能力は、1回のバッチサイクルを完了するのにかかる時間によって制限されます。適切な材料の場合、管状炉は連続的に動作し、特殊な生産においてより高い処理能力を提供する可能性があります。

雰囲気制御

ボックス炉は雰囲気制御のために改造することも可能ですが、広い容積をパージしてガス純度を維持することは困難で費用がかかります。管状炉は、少ない労力と少ないガス消費量で優れた雰囲気制御を実現します。

目標に合った適切な装置の選び方

お客様のプロセス要件は、適切な装置カテゴリを直接示します。明確な決定を下すために、主要な目的を考慮してください。

多様な部品をバッチで処理することに重点を置く場合：ボックス炉は、さまざまな形状やサイズに対応するために必要な柔軟性とアクセス性を提供します。
均一な材料の連続処理に重点を置く場合：管状炉は、ワイヤーや粉末の処理など、高処理能力の連続フローアプリケーション向けに設計されています。
高感度サンプルの精密な雰囲気制御に重点を置く場合：管状炉は、最も効果的で効率的かつ純粋な環境を提供します。

この基本的な設計の違いを理解することが、熱処理を習得するための第一歩です。

要約表：

特徴	ボックス炉	管状炉
チャンバー形状	長方形	円筒形
主な用途	多様な部品のバッチ処理	連続フローと雰囲気制御
主な利点	さまざまな形状やサイズに対応する汎用性	均一な加熱と優れた雰囲気純度
最適用途	焼きなまし、硬化、応力除去	CVD、結晶成長、触媒研究
