あらゆる高温プロセスにおいて、温度均一性は、正確で信頼性の高い結果を達成するための最も重要な要素です。これにより、マッフル炉内の材料のあらゆる部分が全く同じ熱条件に曝されることが保証されます。これがなければ、焼きなましや焼結のようなプロセスは、一貫性がなく、予測不可能で、多くの場合使用できない結果を生み出すでしょう。
炉の最高温度はその炉が何ができるかを示すのに対し、温度均一性はその炉がどれだけうまくできるかを示します。均一性の欠如は、実験の失敗や材料特性の一貫性のなさの主な原因となります。
核心的な問題：勾配と一貫性のない結果
マッフル炉は、完全に制御された熱環境を作り出すように設計されています。しかし、物理的な現実により、チャンバー内のある点から別の点へと温度が変化する可能性があります。この変動を理解し、制御することが鍵となります。
温度均一性とは？
温度均一性とは、炉チャンバーの使用可能な容積内での最大温度変動を定義する仕様です。これは、特定の設定温度において、±5°Cのようなプラスマイナス値で表されることがよくあります。
従来の「ホットスポット」のあるオーブンを考えてみてください。高品質のマッフル炉は、これらのスポットを排除するように設計されており、チャンバーの前面の温度が背面と同じになるように保証されています。
非均一性がプロセスを台無しにする方法
熱が均等に分布していない場合、サンプルの異なる部分が異なる処理を受けます。これは直接的に失敗した結果につながります。
焼きなましや焼き戻しの場合、金属部品の一部は完全に軟化するかもしれませんが、他の部分は脆いままで未処理となります。
セラミックスの焼結の場合、不均一な加熱は部品全体で密度と多孔度の変動を引き起こし、構造的な弱さや部品の破損につながります。
最終的に、均一性が低いということは、結果が再現不可能であることを意味し、時間、エネルギー、貴重な材料を浪費することになります。
均一性を決定する主要因
優れた温度均一性を達成することは、炉の基本的な設計と構成要素に依存する複雑なエンジニアリング課題です。
発熱体設計
発熱体の配置と品質は最も重要です。複数の側面（例：側面、上部、下部）に発熱体を持つ炉は、一か所にのみ発熱体がある炉よりもはるかに均一な熱分布を提供します。
断熱材の品質
緻密な耐火煉瓦やセラミックファイバーなどの高性能断熱材は非常に重要です。これにより、外部環境への熱損失が最小限に抑えられ、チャンバーの壁やドアの近くに冷たいスポットが形成されるのを防ぎます。
チャンバーの密閉性
安定した内部雰囲気を維持するためには、気密性が不可欠です。ガス漏れのないドアは、より冷たい外気が侵入してドラフトを引き起こし、チャンバー内の温度バランスを直ちに乱すのを防ぎます。
制御システムの役割
標準的な制御システムは、単一の熱電対を使用して一点の温度を測定します。その後、その一点を設定温度に維持するために電力をサイクル制御します。
真の均一性を達成するには、複数の熱電対からのデータや高度な発熱体設計に基づいて、チャンバー全体の熱分布を管理できる、より洗練されたコントローラーが必要です。
トレードオフの理解
マッフル炉を選択または使用する際には、見出しの機能だけでなく、性能に影響を与える重要なトレードオフを考慮する必要があります。
最高温度対均一性
炉は1400°Cに達する定格があるかもしれませんが、その指定された均一性は、1200°Cのようなより低い温度までしか保証されていない場合があります。炉をその絶対最大値まで押し上げると、均一な温度を維持する能力が低下することがよくあります。
使用可能容積対全容積
±5°Cの均一性仕様は、チャンバー全体に適用されることはほとんどありません。それは、通常中央にある、より小さな定義された使用可能容積に適用されます。サンプルをドア、壁、または熱電対に近すぎると、均一なゾーン外の温度に曝される可能性があります。
コスト対精度
価格と性能の間には直接的な相関関係があります。厳密な温度均一性を達成するには、優れた断熱材、より複雑な加熱システム、および高度なコントローラーが必要であり、これらすべてが炉のコストを増加させます。
プロセスに合った適切な選択をする
必要とされる温度均一性のレベルは、アプリケーションの感度に直接関係しています。
- 重要な材料科学（焼きなまし、焼結、研究）が主な焦点の場合： 主な動作範囲で厳密な、認定された温度均一性仕様（例：±3-5°C）を持つ炉を優先してください。
- 一般的な研究室作業（灰化、乾燥、簡単な熱処理）が主な焦点の場合： 厳密でない均一性仕様（例：±10-15°C）の標準的な炉で十分であり、費用対効果が高いかもしれません。
- 炉を評価する際には： 常に最高温度だけでなく、均一性仕様、それが適用される容積、および測定された温度を尋ねてください。
結局のところ、温度均一性を理解することが、単にサンプルを加熱することと、材料を正確に設計することとの違いとなります。
要約表：
| 側面 | 均一性への影響 |
|---|---|
| 発熱体設計 | 多面発熱体が均一な熱分布を保証します |
| 断熱材の品質 | 高性能材料が冷たいスポットを防ぎます |
| チャンバーの密閉性 | ガス漏れのない密閉が安定した内部雰囲気を維持します |
| 制御システム | 高度なコントローラーがチャンバー全体の熱を管理します |
| トレードオフ | 最高温度、使用可能容積、およびコストが性能に影響します |
KINTEKの高度な高温炉で、研究室の精度をアップグレードしましょう！ 卓越したR&Dと自社製造を活かし、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなど、多様な研究室に合わせたソリューションを提供しています。当社の強力な深層カスタマイズ能力により、お客様固有の実験要件を優れた温度均一性と信頼性で満たします。今すぐお問い合わせください。当社の炉がお客様の材料科学プロセスをどのように強化し、一貫性のある再現可能な結果を提供できるかをご相談ください！

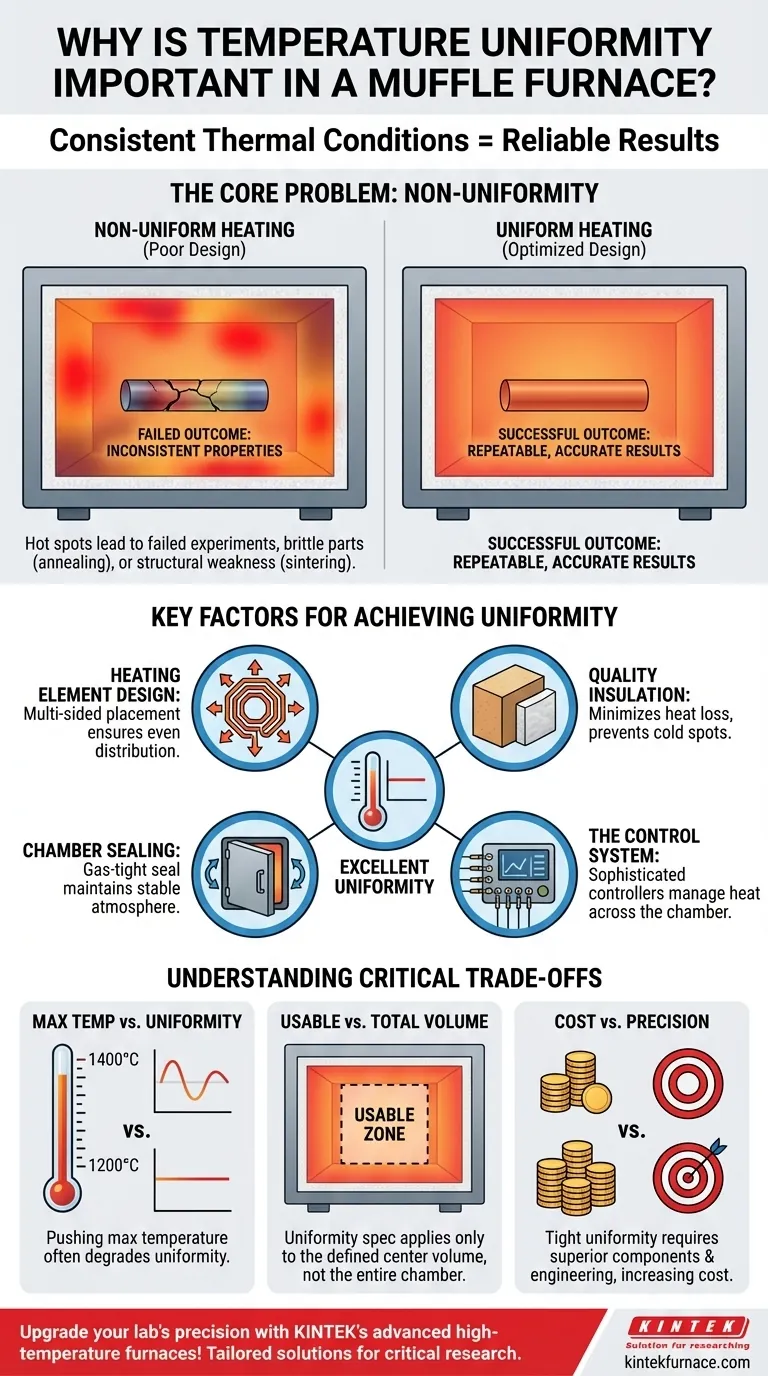

ビジュアルガイド
