要するに、プラズマ支援化学気相成長法（PECVD）は、主に二酸化ケイ素や窒化ケイ素などの誘電体膜、およびアモルファスシリコンや多結晶シリコンを含む様々な形態のシリコンを成膜するために使用されます。このプロセスは、低温処理が重要な要件となる特定の化合物半導体、エピタキシャル膜、および金属薄膜を成膜することも可能です。
PECVDの決定的な特徴は、成膜できる特定の材料ではなく、従来のプロセスよりもはるかに低温でそれを実行できる能力にあります。この単一の利点により、熱損傷に耐えられない基板上に高品質の膜を成膜するための頼りになるプロセスとなっています。
PECVDの基本原理：極度の熱を伴わない成膜
特定の膜がPECVDと関連付けられる理由を理解するには、まず従来の化学気相成長法（CVD）に対するその根本的な利点を把握する必要があります。
熱をプラズマで代替する方法
従来のCVDでは、前駆体ガスを分解し、基板上に膜を形成するための化学反応を開始するために必要なエネルギーを供給するために、高温（しばしば600℃超）が必要です。
PECVDは、この強力な熱エネルギーをプラズマからのエネルギーに置き換えます。低圧ガスに高周波（RF）またはマイクロ波場を印加することにより、はるかに低温（通常200～400℃の範囲）で成膜反応を促進できる非常に反応性の高いイオンとラジカルを生成します。
材料選択への影響
この低温能力は、単なる漸進的な改善ではなく、変革的なものです。これにより、高温プロセスでは反り、溶解、またはその他の損傷を受ける可能性のある基板上に膜を成膜する可能性が開かれます。これがPECVDの特定の用途の背後にある中心的な理由です。
PECVDによって成膜される主要な膜のカテゴリ
成膜可能な材料のリストは長いですが、最も一般的な用途は、温度に敏感な構造を保護する必要性によって推進されています。
誘電体膜（SiO₂、SiNₓ）
これは、半導体産業におけるPECVDの最も広範な用途です。二酸化ケイ素（SiO₂）や窒化ケイ素（SiNₓ）などの膜は、高品質の電気絶縁体および保護層として成膜されます。
これらの膜は製造プロセスの後半で適用されることが多いため、下にあるウェーハにはすでに繊細な金属配線やトランジスタが存在しています。PECVDの低温性は、完成した回路を損傷することなく、これらの最終的なパッシベーション層または絶縁層を成膜するために不可欠です。
シリコン膜（a-Si、poly-Si）
PECVDは、アモルファスシリコン（a-Si）および多結晶シリコン（poly-Si）の成膜に不可欠です。これらの材料は、2つの主要産業の基礎となっています。
第一に、太陽光発電では、a-Siがガラスなどの安価な大面積基板上に薄膜太陽電池を作成するために使用されます。第二に、フラットパネルディスプレイでは、これらのシリコン膜がガラスや柔軟なプラスチック基板上のピクセルを制御する薄膜トランジスタ（TFT）を形成します。これらの用途では、高温成膜は単に選択肢ではありません。
化合物膜およびエピタキシャル膜
あまり一般的ではありませんが、PECVDはシリコン・ゲルマニウム（SiGe）や特定の化合物半導体などの特殊な膜の成長に使用できます。
ここでは、低温の利点が、膜と基板間の熱応力を低減し、層間の不要な原子拡散を抑制するのに役立ちます。これは、先端電子デバイスでシャープな界面を作成するために不可欠です。
トレードオフの理解
PECVDは強力なツールですが、妥協がないわけではありません。これを選択することは、高温法と比較していくつかのトレードオフを受け入れることを意味します。
膜の品質と水素含有量
前駆体ガスが熱ではなくプラズマによって分解されるため、PECVD膜にはしばしば大量の水素が取り込まれます。これは一部のケースでは有益（欠陥の不動態化）ですが、膜の電気的安定性や性能に影響を与える他のケースでは有害です。高温CVDは通常、水素含有量がより少ない、より純粋な膜を生成します。
プラズマ誘起損傷の可能性
プラズマ内の高エネルギーイオンは、成膜中に基板表面を物理的に衝突させることがあります。これは膜の密度向上に役立つことがありますが、表面損傷を引き起こすリスクも伴い、これは非常に敏感な電子デバイスにとって問題となる可能性があります。
システムの複雑さ
PECVD装置は、熱CVD装置よりも複雑で高価です。プラズマを維持および制御するために、高度なRF電源供給システム、インピーダンス整合ネットワーク、および堅牢な真空制御が必要です。
用途に応じた正しい選択
成膜方法の選択は、基板の制約と膜に要求される特性に完全に依存します。
- 主要な焦点が下層構造の保護である場合： PECVDは、完全に製造されたウェーハ上やその他の温度に敏感なコンポーネント上に誘電体絶縁層およびパッシベーション層を成膜するための業界標準です。
- 主要な焦点が大面積基板または低温基板への成膜である場合： PECVDは、ガラスやプラスチック上の薄膜太陽電池やディスプレイなどの用途に不可欠です。
- 主要な焦点が絶対的に最高の結晶品質と純度である場合： 水素含有量が懸念される場合は、熱CVDや分子線エピタキシー（MBE）などの高温プロセスを検討する必要があるかもしれません。
結局のところ、PECVDの低温の利点を理解することが、先端材料成膜のためにその力を活用するための鍵となります。
要約表：
| 膜の種類 | 一般的な材料 | 主な用途 |
|---|---|---|
| 誘電体 | 二酸化ケイ素（SiO₂）、窒化ケイ素（SiNₓ） | 半導体における電気絶縁、パッシベーション |
| シリコン | アモルファスシリコン（a-Si）、多結晶シリコン（poly-Si） | 薄膜太陽電池、フラットパネルディスプレイ |
| 化合物/エピタキシャル | シリコン・ゲルマニウム（SiGe） | 熱応力が低減された先端エレクトロニクス |
温度に敏感な用途向けに精密な薄膜成膜が必要ですか？ KINTEKは、優れたR&Dと社内製造を活用して、先進的なPECVDシステムや、マッフル、チューブ、ロータリー、真空・雰囲気炉、CVD/PECVDシステムなどの他の高温炉ソリューションを提供します。当社の強力なカスタムメイド機能により、お客様固有の実験要件を満たすことが保証されます—今すぐお問い合わせいただき、ラボの効率と革新性を向上させましょう！
ビジュアルガイド
関連製品

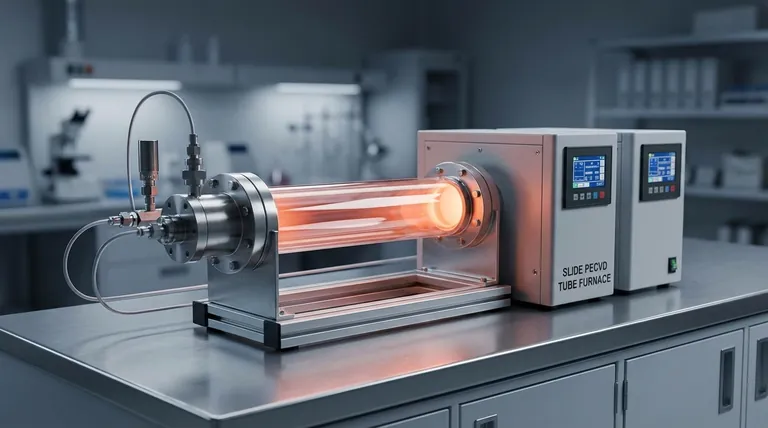

- スライドPECVD管状炉と液体ガス化炉PECVD装置
