半導体産業において、化学気相成長法（CVD）は現代のエレクトロニクスを構成する微細構造を構築するための基礎的なプロセスです。 これは、材料の超薄層を半導体ウェーハ上に堆積させるために使用される高度に制御された手法です。これらの薄膜が、絶縁体、導体、半導体コンポーネントを形成し、集積回路（IC）全体を構成するため、マイクロプロセッサからLED、太陽電池に至るまで、あらゆるものの製造に不可欠となっています。
本質的に、半導体製造は原子レベルの構築行為です。CVDはこの構築のための主要なツールであり、エンジニアがデバイスの信頼性かつ効率的な動作に必要な正確な材料を精密に堆積させることにより、複雑な多層マイクロチップを構築できるようにします。
コア機能：チップを層ごとに構築する
現代のマイクロチップは、単一の平坦な物体ではなく、電子部品が密集した三次元の都市のようなものです。CVDは、この微小な都市の床、壁、配線を構築するために使用される技術です。
薄膜とは何か？
薄膜とは、数ナノメートルから数マイクロメートルの厚さを持つ材料層のことです。チップ内では、これらの薄膜は、あるコンポーネントを別のコンポーネントから電気的に絶縁する、電気信号を伝導する、またはトランジスタ内の半導体材料として機能するなど、明確な役割を担っています。
CVDプロセスを要約すると
このプロセスには、反応室（しばしば炉と呼ばれる）に一つまたは複数の揮発性の前駆体ガスを導入することが含まれます。これらのガスは半導体ウェーハの表面で反応・分解し、高純度の固体薄膜を残します。
CVDによって堆積される必須材料
CVDの多様性により、ICの製造に必要なすべての基本的な材料タイプを堆積させることができます。
- 絶縁体（誘電体）： 二酸化ケイ素（SiO₂）や窒化ケイ素（Si₃N₄）などの材料が堆積され、異なる導電経路を電気的に分離し、ショートを防ぎます。
- 半導体： CVDによって堆積される重要な半導体材料である多結晶シリコンは、トランジスタの「ゲート」、すなわち電流の流れを制御するスイッチを形成します。
- 特殊な結晶： 先進的なCVDプロセスでは、単結晶ダイヤモンド膜を成長させることさえ可能であり、これは優れた熱管理を必要とする高出力エレクトロニクスに使用されます。
なぜCVDが業界標準なのか
他の成膜方法も存在しますが、CVDは、先進的なエレクトロニクス製品を製造するために不可欠ないくつかの譲れない利点により、半導体製造において依然として優位に立っています。
比類のない精度と制御
CVDは、堆積される膜の厚さと組成に対して、原子レベルでの精密な制御を可能にします。トランジスタがナノメートルスケールに縮小するにつれて、このレベルの精度は贅沢品ではなく、要件となります。
優れた均一性と品質
このプロセスは、ウェーハの表面全体にわたって非常に均一で欠陥のない膜を生成します。これにより、ウェーハ上のすべてのチップが同一かつ確実に機能することが保証され、高い製造歩留まりを達成するために不可欠です。
幅広い用途への対応力
標準的なマイクロチップに加えて、CVDはLEDや高効率のソーラーパネル用の材料を製造するための頼れるプロセスです。高品質で機能的な薄膜を堆積させるという基本原理は、これらの異なる技術全体に適用されます。
トレードオフの理解：CVDのさまざまな種類
「CVD」という用語は、いくつかの専門的な技術を包括する総称です。手法の選択は、堆積される材料と製造されるデバイスの温度感受性によって決まります。
PECVD：低温の主力技術
プラズマ強化CVD（PECVD）はプラズマを使用して前駆体ガスを励起し、はるかに低温での堆積を可能にします。これは、チップにすでに繊細な構造が存在し、高温によって損傷する可能性がある製造の後期段階で重要となります。PECVDは、機械的応力などの膜特性について優れた制御を提供し、不純物の混入を最小限に抑えます。

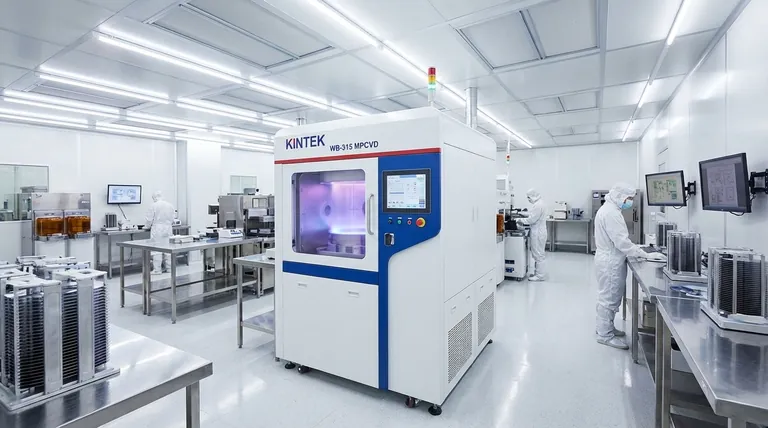

MPCVD：高性能材料向け
マイクロ波プラズマCVD（MPCVD）は、高純度の単結晶ダイヤモンドを成長させるために使用される特殊な技術です。ダイヤモンドの優れた熱伝導性と電気的特性により、防衛、通信、高性能コンピューティング向けの高周波・高出力デバイスの作成が可能になります。
目標に応じた適切な選択を行う
特定のCVD技術の選択は、材料要件、熱バジェット、および製造工程におけるその正確な役割によって決まります。
- 標準的な絶縁やトランジスタゲートを主眼に置く場合： SiO₂、Si₃N₄、多結晶シリコンの堆積には、標準的な熱CVDまたはPECVDが業界の基盤となります。
- 温度に敏感な層の保護を主眼に置く場合： 以前に製造された構造への損傷を防ぐため、より低い処理温度で動作するPECVDが不可欠な選択肢となります。
- 次世代の高出力または高周波エレクトロニクス開発を主眼に置く場合： ダイヤモンドのような優れた熱的・電気的性能を持つ先進的な材料を成長させるには、MPCVDのような特殊な技術が必要です。
結局のところ、さまざまな形態のCVDを習得することは、現代の半導体製造の技術を習得することと同義です。
要約表：
| 側面 | 説明 |
|---|---|
| コア機能 | 集積回路のためにウェーハ上に超薄膜（絶縁体、半導体）を堆積させる |
| 主な利点 | 高精度、均一性、LED、太陽電池、マイクロプロセッサへの汎用性 |
| 一般的なCVDの種類 | PECVD（低温）、MPCVD（ダイヤモンドなどの高性能材料） |
| 用途 | マイクロチップ、LED、太陽電池、高出力エレクトロニクス |
