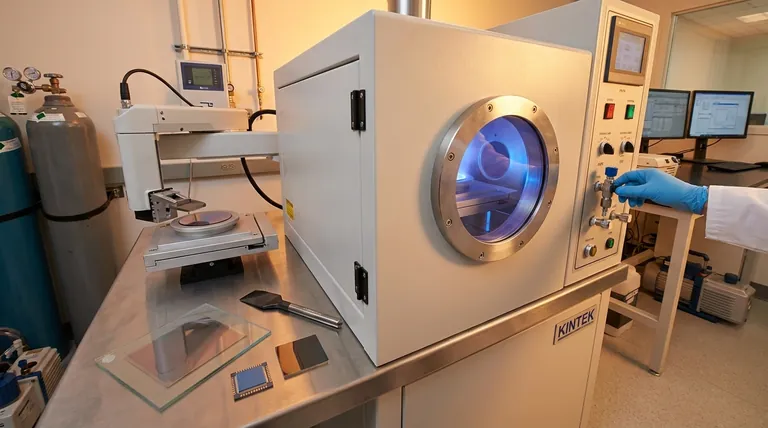

本質的に、プラズマ化学気相成長法 (PECVD) は、幅広い材料を成膜できる非常に多用途な薄膜成膜技術です。これらの材料は、二酸化ケイ素 (SiO₂) や窒化ケイ素 (Si₃N₄) のような誘電体絶縁体、アモルファスシリコン (a-Si) のような半導体、そしてダイヤモンドライクカーボン (DLC) のような保護膜を含むいくつかの主要なカテゴリーに分類されます。このプロセスは、金属、様々なポリマー、複雑なハイブリッド構造にも使用できます。
PECVDの真の力は、成膜できる材料の種類だけでなく、それを低温で行える能力にあります。これは、必要な化学反応を促進するために、高温ではなくエネルギー豊富なプラズマを使用するためであり、他の方法では破壊されてしまう敏感な基板との互換性があります。
PECVDの主要な材料カテゴリー
PECVDの汎用性は、特定の電気的、機械的、または光学的特性を持つ膜を製造するために、プロセス化学を調整できる能力に起因しています。成膜される材料は、数多くの現代技術の基礎となっています。
誘電体と絶縁体
これはPECVDの最も一般的な用途であり、特にマイクロエレクトロニクス分野で多く見られます。これらの膜は、導電層を互いに電気的に絶縁するために使用されます。
主要な材料は二酸化ケイ素 (SiO₂) と窒化ケイ素 (Si₃N₄) です。SiO₂は優れた絶縁体として機能し、Si₃N₄は湿気やイオン汚染に対する優れたバリアであり、最終デバイスを保護するための理想的なパッシベーション層となります。窒化酸化ケイ素 (SiOxNy) は両方の特性を兼ね備えています。
半導体
PECVDは、特に大面積または高温に耐えられない基板への半導体膜の成膜に不可欠です。
最も注目すべき材料はアモルファスシリコン (a-Si) であり、LCDディスプレイに使用される薄膜トランジスタ (TFT) や大面積太陽電池に不可欠です。このプロセスでは、成膜中にドーパントガスを添加して直接n型またはp型半導体層を作成するin-situドーピングも可能です。
保護膜と導電性膜
エレクトロニクス以外にも、PECVDは表面の物理的特性を向上させる膜を作成するために使用されます。
ダイヤモンドライクカーボン (DLC) はその代表的な例です。これは、機械工具から医療インプラントまで、あらゆるものに極めて硬く、低摩擦で耐摩耗性のある表面を作り出します。PECVDはまた、集積回路において導電層や拡散バリアとして機能する特定の高融点金属とそのケイ化物も成膜できます。
ポリマーとハイブリッド材料
PECVDの低温特性により、有機および無機ポリマー膜の成膜が可能です。これらは、医療インプラントに生体適合性表面を作成したり、食品包装用の高性能ガスバリアを形成したりするなど、特殊な用途があります。
PECVDがこれほど幅広い能力を提供する理由
「何ができるか」は印象的ですが、「なぜできるか」こそがPECVDを材料科学の礎としている理由です。このプロセスのメカニズムは、従来の熱的手法とは根本的に異なります。
熱だけでなくプラズマの役割
従来の化学気相成長法 (CVD) では、前駆体ガスを分解し化学反応を開始させるために高温 (通常600℃以上) が必要です。PECVDは、高反応性のフリーラジカルを含む電離ガスであるプラズマを生成します。
これらの高エネルギーラジカルは、通常100℃から400℃というはるかに低い温度で成膜反応を促進できます。
低温成膜が鍵
この低温範囲は、PECVDの決定的な利点です。これにより、高温プロセスでは溶融、変形、またはその他の損傷を受ける可能性のある材料の上に成膜できます。
これには、プラスチック、アルミニウムのような低融点金属を持つ完全に製造された集積回路、次世代エレクトロニクス用のフレキシブル基板などが含まれます。
調整可能な膜特性
膜の最終的な特性は固定されていません。ガス組成、流量、圧力、RF電力などのプロセスパラメータを精密に制御することで、エンジニアは成膜された膜の特性を調整できます。
これにより、材料の密度、内部応力、屈折率、電気抵抗率をアプリケーションの正確な要件に合わせて微調整できます。
トレードオフの理解
妥協のない技術はありません。情報に基づいた意思決定を行うためには、PECVDの限界を認識することが重要です。
熱CVDに対する膜の品質
低温で成膜されるため、PECVD膜は、高温熱CVDで成長させた膜に比べて、密度が低く水素含有量が多い場合があります。この水素は前駆体ガス（シラン、SiH₄など）に由来し、時間の経過とともに膜の電気的安定性に影響を与える可能性があります。
コンフォーマルカバレッジの課題
PECVDは良好なカバレッジを提供しますが、複雑な高アスペクト比の形状（深い溝など）に対して完全に均一な厚さを達成することは、原子層堆積 (ALD) のような他の成膜方法よりも困難な場合があります。
前駆体化学への依存
このプロセスは、揮発性があり、プラズマによって効果的に解離できる適切な前駆体ガスの利用可能性に完全に依存しています。これにより、より珍しい材料の成膜が制限される場合があります。
アプリケーションに合った適切な選択
PECVDの選択は、プロジェクトの目標、制約、および材料要件に完全に依存します。
- マイクロエレクトロニクス絶縁を主な焦点とする場合： PECVDは、下層回路に損傷を与えない温度で高品質の二酸化ケイ素および窒化ケイ素パッシベーション層を成膜するための業界標準です。
- 機械的耐摩耗性を主な焦点とする場合： PECVDは、工具、部品、医療機器に硬くて低摩擦のダイヤモンドライクカーボン (DLC) コーティングを施す理想的な方法です。
- フレキシブルエレクトロニクスまたは太陽光発電を主な焦点とする場合： PECVDは、大面積ガラスや感熱性プラスチック基板にアモルファスシリコンやその他の材料を成膜するために不可欠です。
- 究極の膜純度とコンフォーマル性を主な焦点とする場合： PECVDと、より高温のCVDまたはより遅いALDプロセスを比較し、熱バジェット、速度、膜の品質のトレードオフを検討する必要があるかもしれません。
最終的に、PECVDは幅広い機能性材料を低温で成膜できる能力により、現代のエンジニアリングと製造において不可欠で多用途なツールとなっています。
まとめ表:
| 材料カテゴリー | 主要な例 | 主な用途 |
|---|---|---|
| 誘電体と絶縁体 | SiO₂, Si₃N₄, SiOxNy | マイクロエレクトロニクス、パッシベーション層 |
| 半導体 | アモルファスシリコン (a-Si) | 薄膜トランジスタ、太陽電池 |
| 保護膜と導電性膜 | ダイヤモンドライクカーボン (DLC)、金属 | 耐摩耗性、医療インプラント |
| ポリマーとハイブリッド材料 | 有機ポリマー | 生体適合性表面、ガスバリア |
