ロータリーキルンの効率は、単一の機能の結果ではなく、いくつかの主要なエンジニアリング原理の相互作用によるものです。これらには、制御された傾斜と回転速度、複数の明確な加熱ゾーンの使用、非常に効率的な熱伝達、そして幅広い材料を均一に処理できる能力が含まれます。材料の移動方法と加熱方法を正確に管理することにより、ロータリーキルンは高温での化学的および物理的変容のための最適な環境を作り出します。
ロータリーキルンの有効性は、機械的運動と熱力学を組み合わせる独自の能力に由来します。制御された転動と前進運動を利用して、材料のすべての粒子が正確な温度プロファイルに継続的にさらされるようにし、大規模で均一、かつ完全な処理を保証します。
コアメカニズム：運動が処理を推進する方法
ロータリーキルンの独創性は、単純な機械的力を使用して複雑な処理目標を達成する方法にあります。物理的な設計と動きは、その効率の基礎となります。
傾斜と回転速度の役割
キルンは、水平に対してわずかな角度で設置された長い円筒形のシェルであり、これは傾斜（inclination）として知られています。この角度と回転速度（rotation speed）の組み合わせが、材料がキルン内に留まる時間、すなわち滞留時間（residence time）と呼ばれる重要なパラメーターを決定します。
回転を遅くし、角度を浅くすると滞留時間が増加し、熱への長時間の暴露を必要とする反応に最適です。回転を速くし、角度を急にすると材料はより速く移動し、より速いプロセスでのスループットが増加します。
ベッドの深さの影響
ベッドの深さ（bed depth）、すなわち、ある時点でのキルン内の材料の量は注意深く制御されます。深いベッドはスループットを向上させることができますが、下層への熱伝達を妨げる可能性があります。
逆に、浅いベッドはすべての粒子が熱源にさらされることを保証しますが、全体の処理量が減少します。この深さを最適化することは、主要な運用のバランスです。
転動による均一性の確保
キルンが回転すると、材料のベッドは継続的にシェルの側面まで持ち上げられ、その後再び落下します。この絶え間ない混合が重要です。
この転動作用により、局所的な過熱を防ぎ、すべての粒子が内部の雰囲気と熱に均一にさらされることが保証され、非常に一貫した最終製品につながります。
効率のための熱力学の習得
ロータリーキルンは本質的に熱交換器です。熱を生成し伝達する方法が、その性能と効率の中核をなします。
直接加熱と間接加熱
キルンは直接加熱（directly heated）されることがあり、炎と高温の燃焼ガスがシリンダーを通り、材料と直接接触します。これはセメント生産などのプロセスにおいて一般的で非常に効率的です。
間接加熱（indirectly heated）キルンでは、シェルは外部から加熱され、熱がシリンダー壁を介して内部の材料に伝達されます。これは、材料が燃焼ガスと接触できない場合に、その純度を保つために使用されます。
複数の加熱ゾーンの作成
長いキルンは単一の温度に保たれるわけではありません。その長さ方向に沿って複数の加熱ゾーン（heating zones）を持つように設計されています。
これにより正確な温度プロファイルが可能になり、異なる反応が連続して発生できるようになります。例えば、材料はまず低温乾燥ゾーンを通過し、次に中温の焼成ゾーン、そして最後に高温反応ゾーンを通過する可能性があります。
熱伝達メカニズムの最適化
効率は、次の3つの形態の熱伝達を最大化することにかかっています。
- 伝導（Conduction）: 高温の耐火壁と材料との直接接触による熱伝達。
- 対流（Convection）: キルン内を流れる高温ガスから材料への熱伝達。
- 放射（Radiation）: 炎、高温ガス、および赤熱する耐火壁からの熱伝達。これは非常に高温で支配的なメカニズムです。
トレードオフと限界の理解
非常に効果的である一方で、ロータリーキルンは万能の解決策ではありません。その運用上の要求事項を理解することは、成功裏に導入するために不可欠です。
原料の感受性
キルンの性能は、供給材料の物理的特性に敏感です。粒子のサイズ、密度、および水分含有量の変動は、流れのダイナミクスと必要な滞留時間を変化させる可能性があります。
安定した効率的な運転を維持するためには、一貫性のある適切に準備された原料が不可欠です。
エネルギー消費
1400°C（2500°F）を超える温度を達成するには、多くのエネルギーを必要とするプロセスです。非効率な運転、冷たい空気を侵入させる不適切なシール、または最適化されていない燃焼は、極めて高い燃料費につながる可能性があります。
燃料使用量を最適化し、熱損失を最小限に抑えるためには、継続的な監視と制御システムが不可欠です。
構造的および保守的要件
ロータリーキルンは、過酷な環境下で動作する大規模な重機です。回転するシェル、支持システム、および耐火ライニングは、極度の熱的および機械的応力にさらされます。
長期的な信頼性を確保し、コストのかかるダウンタイムを防ぐためには、定期的なメンテナンスと監視は譲れません。
キルンの原理をあなたの目標に応用する
ロータリーキルンの操作方法は、あなたの主要な処理目的に直接結びついている必要があります。
- 一貫した製品品質が主な焦点である場合: 回転速度、供給速度、およびすべての加熱ゾーンにわたる温度プロファイルを正確に制御することを優先し、すべての粒子が全く同じ変容を経験するようにします。
- スループットの最大化が主な焦点である場合: キルンの傾斜とベッドの深さを注意深く最適化し、目的の製品品質と完全な反応が可能な最速の処理速度を見つけます。
- エネルギー効率が主な焦点である場合: 供給口と排出口での完全なシールを維持すること、熱を完全に放出するように燃料燃焼を最適化すること、および入ってくる材料を予熱するために向流のガス流れを使用することに重点を置きます。
その基本原理が理解され、正しく適用されると、ロータリーキルンは大量の熱処理のための最も堅牢で効果的なツールの1つとして際立っています。
要約表:
| 原理 | 主な機能 | 効率への影響 |
|---|---|---|
| 傾斜と回転速度 | 材料の滞留時間を制御する | 正確な処理時間を保証する |
| 複数の加熱ゾーン | 段階的な温度プロファイルを可能にする | 均一な出力を得るために調整された反応を可能にする |
| 効率的な熱伝達 | 伝導、対流、放射を利用する | エネルギー使用量を最大化し、廃棄物を削減する |
| 均一な転動作用 | 材料を継続的に混合する | ホットスポットを防ぎ、一貫性を保証する |
精度と効率をもって高温処理を強化する準備はできていますか？ KINTEKでは、優れた研究開発と社内製造を活用し、ロータリーキルン、マッフル炉、チューブ炉、真空・雰囲気炉、CVD/PECVDシステムなどの高度なソリューションを提供しています。当社の強力な深層カスタマイズ能力により、一貫した製品品質、スループットの最大化、またはエネルギー効率の向上に重点を置いているかどうかにかかわらず、お客様固有の実験要件を満たすことが保証されます。今すぐお問い合わせいただき、当社のカスタマイズされた高温炉ソリューションがお客様の研究所の成功をいかに推進できるかについてご相談ください！

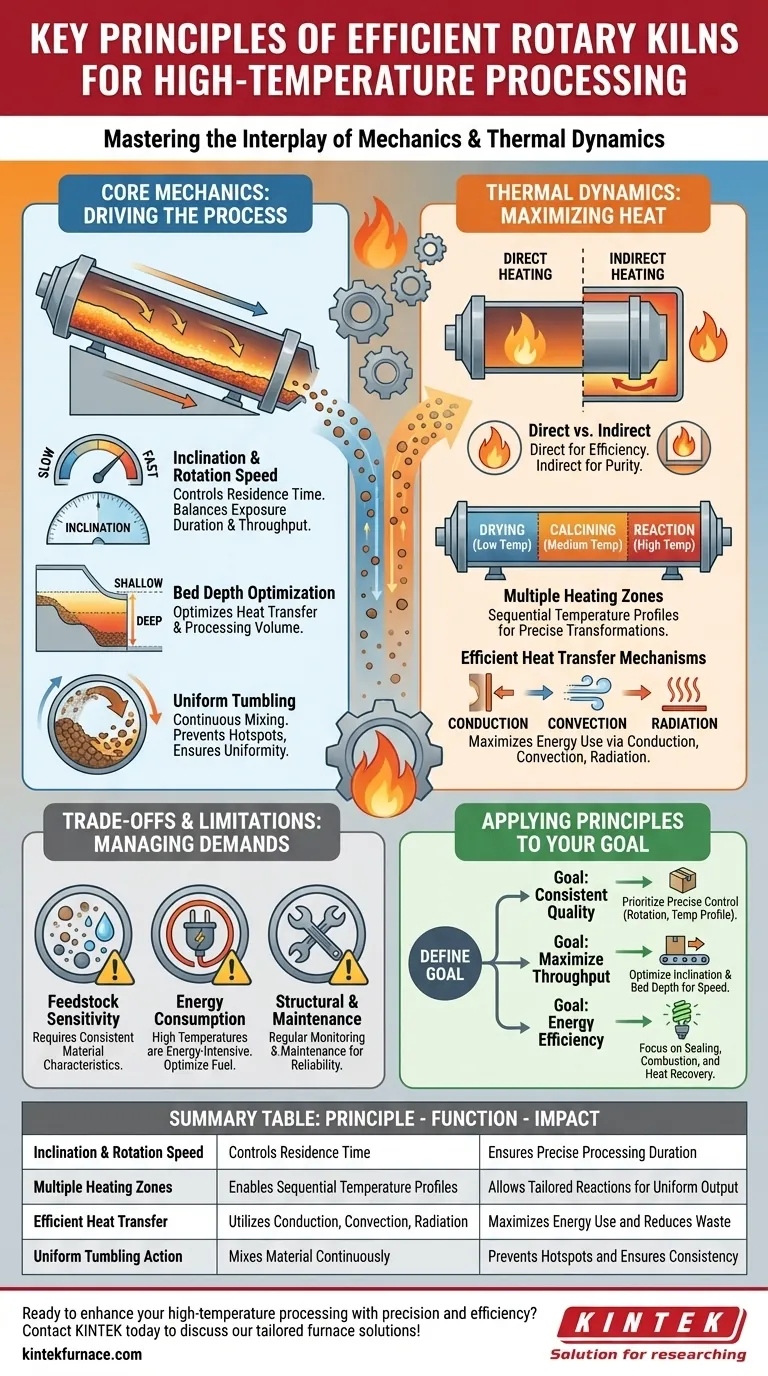

ビジュアルガイド
