三ゾーン管状炉の主な利点は、はるかに大きく均一な加熱領域を作り出す能力です。 実際には中央部分のみが真に均一である標準的なシングルゾーン炉とは異なり、3ゾーンモデルは両端に2つの追加の加熱ゾーンを使用して、自然な熱損失を積極的に補償します。これにより、処理チューブのはるかに長い範囲にわたって安定した一貫した温度プロファイルが実現します。
標準的な炉には1つのホットスポットがあります。3ゾーン炉は、長く平らな「ホットプラトー」を作り出します。これは、独立したエンドゾーンヒーターを使用して、管の開口部で必然的に発生する熱損失に対抗することによって達成されます。この熱損失は、シングルゾーン設計の実効作業領域を制限する問題です。
管状炉における基本的な課題：熱損失
すべての管状炉は、その性質上、熱均一性に関する課題に直面しています。これを理解することが、マルチゾーン設計の価値を理解するための鍵となります。
自然な温度プロファイル
シングルゾーン炉には、中央の周りに巻き付けられた1セットのヒーター要素があります。熱は、管の開いた端または蓋をされた端から、より冷たい周囲の環境へ自然に逃げていきます。
これにより、避けられない温度勾配が生じます。炉は幾何学的な中央で最も熱くなり、端に向かうにつれて徐々に冷たくなるため、真に均一な高温ゾーンは狭い中央部分に限定されます。
プロセスへの影響
この短い均一ゾーンは、サンプルやプロセス全体が、一貫した熱処理を保証するために炉の真ん中に限定されなければならないことを意味します。これは、サンプルのサイズ、バッチ内のサンプルの数、または連続プロセス（化学蒸着など）が発生できる長さを著しく制限します。
三ゾーン炉が問題を解決する方法
三ゾーン炉は、炉を3つの独立して制御可能なセクションに分割することにより、端部損失の問題に直接対処します。
独立した加熱ゾーン
炉は、主要な中央ゾーンと2つの小さなエンドゾーン（左右）で構成されています。各ゾーンには独自のヒーター要素と専用の熱電対およびコントローラーがあります。
熱損失の補償
長く均一な高温ゾーンを作成するために、オペレーターはエンドゾーンを中央ゾーンよりもわずかに高い温度に設定できます。このエンドゾーンでの「過熱」は、熱を内側に押し込み、本来逃げるはずだった熱エネルギーを正確に相殺します。
この積極的な補償は、温度曲線を効果的に平坦化し、シングルゾーン炉の端部で見られる典型的な低下を防ぎます。
結果：拡張された安定した高温ゾーン
その結果、チューブの長さのはるかに大きな部分にわたって広がる均一な温度プロファイルが得られます。これにより、より大きなサンプルの信頼性の高い処理、より一貫したバッチ生産、および長期間安定した熱環境を必要とするプロセスが可能になります。
トレードオフの理解
強力ではありますが、三ゾーン炉が常に必要な選択肢であるわけではありません。客観的であるためには、そのトレードオフを認識する必要があります。
コストと複雑さの増加
2つの追加の加熱ゾーン、コントローラー、および熱電対の追加は、本質的に炉のコストと操作の複雑さを増加させます。3つのゾーンのプログラミングは、1つのゾーンのプログラミングよりも多くのセットアップを必要としますが、最新のコントローラーはこのプロセスを非常に簡単にしました。
シングルゾーンで十分な場合
標準的な炉の短い均一ゾーン内に容易に収まることができる、小さく明確に定義されたサンプルを伴うアプリケーションの場合、シングルゾーンモデルで十分なことがよくあります。大きな均一な領域が重要な要件でない場合、これはよりシンプルで費用対効果の高いソリューションです。
アプリケーションに最適な選択を行う
あなたの選択は、熱処理プロセスの規模と均一性の要件に完全に依存します。
- 小さな単一サンプルの処理が主な焦点である場合： サンプルを炉の中央に直接配置できるため、シングルゾーン炉が最も費用対効果が高く実用的な選択肢です。
- 大きなサンプルや複数のサンプルの同時処理が主な焦点である場合： バッチ全体が同じ目標温度を確実に経験するため、三ゾーン炉が不可欠です。
- 長い安定した熱プロファイルを必要とするプロセスが主な焦点である場合（例：結晶成長またはCVD）： 三ゾーン炉は、この環境を高い精度で確立し維持するために必要な優れた制御を提供します。
ゾーンベースの熱損失補償の原則を理解することにより、特定の熱処理目標に最適なツールを自信を持って選択できます。
要約表：
| 特徴 | シングルゾーン炉 | 三ゾーン炉 |
|---|---|---|
| 均一加熱領域 | 小さな中央ゾーンのみ | 安定した温度で延長された長さ |
| 熱損失補償 | なし | エンドゾーンによる積極的な補償 |
| 理想的なアプリケーション | 小さく単一のサンプル | 大きなサンプル、バッチ処理、CVD |
| コストと複雑さ | 低い | 追加のゾーンと制御により高い |
KINTEKの高度な炉ソリューションで研究室の熱処理をアップグレードしましょう！ 卓越したR&Dと社内製造を活用し、当社は管状炉、マッフル炉、CVD/PECVDシステムなどの多様な高温炉を多様な研究所に提供しています。当社の強力な深いカスタマイズ能力により、より大きく均一な加熱領域に対するお客様固有の実験的ニーズに正確に対応できます。本日お問い合わせいただき、当社のカスタマイズされたソリューションがどのように効率と結果を向上させるかをご相談ください！

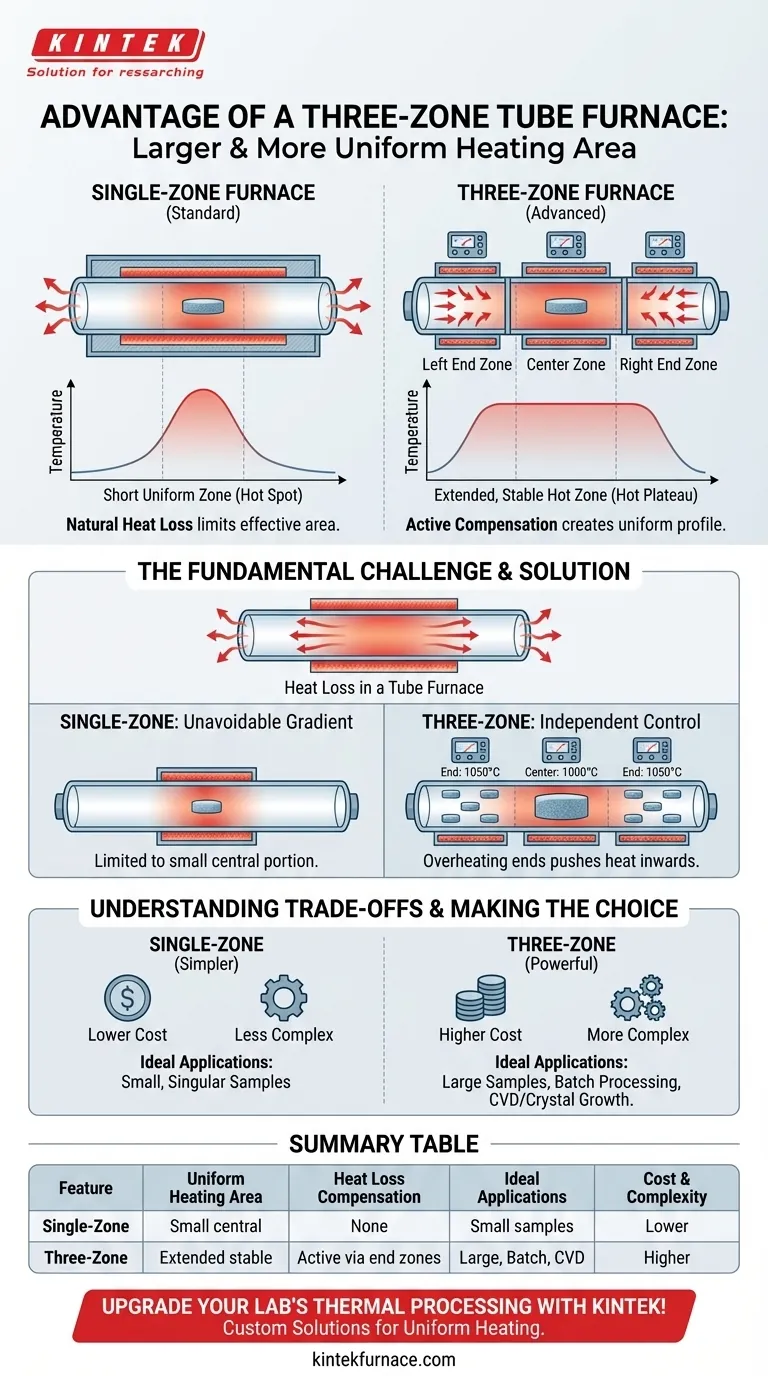

ビジュアルガイド
