本質的に、垂直管状炉は、垂直に配置された円筒形のチャンバーを中心に設計された高温加熱装置です。これは、抵抗加熱素子を使用して、チューブ内に収容されたサンプルを均一に加熱することにより機能し、高度な材料処理のために温度と内部雰囲気の両方を正確に制御できるようにします。
水平炉よりも垂直管状炉を使用するという決定は恣意的ではありません。それは、重力、空間効率、および優れた熱均一性が重要な設計上の考慮事項となる特定のプロセス要件によって推進される戦略的な選択です。
核心原理：制御された環境での均一な加熱
垂直管状炉の主な機能は、非常に安定した均一な熱環境を作り出すことです。その設計は、高い効率と精度でこれを達成するために最適化されています。
抵抗加熱の仕組み
炉は、通常カンタルや炭化ケイ素などの材料で作られた抵抗加熱素子を使用して熱を発生させ、これらが中央のセラミックまたは石英チューブの周りに巻き付けられています。電流がこれらの素子を通過すると、流れに抵抗し、強烈で一貫した熱を生成します。
この熱は内側に放射され、チューブを加熱し、ひいてはその中に入れられたサンプルを加熱します。
温度均一性の達成
垂直方向の配置は、自然に均一な加熱を促進します。チューブ内の空気またはガスが加熱されると上昇し、自然対流電流が発生します。この循環は、熱をサンプルのゾーン全体の長さに均等に分散させるのに役立ち、他の設計で発生する可能性のある「ホットスポット」や温度勾配を最小限に抑えます。
雰囲気の制御
チューブの両端はフランジで密閉されており、内部環境を正確に管理できます。炉は排気されて真空を作成したり、特定のガス（アルゴンや窒素など）で満たされて不活性雰囲気を作成したりできます。この制御は、高温処理中の酸化や望ましくない化学反応を防ぐために不可欠です。
垂直方向を選択する理由
垂直設計は、特定のアプリケーションにとって最適な選択肢となる明確な利点を提供します。それを使用するという決定は、ほぼ常にプロセスの物理学自体と結びついています。
処理のための重力の活用
重力は垂直炉における主要な要因です。これは、重力が材料の圧縮を助ける粉末焼結や、正確な瞬間にサンプルを熱ゾーンに落下させる必要がある実験に最適です。
化学気相成長（CVD）などのプロセスでは、前駆体ガスを上部から導入し、重力によって基板上に流れ落ちさせることができ、より均一なコーティングにつながります。
実験室スペースの最大化
水平型と比較して、垂直管状炉はフットプリントが大幅に小さいです。床面積が限られているラボでは、垂直設計は性能や容量を損なうことなく大きな実用的な利点を提供します。
サンプルの完全性の向上
特定のデリケートなサンプルやるつぼで処理されるサンプルでは、垂直炉の底部からのサポートにより、水平方向の配置で高温下で発生する可能性のあるたわみや機械的ストレスを防ぎます。
トレードオフの理解
強力ではありますが、垂直設計が普遍的に優れているわけではありません。その限界を理解することが、情報に基づいた意思決定を行うための鍵となります。
サンプルの装填とアクセス性
垂直炉では、サンプルの装填と取り出しがより煩雑になることがあります。サンプルを中央のホットゾーン内で正しく位置決めするためにはカスタムホルダーや治具が必要になることが多いのに対し、水平炉では平らな面に沿って簡単に配置できます。
観察の課題
垂直セットアップでは、処理中にサンプルを直接観察することがより困難になります。一部のモデルにはのぞき窓が組み込まれている場合がありますが、その向きは本質的に、アクセスしやすい水平チューブと比較して視線が制限されます。
コストと複雑さ
特に大規模またはより複雑なマルチゾーンシステムの場合、特殊な設計により、標準的な水平炉と比較して初期費用が高くなることがあります。支持構造の必要性も、全体的な複雑さを増す可能性があります。
プロセスのために正しい選択をする
お客様固有のアプリケーションと目標が、炉の選択を決定する必要があります。
- 粉末、結晶成長、または蒸着（CVD）を含むプロセス効率が主な焦点である場合： 垂直設計による重力と自然対流の利用は、優れた制御と均一性を提供します。
- ラボスペースの節約が主な焦点であり、高温均一性が必要な場合： 小さなフットプリントと優れた熱性能により、垂直炉は理想的な選択肢となります。
- 簡単なバッチ処理、迅速なサンプルスループット、または容易な観察が主な焦点である場合： アクセシビリティの点から、水平管状炉がワークフローに適しているかどうかを評価する必要があります。
最終的に、適切な炉を選択することは、機器の基本的な設計と実験目的の特定の物理学を一致させることです。
概要表：
| 特徴 | 説明 |
|---|---|
| 向き | スペース効率と重力支援プロセスに対応する垂直円筒チャンバー |
| 加熱方法 | 均一な温度分布のための抵抗加熱素子（例：カンタル、炭化ケイ素） |
| 雰囲気制御 | 酸化防止と反応制御のための真空または不活性ガス（例：アルゴン、窒素） |
| 主要な用途 | 粉末焼結、化学気相成長（CVD）、結晶成長、高温材料試験 |
| 利点 | 優れた熱均一性、小さなフットプリント、強化されたサンプル完全性、均一加熱のための自然対流 |
| 制限事項 | 水平炉と比較して、サンプルの装填がより複雑、観察が制限される、およびコストが高くなる可能性がある |
カスタムの高温炉で研究室の能力を向上させる準備はできましたか？ KINTEKでは、卓越した研究開発と社内製造を活用して、お客様固有のニーズに合わせた高度なソリューションを提供します。当社の製品ラインには、マッフル炉、チューブ炉、ロータリー炉、真空炉・雰囲気炉、CVD/PECVDシステムが含まれており、すべて正確な実験要件に対応するための強力なディープカスタマイズによって裏打ちされています。材料科学、研究、または産業処理のいずれに従事している場合でも、信頼性が高く効率的な機器で優れた結果を達成できるようお手伝いします。当社の垂直管状炉およびその他のソリューションがお客様のプロセスをどのように変革できるかについて話し合うために、今すぐお問い合わせください！

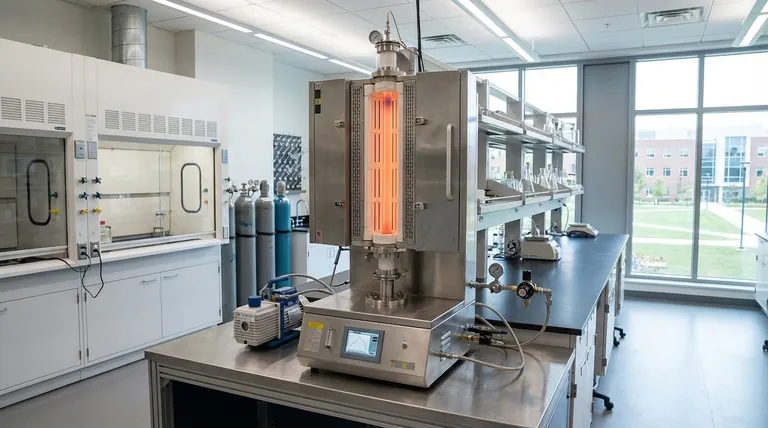

ビジュアルガイド
