Cvdチューブ炉とは何ですか、そしてその主な目的は何ですか？精密薄膜成膜の可能性を解き放つ

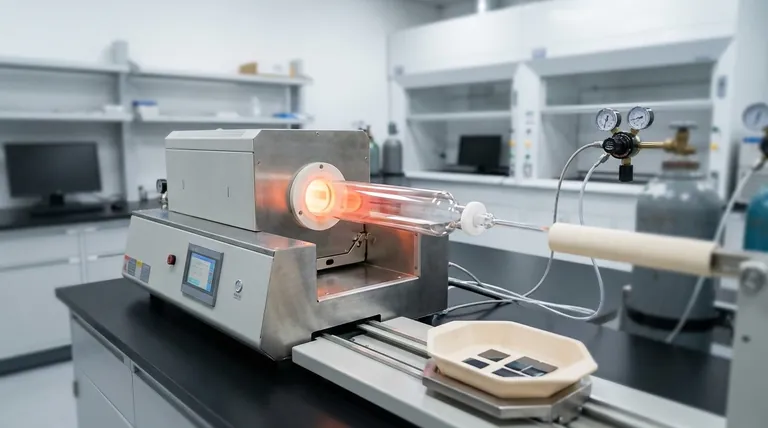

CVDチューブ炉とは、本質的に、高温炉と密閉されたプロセスチューブを組み合わせた、高度に専門化された実験装置です。その主な目的は、化学気相成長（CVD）のプロセスを遂行するために必要な、温度と雰囲気の極めて精密で制御された環境を作り出すことです。これにより、科学者や技術者は、基板上に高品質で高性能な固体材料および薄膜を成長させることができます。

重要な点は、CVDチューブ炉は単なる高温オーブンではないということです。これは、気体を固体薄膜に変換する化学反応の条件を正確に制御するように設計された完全な反応システムであり、先進材料の作製を可能にします。

CVDシステムの動作原理

炉を理解するためには、まずそれが可能にするプロセスを理解する必要があります。このシステムは、精密な化学反応を促進するために連携して機能するコンポーネントのアセンブリです。

炉：熱源

炉自体が外部の加熱チャンバーです。これは堅牢な発熱体を使用して非常に高温で均一な温度（多くの場合1000℃を超える）を生成・維持します。

この温度安定性は、CVDにおける化学反応が熱変動に非常に敏感であるため、極めて重要です。

プロセスチューブ：反応チャンバー

炉の中心には、通常石英、アルミナ、またはその他の不活性材料で作られた長い密閉チューブがあります。膜が成長するサンプル、すなわち基板がこのチューブ内に配置されます。

石英は高温で化学的に不活性であり、透明であるため、研究者がプロセスを視覚的に監視できるため、しばしば好まれます。

ガス供給システム：前駆体

洗練されたパイプ、バルブ、マスフローコントローラーのシステムがチューブに接続されています。このシステムは、前駆体と呼ばれる1つ以上のガスを密閉環境に正確に導入します。

これらの前駆体には、最終的に堆積される膜を構成する化学元素が含まれています。

化学反応：気体から固体へ

チューブのホットゾーン内では、高温が前駆体ガスが反応するためのエネルギーを供給します。この化学反応により固体材料が生成され、基板の表面上に薄膜として均一な層として堆積します。その後、未使用のガスや反応副生成物は排気システムを通じて安全に排出されます。

主な用途と利用

高品質で高性能な薄膜を作製できる能力により、CVDチューブ炉は多くの先端分野で不可欠となっています。

半導体およびエレクトロニクス

CVDは半導体産業の礎です。集積回路を形成する絶縁体、導体、半導体材料の様々な層を堆積するために使用されます。

先端コーティング

このプロセスは、切削工具用の非常に硬く耐久性のあるコーティング、機械部品用の耐摩耗性コーティング、光学機器用の反射防止コーティングまたは保護コーティングを作製します。

ナノ材料合成

研究環境では、これらの炉はナノワイヤーやナノチューブのような一次元ナノ材料や、グラフェンのような二次元材料の成長に使用されます。

エネルギーおよびバッテリー研究

研究者は、CVD炉を使用して、太陽電池、燃料電池、高性能バッテリー電極の新しい材料を開発し、それらの効率と寿命を最適化します。

トレードオフの理解

強力である一方で、CVDプロセスとその必要な装置には重要な考慮事項と制限が伴います。

精度とコスト

CVDチューブ炉は、温度、圧力、ガス流量に対する比類のない制御を提供します。この精度はかなりのコストを伴い、この装置はあらゆるラボにとって大きな投資となります。

バッチ処理対スケール

従来のチューブ炉は本質的にバッチプロセスであり、一度に処理できる基板の数が限られていることを意味します。研究開発には理想的ですが、大量生産におけるスループットは制限されます。

材料および基板の制限

CVDプロセスは、室温で安定しているが高温で反応性のある適切な前駆体ガスの利用可能性に依存します。さらに、基板材料は、劣化することなく高いプロセス温度に耐えることができなければなりません。

目標に応じた適切な選択

CVDチューブ炉の適用は、基礎的な発見から製品開発に至るまで、目標に完全に依存します。

基礎研究が主な焦点である場合： 炉のプロセス変数の正確な制御は、新しい材料や特性の実験と発見に不可欠です。
プロセス開発が主な焦点である場合： この装置は、新しい製品の特定の膜品質、厚さ、性能を達成するために堆積パラメータを最適化するのに最適です。
小バッチ生産が主な焦点である場合： CVDチューブ炉は、品質が数量よりも優先される高付加価値部品、プロトタイプ、または特殊コーティング部品の作製に使用できます。

究極的に、CVDチューブ炉は、化学理論と具体的で高性能な材料との間のギャップを埋める重要なツールです。

要約表：

主要な側面	説明
主な目的	化学気相成長（CVD）のための制御された環境を作成し、基板上での固体材料および薄膜の成長を可能にする。
主要コンポーネント	炉（熱源）、プロセスチューブ（反応チャンバー）、ガス供給システム（前駆体）、排気システム。
主要な用途	半導体製造、先端コーティング、ナノ材料合成、エネルギーおよびバッテリー研究。
主な利点	正確な温度と雰囲気の制御、高品質の膜堆積、材料合成における汎用性。
考慮事項	高コスト、バッチ処理によるスループットの制限、前駆体ガスと基板適合性への依存。
