単なる受動的な容器として機能するだけでなく、黒鉛金型は、材料の緻密化と微細構造の発達を積極的に促進する重要なプロセスツールとして機能します。 高強度の媒体として粉末に油圧を伝達し、熱伝導体として均一な加熱を保証すると同時に、極端な機械的負荷下での寸法安定性を維持します。
コアインサイト：真空熱間プレス焼結において、黒鉛金型は工具システムのアクティブコンポーネントです。 その主な価値は、ワークピースを変形させたり化学的に汚染したりすることなく、同時に巨大な一軸荷重と均一な熱エネルギーを伝達する能力にあります。
アクティブ圧力伝達の役割
油圧システムと粉末の架け橋
金型は単に材料を所定の位置に保持するだけではありません。機械の油圧システムと粉末サンプルの物理的なリンクです。
緻密化の推進
金型は、しばしば20〜50 MPaの範囲の大きな一軸圧力を、内部の粉末に直接伝達する必要があります。
粒子再配列の促進
この軸方向荷重を効果的に伝達することにより、金型は粉末粒子を再配列させます。 この機械的圧力は、粉末の粉末を完全に緻密な固体バルク材料に変換するために不可欠な塑性変形を促進します。
熱管理と微細構造
熱均一性の確保
黒鉛は優れた熱伝導率を持っています。 この特性により、金型は加熱要素から粉末サンプルのコアまで均一に熱を伝達できます。
微細構造の制御
均一な熱伝達は、最終製品の品質にとって非常に重要です。 黒鉛金型は、コールドスポットや熱勾配を排除することにより、焼結複合材全体にわたる微細構造の均一性を保証します。
誘導加熱のサポート
黒鉛は導電性があるため、誘導加熱プロセスにおける重要な媒体としても機能し、迅速かつ効率的な温度上昇を可能にします。
高温下での構造的完全性
高温荷重への耐性
標準的な材料は、高温（例：1000°C〜1500°C）で重い荷重がかかると軟化または変形することがよくあります。 黒鉛は、これらの環境で優れた構造強度を維持します。
寸法精度の維持
金型は、最大40 MPaの圧力下で、複合材料の正確な形状と寸法を維持する必要があります。
クリープと変形への抵抗
マトリックス材料の軟化段階でも、黒鉛金型は変形に抵抗します。 これにより、最終焼結製品は、反りなしに必要な幾何学的公差を達成できます。
トレードオフの理解
化学的安定性と反応性
一般的に化学的に不活性ですが、黒鉛はセラミックまたは合金粉末との反応を防ぐために高純度である必要があります。 真空下では、有害な化学的侵食を効果的に回避しますが、ユーザーは特定の粉末化学が焼結温度で炭素と反応しないことを確認する必要があります。
酸化の影響
黒鉛は、空気中での高温での酸化に弱いです。 しかし、真空熱間プレス環境では、この酸化損失は最小限に抑えられます。
寿命の考慮事項
真空での運転は、金型の寿命を大幅に延ばします。空気中での4〜5回の使用から真空での30回以上の使用になります。 これにより、工具コストが劇的に削減され、複数サイクルにわたって一貫した寸法精度が維持されます。
目標に合わせた適切な選択
熱間プレス用の黒鉛工具を選択または設計する際は、特定の処理目標を考慮してください。
- 主な焦点が高密度化の場合：使用する黒鉛グレードが、破壊なしに30 MPaを超える荷重を伝達するための高い圧縮強度を持っていることを確認してください。
- 主な焦点が微細構造の均一性の場合：大きなサンプル内の熱勾配を防ぐために、優れた熱伝導率を持つ黒鉛グレードを優先してください。
- 主な焦点が寸法精度の場合：焼結ピーク温度での金型たわみまたはクリープを最小限に抑えるために、高密度、高強度の黒鉛を選択してください。
黒鉛金型は、材料の最終的な密度と形状を保証するものです。消耗品ではなく精密工具として扱うことが、プロセスの一貫性の鍵となります。
概要表：
| 機能 | 焼結プロセスにおける役割 | 主な利点 |
|---|---|---|
| 圧力伝達 | 20〜50 MPaで油圧システムを粉末に接続 | 塑性変形と完全な緻密化を促進 |
| 熱管理 | 要素からコアまで均一に熱を伝導 | 微細構造の均一性を保証し、コールドスポットを回避 |
| 構造サポート | 高温機械的荷重下での完全性を維持 | 寸法精度を維持し、クリープ/反りを防ぐ |
| 導電性 | 誘導加熱の媒体として機能 | 迅速かつ効率的な温度上昇を可能にする |
| 真空安定性 | 酸化と化学的侵食を最小限に抑える | 金型寿命を30回以上に延長し、工具コストを削減 |
KINTEK精密ソリューションで材料研究をレベルアップ
完璧な材料の緻密化を達成するには、高温以上のものが必要です。それは適切な工具と環境を必要とします。KINTEKは、高性能黒鉛工具とシームレスに統合するように設計された、業界をリードする真空、CVD、およびホットプレスシステムを提供します。
専門的な研究開発と世界クラスの製造に裏打ちされた、お客様固有のラボのニーズに合わせてカスタマイズされたマッフル、チューブ、およびロータリー炉を提供しています。高密度複合材または精密な微細構造制御に焦点を当てているかどうかにかかわらず、当社のチームは、お客様の成功を確実にするための技術的専門知識と機器を提供する準備ができています。
焼結プロセスを最適化する準備はできましたか？KINTEKに今すぐお問い合わせください。コンサルテーションをご利用ください！

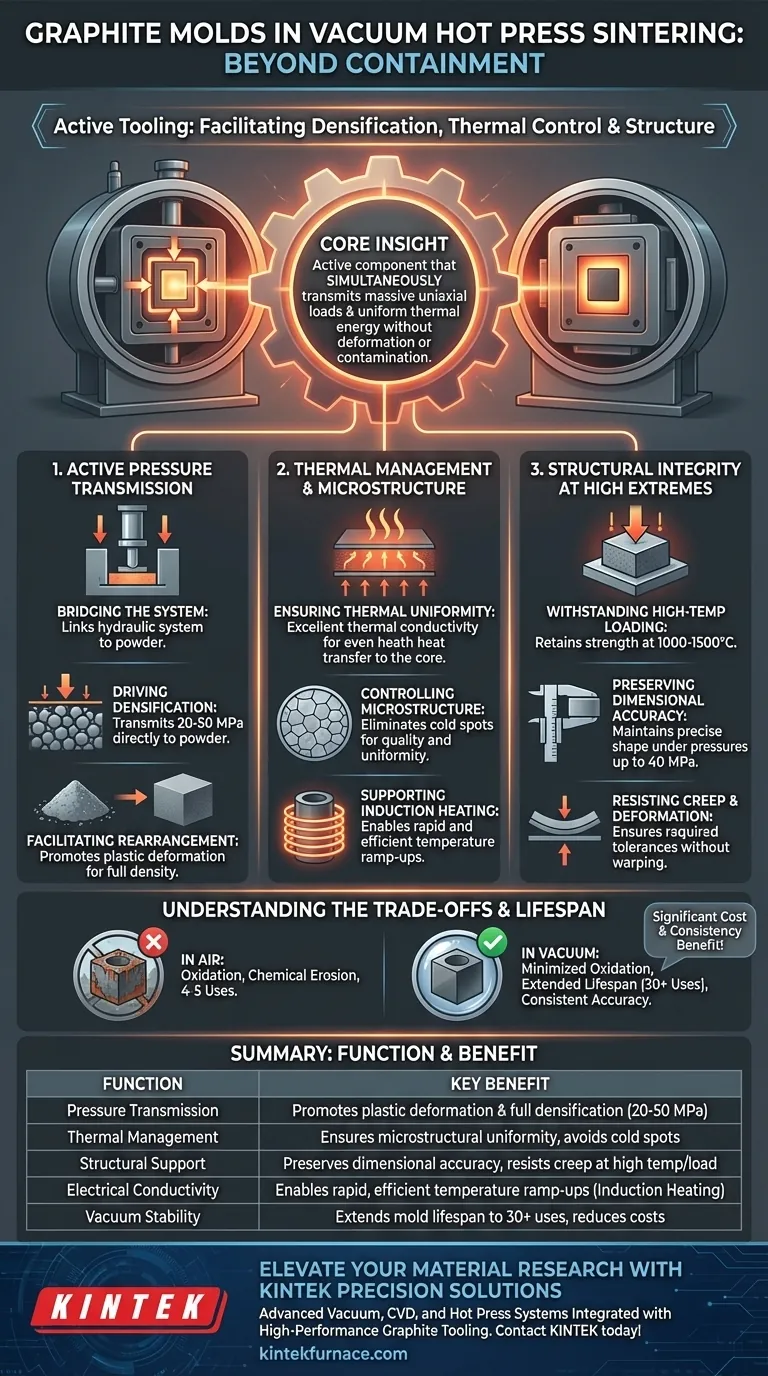

ビジュアルガイド
