ラピッドサーマルアニーリング（RTA）システムの標準的なマッフル炉に対する主な技術的利点は、大幅に高速な加熱速度と、秒単位での精密な時間制御を組み合わせることができる能力です。マッフル炉の遅いバルク熱処理とは異なり、RTAシステムは、熱への長時間の暴露なしに半導体格子構造を微調整するために必要なターゲットエネルギーを提供します。
主なポイント 標準的な炉は一般的なバルク加熱を提供しますが、RTAシステムは、高エネルギー処理後の微細な欠陥を除去するために必要な速度と精度を提供します。この機能により、高いキャリア濃度を犠牲にすることなく、結晶品質の回復と電子移動度の向上が可能になります。
精密制御メカニズム
優れた加熱速度
両システム間の最も明白な違いは、熱供給の速度です。標準的なマッフル炉は、ワークロード全体を飽和させる、遅く段階的な加熱に依存しています。
対照的に、RTAシステムは、急速な温度ランプアップのために設計されています。これにより、システムはターゲット温度にほぼ瞬時に到達でき、従来の炉に伴う熱遅延を防ぎます。
秒単位の時間制御
半導体プロセスの精度は、しばしばタイミングにかかっています。RTAシステムは、秒単位で測定される温度制御を可能にします。
この短時間処理は重要です。これにより、材料は特定の物理的変化を引き起こすのに必要な時間だけ熱にさらされることが保証され、望ましくない拡散や熱損傷を防ぎます。
材料特性の向上
格子微調整
RTAシステムは、パルスレーザー溶融（PLM）などの技術の後処理ステップとして使用する場合に特に効果的です。
RTAによって提供される熱エネルギーは、「格子微調整」として知られるプロセスを駆動します。このメカニズムは、以前の高エネルギーステップ中に破壊された可能性のある結晶構造を再編成します。
残留欠陥の除去
半導体製造における重要な課題の1つは、「点欠陥」の存在、つまり結晶格子内の不完全性です。
RTA処理は、PLMステージで残されたこれらの残留点欠陥を効果的に除去します。格子を短時間エネルギー化することにより、システムは原子が正しい位置に落ち着くことを可能にし、結晶構造を修復します。
電気性能の最適化
移動度の向上
RTAシステムによって行われる構造修復は、電気性能に直接変換されます。
格子欠陥を除去することにより、システムはホールまたは電子の移動度を大幅に向上させます。これにより、電荷キャリアは抵抗/散乱が少なく半導体材料を通過できます。
キャリア濃度の維持
通常、熱処理では、アニーリングが構造を改善するがドーパント（キャリア）の濃度を低下させるというトレードオフが伴います。
RTAシステムは、短時間を使用することでこれを克服します。構造修復に必要な熱エネルギーを提供しながら、溶融段階中に達成された高いキャリア濃度を維持します。
文脈とトレードオフの理解
応用の具体性
RTAの利点は、特に高度なアプリケーション、例えばパルスレーザー溶融（PLM）後の処理で最も顕著であることを理解することが重要です。
標準的なマッフル炉は、広範で非クリティカルな加熱タスクに適した汎用ツールです。しかし、他の材料特性を変更することなく特定の格子修復を駆動するために必要な繊細さを欠いています。
精度のコスト
RTAは優れた制御を提供しますが、より複雑なプロセスウィンドウを意味します。
システムは、「秒単位」の持続時間が正確であることを保証するために、正確なキャリブレーションが必要です。標準的な炉は、より遅いため、より寛容ですが、RTAの高い移動度と高い濃度の結果を達成することはできません。
目標に合った適切な選択をする
特定のアプリケーションにRTAシステムが必要かどうかを判断するには、パフォーマンスメトリックを考慮してください。
- 主な焦点が電気性能の最大化である場合： RTAを選択して、高いキャリア濃度を維持しながら電子/ホール移動度を向上させます。
- 主な焦点がレーザー処理後の欠陥除去である場合： RTAを選択して、格子微調整を駆動し、PLMステージからの残留点欠陥を除去します。
- 主な焦点が一般的なバルク加熱である場合： 標準的なマッフル炉で十分かもしれませんが、急速で短時間の構造修復を実行する能力は欠けています。
RTAシステムは、ドーパント活性化を損なうことなくデバイス速度を向上させるために結晶構造を外科的に修復することが目標である場合の決定的な選択肢です。
概要表：
| 特徴 | ラピッドサーマルアニーリング（RTA） | 標準マッフル炉 |
|---|---|---|
| 加熱速度 | 超高速ランプアップ（秒） | 遅く段階的な加熱（分/時間） |
| 時間制御 | 精密な秒単位の制御 | バルク、長時間処理 |
| 格子への影響 | 結晶構造を微調整 | 一般的な熱飽和 |
| 欠陥除去 | 微細な点欠陥を除去 | 欠陥修復の精度が限定的 |
| 電気的効果 | 移動度とキャリア濃度を最大化 | ドーパント拡散/損失のリスク |
| 主な用途 | 高度な半導体製造 | 汎用ラボ加熱 |
KINTEKで半導体精度を向上させる
KINTEKの高度な熱ソリューションで、材料の電気性能を最大化し、完璧な格子構造を実現しましょう。専門的な研究開発と製造に裏打ちされたKINTEKは、特殊なRTA対応システム、マッフル、チューブ、ロータリー、真空、CVDシステムを含む、包括的な高温実験装置を提供しています。これらはすべて、独自の半導体および研究ニーズに合わせて完全にカスタマイズ可能です。
プロジェクトが精度を要求する場合、一般的な加熱で妥協しないでください。今すぐ当社の技術専門家にお問い合わせください。高移動度アプリケーションに最適な炉を見つけ、熱エンジニアリングにおけるKINTEKの利点を体験してください。

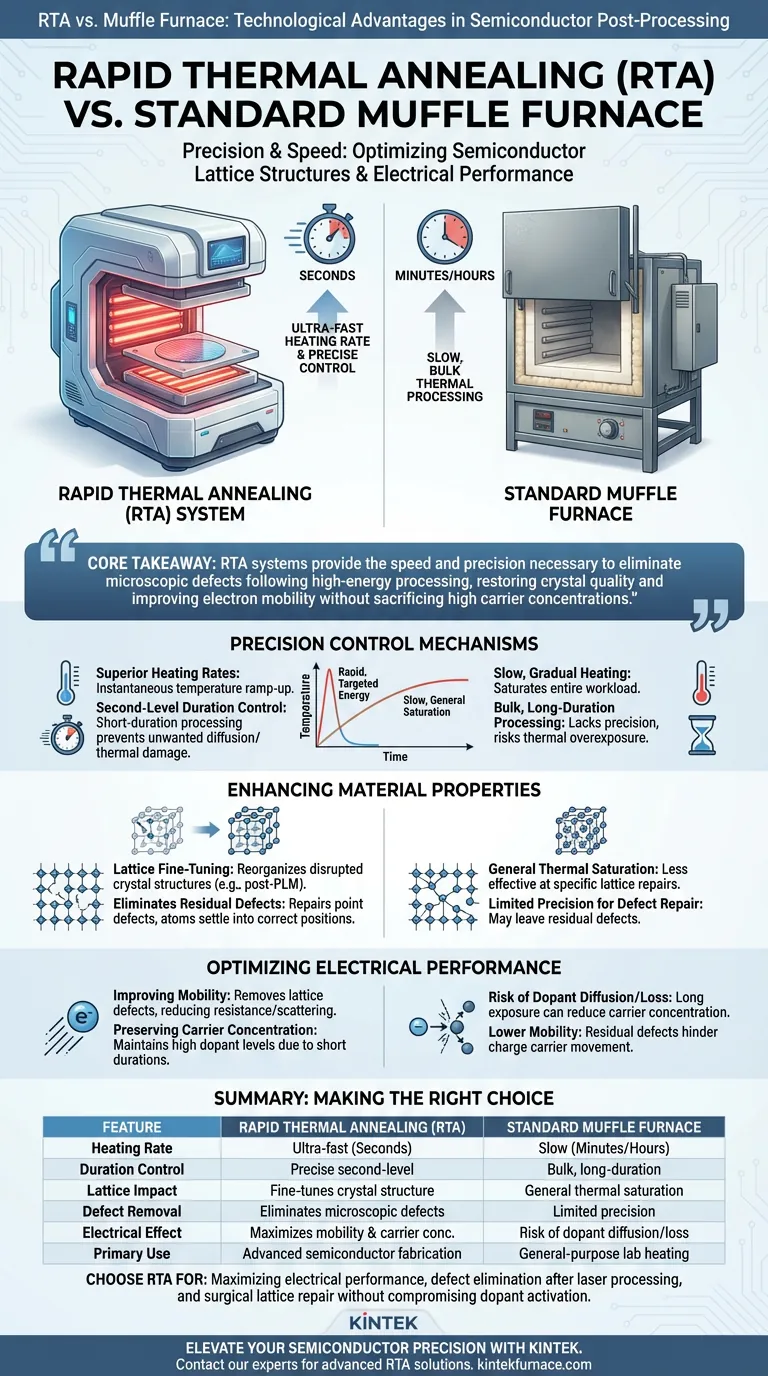

ビジュアルガイド
