回転式チューブ炉の主要な技術的特徴は何ですか？均一で連続的な熱処理を実現する

回転式チューブ炉は、本質的に、高度に均一で連続的な熱処理を可能にするいくつかの主要な技術的特徴によって定義されます。これらには、動的材料撹拌のための回転ワークチューブ、特定の熱プロファイルを生成するための正確な多ゾーン温度制御、化学環境を制御するための密閉雰囲気管理、およびプロセスの再現性のための高度な自動化が含まれます。

回転式チューブ炉の主な利点は、個々の特徴だけでなく、それらが相乗効果を発揮し、静的なバッチ炉では容易に達成できない、粉末や粒状材料に対する動的で連続的、かつ高度に均一な熱処理を提供できる点にあります。

核となる原理：動的材料処理

この炉を特徴づけるのは、加熱中に材料を物理的に移動させる能力です。この動的な撹拌が、静的な代替手段に対する主な利点の源となっています。

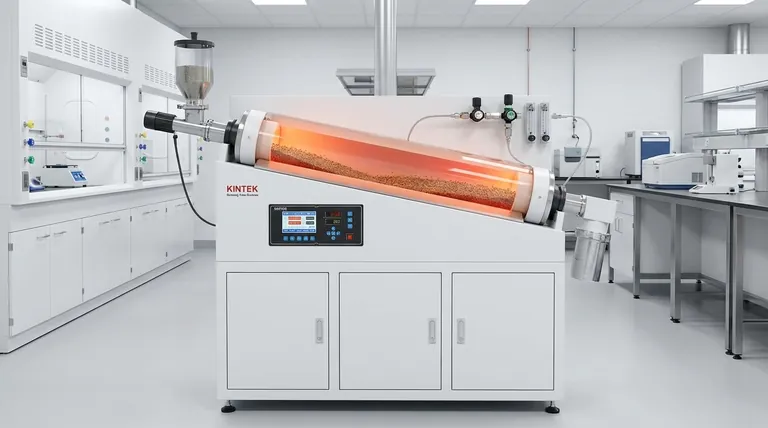

回転チューブアセンブリ

回転炉は、石英、セラミック、または高温金属合金製の円筒形のワークチューブを中心に構築されています。このチューブは、長軸に沿って回転できるようにする機構に取り付けられており、通常はわずかな角度で傾けられています。

処理される材料（粉末や顆粒など）は、チューブの上端に供給されます。チューブが回転すると、材料は転がりながら徐々に下端、つまり排出口に向かって移動します。

回転が均一性を実現する方法

絶え間ない転がり（タンブリング）運動が極めて重要です。これにより、すべての粒子が熱源とチューブ内の制御された雰囲気に繰り返し均一にさらされます。

このプロセスにより、るつぼの底部の材料が上部の材料と比較して加熱不足になることがある静的炉で一般的なホットスポットやコールドスポットが排除されます。結果として、バッチ全体で優れた熱均一性が得られます。

連続フローの実現

回転と傾斜の組み合わせにより、連続的または半連続的なプロセスが促進されます。材料は一方の端から供給され、もう一方の端から排出されるため、これらの炉は高いスループットが必要な工業規模の生産に理想的です。

統合制御システムによる精度

最新の回転炉は、特定の成果を達成するために複数のパラメータが正確に管理される洗練された装置です。この制御こそが、複雑な材料合成と処理を可能にします。

多ゾーン温度制御

単一のヒーターではなく、これらの炉は通常、チューブの長さに沿って配置された複数の独立して制御可能な加熱ゾーンを備えています。

これにより、オペレーターは正確な温度プロファイルを作成できます。例えば、材料は最初のゾーンで穏やかに予熱され、中央のゾーンでピーク焼結温度に保持され、最終的なゾーンで徐々に冷却される、というプロセスを単一のパス内で実行できます。

雰囲気管理と制御

炉チューブは両端で密閉されており、内部の雰囲気を厳密に制御できます。これは、酸化を防いだり、特定の化学反応を誘発したりするために不可欠です。

雰囲気は、不活性ガス（窒素やアルゴンなど）から還元性ガス（水素など）または制御されたレベルの酸素まで多岐にわたります。正確なガス流量コントローラーがチューブ内の組成と圧力を管理します。

自動化とプロセス制御

プログラマブルロジックコントローラー（PLC）などの集中制御システムが、すべての機能を統合します。これは、チューブの回転速度、各ゾーンの温度、およびガス流量を管理します。

この高度な自動化により、すべてのバッチが同一の条件下で処理されることが保証され、一貫した結果が得られる高いプロセスの再現性と信頼性につながります。高度なシステムには、品質管理のためのデータロギング機能やリモート監視機能も備わっています。

トレードオフと限界の理解

回転式チューブ炉は強力ですが、万能の解決策ではありません。その限界を理解することが、情報に基づいた決定を下す鍵となります。

材料の適合性

これらの炉は、粉末、顆粒、その他の流動性の高いバルク固体の処理に優れています。大きな単一部品や、粘着性がある、凝集しやすい、または転がり作用によって損傷する可能性のある材料の処理には適していません。

機械的な複雑さ

回転シールと駆動機構は、静的炉には存在しない機械的摩耗の発生源です。雰囲気シールの完全性と駆動システムの信頼性を確保するためには、より厳格な予防保全スケジュールが必要です。

シール完全性の課題

密閉するように設計されていますが、回転するチューブで完璧な気密シールを維持することは、静的なチューブよりも機械的に困難です。極めて高い純度または超低酸素レベルを必要とするプロセスでは、回転シールの性能が重要な設計上の考慮事項となります。

アプリケーションに応じた適切な選択

回転式チューブ炉を使用するという決定は、特定の材料とプロセスの目標に基づいている必要があります。

主な焦点が高容量の連続生産である場合： 回転炉の自動化された連続フローの性質は、粉末処理において比類のないスループットを提供します。
主な焦点が最大限の製品均一性である場合： 動的な転がり作用は、ほとんどの静的バッチプロセスと比較して、優れた熱的および雰囲気的な均一性を提供します。
主な焦点が多段階の熱プロファイルを持つ複雑な材料を作成することである場合： 多ゾーン加熱制御により、単一の効率的な操作で正確なランプ、保持、冷却段階を設計および実行できます。

結局のところ、回転式チューブ炉の技術的な洗練度は、バルク材料の動的な熱処理に対して比類のないレベルの制御を提供します。

要約表：

特徴	説明	主な利点
回転チューブ	材料の移動のために回転および傾斜する円筒形のチューブ	動的撹拌により均一な加熱と連続フローが保証される
多ゾーン温度制御	チューブ長さに沿った独立して制御される加熱ゾーン	複雑な材料合成のための正確な熱プロファイル
密閉雰囲気管理	制御されたガス環境（例：不活性ガスまたは還元性ガス）	酸化を防ぎ、特定の化学反応を可能にする
自動化	PLCシステムが回転、温度、ガス流量を管理	一貫した結果のための高いプロセスの再現性と信頼性
材料の適合性	粉末、顆粒、流動性の高い固体に最適	大きな部品や粘着性のある材料には適さない
メンテナンス	回転シールと駆動機構の定期的なチェック	長期的な信頼性とシール完全性の確保
