その核心において、マッフル炉と真空炉の違いは、材料が加熱される環境です。マッフル炉は空気または制御ガスのある環境で試料を加熱するのに対し、真空炉は加熱する前に雰囲気を完全に除去します。この一つの違いが、それらの能力、用途、および異なるプロセスへの適合性を決定します。
選択は材料の空気に対する感度の関数です。マッフル炉は、大気との相互作用が許容されるか望ましい一般的な高温作業用です。真空炉は、酸化や大気汚染が最終製品を損なうプロセスに必要です。
マッフル炉とは？
マッフル炉は、高温用途向けの汎用性の高い主力機器です。その特徴は、「マッフル」と呼ばれる断熱された内部チャンバーであり、材料を直火や発熱体から隔離します。
核心原理：発熱体からの隔離
通常、高温セラミックスで作られたマッフルは、試料を熱源から分離します。これにより、燃焼副産物による汚染や加熱コイルとの直接接触を防ぎます。
ただし、チャンバー内の雰囲気（通常は外気）から試料を本質的に隔離するわけではありません。
主な特徴と能力
マッフル炉は、標準的な雰囲気下での耐久性と精度を目的として作られています。主な特徴には、熱効率を高める堅牢な断熱材、正確な温度制御のためのPIDコントローラー、そしてしばしば1400°Cを超える温度範囲が含まれます。これらは、チャンバー内の熱対流と放射を利用して均一な加熱を実現します。
一般的な用途
これらの炉は、空気との相互作用が問題にならない、またはプロセスの一部である用途に最適です。一般的な用途には、灰化、水分量の測定、非反応性金属の一般的な熱処理、材料研究などがあります。
真空炉とは？
真空炉は、酸素や他の大気ガスの存在を許容できないプロセス用に設計された特殊なシステムです。その主な機能は、高純度で非反応性の環境を作り出すことです。
核心原理：雰囲気の除去
加熱サイクルが始まる前に、強力なポンプシステムが密閉されたチャンバーからほとんどすべての空気を除去します。この排気により、高温で通常の雰囲気下で発生する酸化やその他の化学反応を防ぎます。
熱伝達への影響
空気分子がほとんど存在しないため、対流による熱伝達は排除されます。真空炉は、熱伝達をほとんどすべて発熱体から材料への熱放射に依存しており、温度均一性を確保するためには異なる設計アプローチが必要です。
一般的な用途
真空炉は、ハイテク製造および先端材料にとって不可欠です。ろう付け、焼結、アニール、チタン、超合金、特定の医療グレードの鋼などの酸素感受性材料の熱処理に使用されます。
主なトレードオフの理解
これらの炉のどちらかを選択することは、雰囲気制御の必要性とコストや複雑さなどの要因を比較検討することを意味します。
汚染と純度
これが最も重要な違いです。マッフル炉は発熱体からの直接汚染から保護します。真空炉は雰囲気全体からの汚染から保護し、はるかに優れた純度レベルを提供します。
プロセスの適合性
マッフル炉はよりシンプルで、幅広い汎用的な研究室および産業用途に適しています。真空炉は、元の表面仕上げと損なわれていない材料特性が不可欠な敏感なプロセス向けに特別に設計されています。
システムの複雑さとコスト
マッフル炉は機械的にシンプルで堅牢であり、はるかに手頃な価格です。真空炉は、密閉チャンバー、高性能ガスケット、洗練されたポンプシステムを含む複雑なシステムであり、購入、運用、保守にかかる費用が高くなります。
プロセスに最適な炉の選び方
あなたの決定は、材料の化学的特性と熱処理の目的の結果によって導かれるべきです。
- 灰化、燃焼、または一般的な鋼の熱処理が主な目的の場合： マッフル炉は、費用対効果が高く信頼性の高いパッケージで必要な温度制御を提供します。
- 航空宇宙部品のろう付け、粉末金属の焼結、またはチタンのアニールが主な目的の場合： 壊滅的な酸化を防ぎ、製品の完全性を確保するためには、真空炉が唯一の選択肢です。
- 特定のガス（例：アルゴンまたは窒素）での処理が主な目的の場合： 改良されたガスパージマッフル炉も機能しますが、真空炉は、まずすべての残留空気を排気してから目的のガスを充填することで、より高い純度を提供します。
最終的に、適切な炉を選択することは、その内部の雰囲気が高温で材料にどのように影響するかを理解することから始まります。
要約表：
| 特徴 | マッフル炉 | 真空炉 |
|---|---|---|
| 雰囲気 | 空気または制御ガス | 真空（雰囲気なし） |
| 主な用途 | 灰化、一般的な熱処理 | ろう付け、酸素感受性材料の焼結 |
| コスト＆複雑性 | 低コスト、よりシンプル | 高コスト、より複雑 |
| 純度レベル | 発熱体からの保護 | 雰囲気全体からの保護 |
お客様独自のニーズに最適な炉の選定について専門家のアドバイスが必要ですか？ KINTEKは、卓越したR&Dと社内製造を活用し、マッフル炉、管状炉、回転炉、真空炉、雰囲気炉、CVD/PECVDシステムを含む高度な高温炉ソリューションを提供しています。強力な詳細なカスタマイズ能力により、お客様の実験要件に正確にお応えします。今すぐお問い合わせください。研究室の効率を高め、優れた結果を実現しましょう！

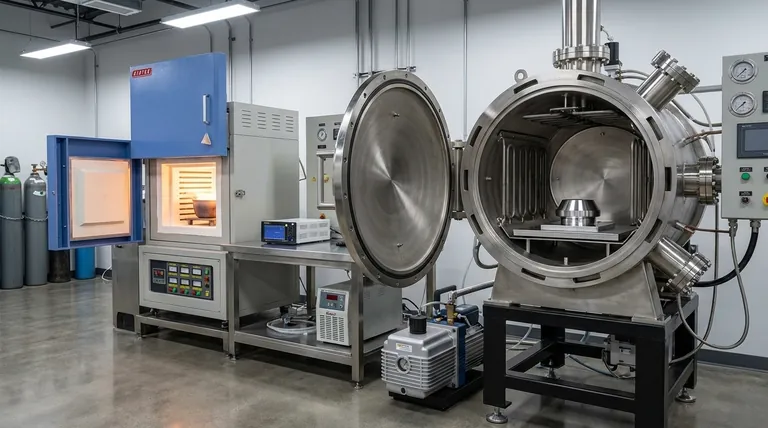

ビジュアルガイド
