ロータリーファーネスの核となるのは、ゆっくりと回転する長く傾斜した円筒状のバレルです。 この基本的な設計により、内部の材料は常に動いている状態が保たれ、継続的な動きと非常に均一な熱への露出が保証されます。外部の発熱体が熱エネルギーを供給し、回転によってこのエネルギーが処理中の材料全体に一貫して分配されます。
ロータリーファーネスの設計は、ばらばらの材料において比類のない熱均一性を達成するために特別に構築されたシステムです。その主要な特徴である回転、傾斜、間接加熱は連携して機能し、粉体、顆粒、または小さな固形物を連続的またはバッチ式で均一に処理するという課題を解決します。
コア設計思想：動的で均一な加熱
ロータリーファーネスの主な目標は、材料にホットスポットや未加熱のコアが生じる可能性がある静的加熱の限界を克服することです。すべての主要な設計機能がこの目的に役立ちます。
回転する円筒形バレル
ファーネスの中心コンポーネントは、セラミックまたは金属合金製のワークチューブまたはバレルで、その長軸を中心に回転します。
このゆっくりとした一定の回転により、内部の材料が穏やかに転動します。この作用は「キャスケーディング」と呼ばれることが多く、材料の新しい表面がチューブの加熱された壁に継続的に露出されます。
間接加熱の原理
ほとんどのロータリーファーネスは間接加熱を使用しています。発熱体は回転バレルと外部に配置され、最初にバレルの表面を加熱します。
その後、バレルはこの熱を伝導と放射を介して材料に伝達します。この方法は、材料が発熱体に直接さらされることを防ぎ、過熱を防ぎ、温度均一性を確保するために重要です。
連続的な材料の流れ
バレルはわずかな傾斜角に設定されています。重力と回転による転動の組み合わせにより、材料は高い入口から低い出口へと着実に移動します。
この設計により、連続処理が可能になり、処理済みの材料が排出されると同時に新しい材料が常にファーネスに供給されるため、高スループットの産業用途に非常に効率的です。
主要な工学設計機能とその目的
コア原理を超えて、特定の工学設計機能により、ロータリーファーネスは高度に専門化されたタスクに適応できるようになります。
精密な温度制御とゾーニング
最新のロータリーファーネスは、精密な温度調整のための洗練された制御システムを備えています。これにより、実験結果または生産結果が正確で再現可能になります。
多くの設計では、カスタマイズ可能な加熱ゾーンが可能です。これは、バレルの長さの異なるセクションを異なる温度に保つことができ、材料がファーネスを通過する際に合わせた加熱プロファイルを作成できることを意味します。
効率的なガス環境管理
化学気相成長 (CVD) や不活性雰囲気が必要なプロセスなどのアプリケーションでは、ガス処理が重要です。
これらのファーネスには、多くの場合、1/4インチの不活性ガス入口やKF25排気ポートなどの専用ガスポートが含まれています。これにより、内部雰囲気の正確な制御、不要なガスのパージ、特定のプロセスガスの導入が可能になります。
材料固有の適応
ロータリーファーネスの多様性は、カスタマイズできる能力から生まれます。高粘度または粘着性のある有機材料の場合、材料が固まったりチューブ壁に付着したりするのを防ぐために、オプションのハンマーバイブレーターを追加できます。
タールなどの凝縮性副産物を生成するプロセスの場合、ファーネスの端の周りに加熱ジャケットを取り付けて、高温に保ち、凝縮がシステムを詰まらせるのを防ぐことができます。
トレードオフを理解する
非常に効果的ですが、ロータリー設計には静的ファーネスとは異なる特定の考慮事項が伴います。
機械的複雑性
駆動モーター、シール、サポートローラーを含む回転機構は、機械的複雑性を増大させます。これらの可動部品は、信頼性を確保するために定期的なメンテナンスが必要であり、特に雰囲気の完全性を維持するために重要なシールは特に重要です。
材料の適合性
ロータリーファーネスは、粉体、顆粒、および小さな自由流動性の固体に最適です。大きな単一コンポーネントや、転動作用によって損傷を受ける可能性のあるデリケートな材料には適していません。
スループットと滞留時間のバランス
材料が炉内で費やす時間、つまりその滞留時間は、重要なプロセスパラメータです。これは、バレルの回転速度と傾斜角の組み合わせによって制御されます。回転が速いほど、または角度が急なほど、滞留時間は短くなり、スループットは向上しますが、熱処理の時間は短縮されます。
目標に合った適切な選択をする
炉の機能を特定のアプリケーションに合わせるには、正しい機能を選択することが不可欠です。
- 高スループット生産が主な焦点である場合： 堅牢な連続供給設計、耐久性のある駆動システム、および大口径バレルを優先してください。
- 精密化学処理（CVDなど）が主な焦点である場合： 多ゾーン温度制御と、高整合性シールを備えた洗練されたガス処理システムを重視してください。
- R&Dまたはラボスケールテストが主な焦点である場合： 小型で多用途なモデルを選択し、非常に正確な温度制御と、さまざまな材料で実験するための簡単に交換可能なワークチューブを備えたものを選んでください。
- 困難な材料の処理が主な焦点である場合： 内部フィン、ハンマーバイブレーター、または流れを促進し付着を防ぐように設計された特定のチューブ材料などの特殊なオプションを検討してください。
これらのコア設計原理と利用可能な機能を理解することで、材料処理の目的に正確に合致するロータリーファーネスを自信を持って指定できます。
要約表：
| 主要な設計機能 | 目的 |
|---|---|
| 回転する円筒形バレル | 材料の継続的な動きと均一な熱への露出を保証 |
| 間接加熱 | 過熱を防ぎ、温度の均一性を保証 |
| 傾斜角 | 材料の継続的な流れと処理効率を可能にする |
| 多ゾーン温度制御 | 正確な結果を得るための合わせた加熱プロファイルを可能にする |
| ガス環境管理 | 制御された雰囲気でCVDなどのプロセスをサポート |
| 材料固有の適応 | 困難な材料の固まりや凝縮を防ぐ |
カスタムロータリーファーネスソリューションで材料処理を最適化する準備はできていますか？ 優れたR&Dと社内製造を活用し、KINTEKは多様な研究所に高度な高温炉ソリューションを提供しています。マッフル、チューブ、ロータリーファーネス、真空＆雰囲気ファーネス、CVD/PECVDシステムを含む当社の製品ラインは、独自の実験要件を正確に満たすための強力な深いカスタマイズ能力によって補完されています。高スループット生産、精密化学処理、または専門的なR&Dセットアップのいずれが必要な場合でも、効率と精度を高めるファーネスを設計できます。今すぐお問い合わせください。お客様のニーズについて話し合い、KINTEKがお客様のラボまたは施設に優れた熱処理をもたらす方法を発見してください！

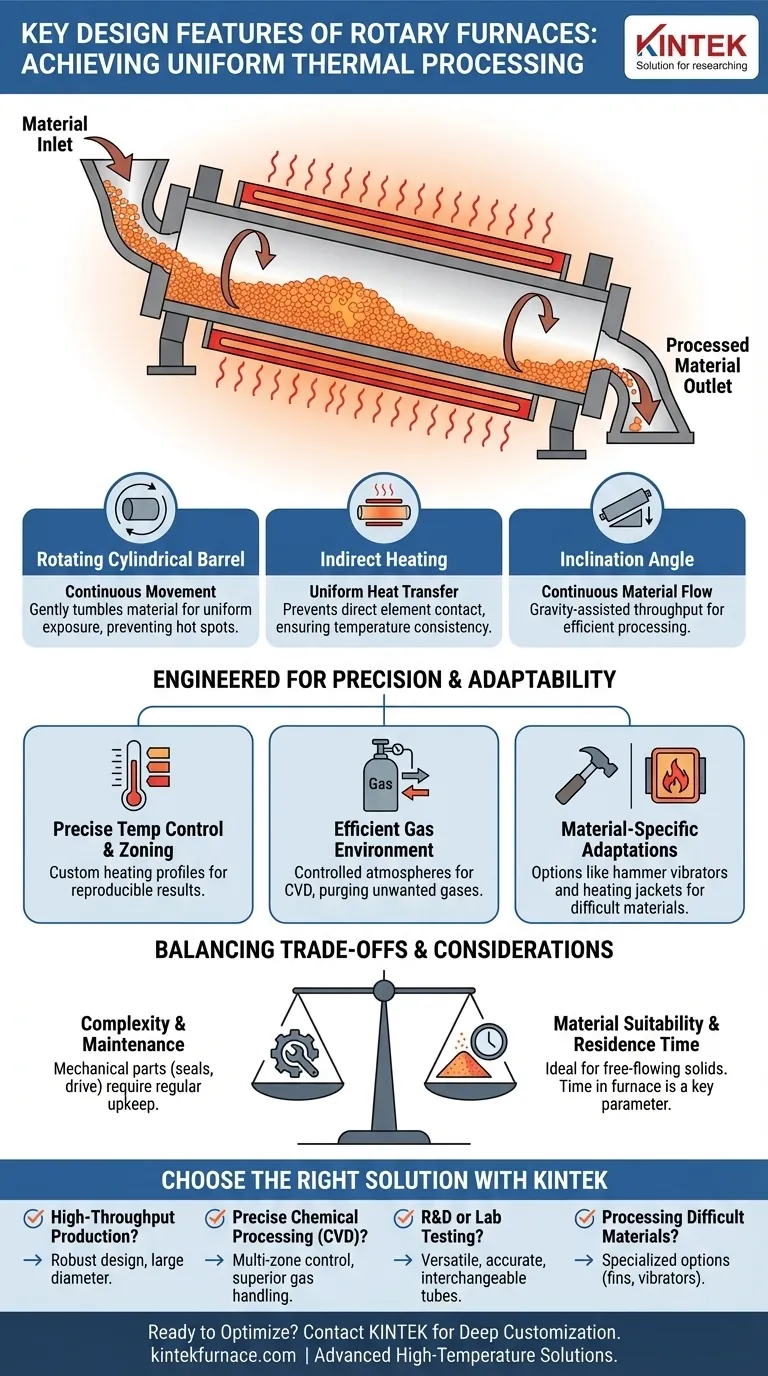

ビジュアルガイド
