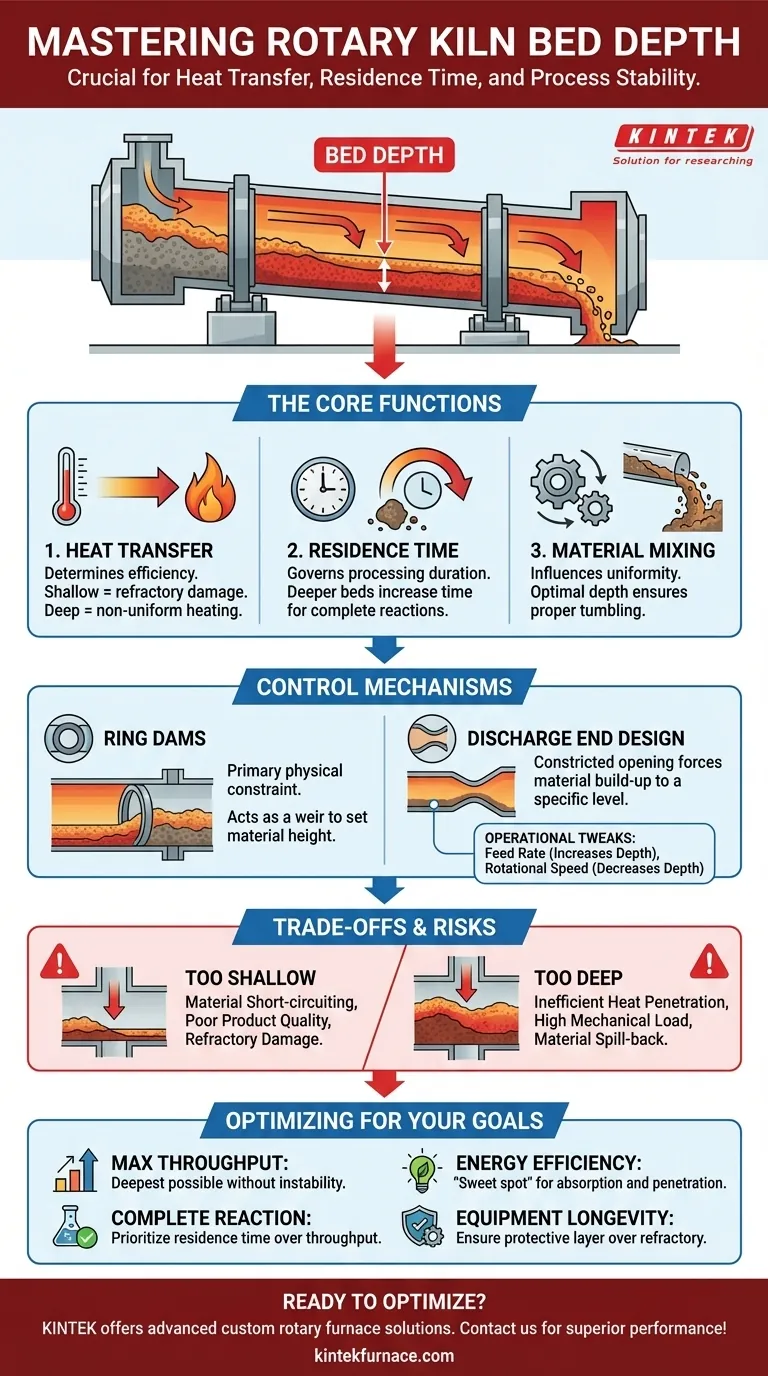

ロータリーキルンにおける被覆層の深さはどのように制御され、なぜそれが重要なのでしょうか？熱伝達と効率の最適化

ロータリーキルンでは、被覆層の深さは主に機械的な障害物、最も一般的には堰（リングダム）や特別に設計された排出口の構造によって制御されます。この制御は、被覆層の深さが熱伝達効率、材料がキルン内に留まる時間（滞留時間）、および熱プロセスの全体的な安定性と有効性を直接決定するため、極めて重要です。

被覆層の深さの制御は単に容量を管理する問題ではなく、熱源に対する材料の接触時間と表面積への露出を制御するための基本的な手段です。このパラメーターを正しく設定することは製品品質とエネルギー使用を最適化しますが、誤ると非効率性、製品の不均一性、および機器の損傷につながります。

被覆層の深さの核となる機能

被覆層の深さを理解することは、キルンの熱的および機械的な動態の中心を理解することです。これは静的な数値ではなく、直接的な結果をもたらす重要なプロセス変数です。

熱伝達の制御

ロータリーキルンは、直接的な炎の放射、高温ガスの対流、および高温の耐火物壁からの伝導によって材料に熱を伝達します。被覆層の深さは、これがどれだけ効果的に行われるかを決定します。

被覆層が浅すぎると、材料が速く通過しすぎるか、表面が過度に加熱される可能性があります。さらに重要なことに、浅い被覆層は耐火ライニングを直接的な炎の衝突から十分に保護できず、摩耗とエネルギー損失を増加させます。

被覆層が深すぎると、熱が材料層の核部に浸透できなくなります。これは、外層は処理されても内層は手つかずのままという不均一な製品をもたらし、多大なエネルギーを浪費します。

滞留時間の制御

滞留時間、つまり粒子がキルン内に留まる期間は、ほとんどの化学反応や物理的相変化にとって重要です。被覆層の深さは、キルンの傾斜と回転速度と相まって、これを制御します。

堰は被覆層の深さを増加させ、材料の前進を効果的に遅らせ、滞留時間を増加させます。これにより、焼成や有機物の燃焼など、特定の時間が必要なプロセスが完了することが保証されます。

材料混合への影響

ロータリーキルンの特徴的な転動運動は、すべての粒子の表面を熱にさらし、均一な製品を確保するために不可欠です。被覆層の深さは、この混合の品質に直接影響します。

最適な深さは、被覆層の前面に沿った材料の連続的なカスケードを促進します。被覆層が深すぎると、「スラッピング（滑り落ち）」や「なだれ」が発生し、大規模な部分が一度に移動し、混合不良やキルン駆動系への機械的ストレスにつながる可能性があります。

被覆層の深さを制御するメカニズム

供給速度と回転速度も影響を与えますが、被覆層の深さは主にキルン内の物理的な設計機能によって設定されます。

リングダムの役割

リングダム（保持リングとも呼ばれる）は、最も一般的な制御メカニズムです。これは、キルンシェル内面に溶接された耐火材で裏打ちされた円形の鋼製構造物です。

このダムは堰として機能します。材料はダムの高さまで堆積し、そこを超えると溢れてキルンを下に移動し続けます。ダムの高さと位置は、プロセスの要件に合わせて特別に設計されています。

排出口の設計

一部のキルン、特にキルン中央にダムがないキルンでは、排出口自体の設計が被覆層の深さを制御します。絞られた開口部や排出シュートの組み込みダムにより、材料は出口に到達する前に一定のレベルまで蓄積する必要があり、これによりユニット全体の被覆層の深さが効果的に設定されます。

操作パラメーターとの相互作用

ダムが主要な物理的制約を提供しますが、オペレーターは他の変数を使用して微調整を行います。材料供給率を上げると動的に被覆層の深さが増加しますが、キルンの回転速度を上げると材料が広がる傾向があり、深さがわずかに減少します。

トレードオフとリスクの理解

被覆層の深さの選択は、競合する目標のバランスを取ることを伴います。このパラメーターを誤ると、重大な運用上の問題につながる可能性があります。

不十分な被覆層の深さのリスク

被覆層が浅すぎると、材料のショートサーキット（近道）が発生し、微粒子が完全に処理される前にガス流によって運び出されてしまいます。これは収率の低下と製品品質の低下につながります。また、耐火ライニングに過度の熱応力を与え、その寿命を短くします。

過剰な被覆層の深さの危険性

被覆層が深すぎると非効率的になり、熱が材料の中心部に到達できなくなります。これは、キルンの駆動システム、ベアリング、およびシェルへの機械的負荷を劇的に増加させます。深刻な場合には、材料が供給端から逆流し、安全上および運用上の危険を引き起こす可能性があります。

プロセスに最適な選択を行う

理想的な被覆層の深さは普遍的な値ではなく、特定の材料とプロセスの目標によって決まります。

スループットの最大化が主な焦点の場合： 製品の均一性や運用安定性を損なわない範囲で可能な限り深い被覆層の深さを目指します。
完全な化学反応の確保が主な焦点の場合： スループットがわずかに低下しても、必要な滞留時間を保証する被覆層の深さとダム構成を優先します。
エネルギー効率が主な焦点の場合： 利用可能な熱の大部分を吸収するのに十分深く、かつその熱が材料全体に完全に浸透するのに十分浅い「スイートスポット」を探します。
機器の長寿命化が主な焦点の場合： 常に耐火物を保護し、炎への直接露出を避け、熱衝撃を最小限に抑えるのに十分な深さを確保します。

結局のところ、被覆層の深さをマスターすることは、単なる物理的な寸法をプロセスの最適化のための正確なツールに変えることです。

要約表：

側面	被覆層の深さの影響	制御メカニズム
熱伝達	効率に影響；浅すぎると耐火物損傷のリスク、深すぎると不均一な加熱を引き起こす	リングダム、排出口の設計
滞留時間	処理時間を決定；被覆層が深いほど反応時間が長くなる	ダム、供給速度、回転速度
材料混合	均一性に影響；最適な深さは適切な転動を保証し、スラッピングを防ぐ	機械的障害物による被覆層の深さ調整
運用上のリスク	浅すぎるとショートサーキットを引き起こす；深すぎると機械的負荷と非効率性が増大する	プロセス目標との深さのバランス
