炉チャンバー内に真空はどのようにして作られるのでしょうか？汚染のない結果を得るためのプロセスを習得しましょう

炉チャンバー内に真空を作り出すことは、現代の材料科学および製造における基本的なプロセスです。これは、まず密閉された環境を作り出し、次に強力な真空ポンプを使用して空気やその他の大気ガスを物理的に排気することによって達成されます。酸素のような反応性元素を除去することで、ろう付け、焼結、熱処理などのプロセスに必要な高温下での酸化のような望ましくない化学反応を防ぎます。

真空の作成は、単に空気を取り除くことではありません。それは、完全に隔離され、制御可能なシステムを構築することに焦点を当てた工学分野です。真空の効果は、ポンプの能力、チャンバーのシールの完全性、およびその構造の耐久性に等しく依存します。

炉チャンバー内に真空はどのようにして作られるのでしょうか？汚染のない結果を得るためのプロセスを習得しましょう

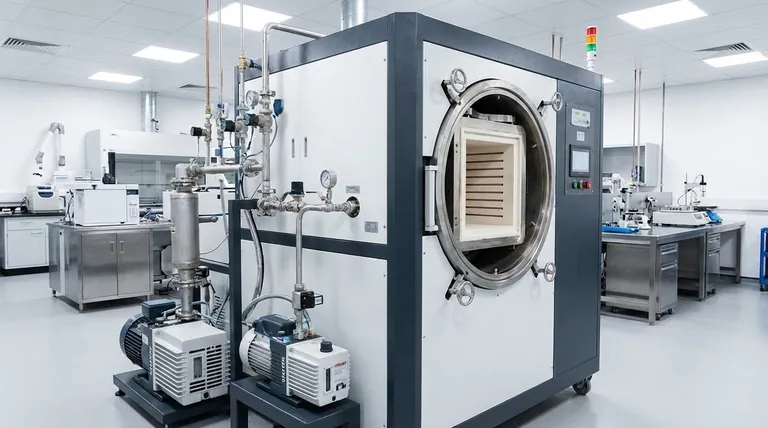

真空システムの主要コンポーネント

真空炉は単なる加熱炉ではありません。それは、サブ大気圧環境を作り出し維持するために各コンポーネントが重要な役割を果たす、精密に設計されたシステムです。

密閉チャンバー

チャンバーは主要な収容容器です。内部に真空が引かれる際にチャンバーにかかる膨大な外部大気圧に耐えるために、通常、ステンレス鋼のような頑丈な材料で構築されています。

多くのチャンバーは二重壁、水冷設計を特徴としています。この連続的な水ジャケットは、構造とその重要なシールが過熱するのを防ぎ、高温プロセス全体を通じてそれらが無傷で効果的であることを保証します。

真空ポンプ

これは真空システムのエンジンです。チャンバーが密閉されると、真空ポンプが作動してガス分子を除去し、内部圧力を低下させます。ポンプの種類と能力は、圧力がどれだけ低くなるか（真空の「深さ」）と、それがどれだけ迅速に達成できるかを決定します。

シール、フランジ、ドア

気密シールは必須です。炉のドアには、外部大気に対する完璧な障壁を作り出すために、頑丈な空気圧クランプと特殊なシールが装備されています。電源供給口やガス導入口などのすべての進入点は、微細な漏れさえも防ぐために高精度なフランジで密閉されています。

監視および制御システム

チャンバー内の環境は、一連のセンサーによって管理されます。圧力計は真空レベルを監視し、温度制御システムは発熱体を管理します。これにより、オペレーターはプロセスパラメータが正確に満たされていることを確認できます。

段階的な排気プロセス

真空の作成は、安全性とプロセスの一貫性のために設計された、明確で論理的なシーケンスに従います。

1. 環境の密閉

まず、ワークピースまたは材料を炉内に配置します。重く、しばしば水冷式のドアを閉じ、複数のクランプを使用してロックします。この時点で、チャンバーは隔離されたシステムであり、排気の準備ができています。

2. 排気（ポンピングダウン）

チャンバーが密閉された状態で、真空ポンプが作動します。ポンプはチャンバーから空気と水蒸気を排出し始め、内部圧力が急速に低下します。これは、プロセスを汚染する可能性のある酸素を除去するための最も重要な段階です。

3. 真空到達と保持

ポンプは、実験または製造プロセスで指定された所望の圧力レベルに達するまで作動し続けます。適切に設計されたシステムは、ワークピースまたはチャンバー壁からの残留ガス排出に抵抗し、この低圧を維持します。

4. 制御雰囲気の導入（オプション）

多くのプロセスでは、真空を作り出すことは最初のステップにすぎません。排気によって清潔で不活性な状態が作られた後、特定のガスを導入することができます。例えば、浸炭のためにプロパンのような炭化水素が添加されたり、加熱中に安定した非反応性環境を提供するためにアルゴンのような不活性ガスが使用されたりすることがあります。

トレードオフと設計上の必須事項の理解

真空炉の設計は、競合する物理的要件のバランスであり、すべての選択が結果に影響を与えます。

材料の完全性 vs. 極限条件

チャンバー壁は、最大14.7 psi（1気圧）の外部圧力による崩壊に耐えるのに十分な強度を持ちながら、同時に2000°F（1100°C）を超える内部温度にも耐えなければなりません。これが、冷却された二重壁ステンレス鋼構造が業界標準である理由です。

純度 vs. 処理時間

より「硬い」（深い）真空を達成するには、より強力なポンプと長い排気時間が必要です。プロセスは、大気中の純度の必要性と、スループットの経済的必要性とのバランスをとる必要があります。わずかな漏れでも炉が目標真空レベルに到達できない可能性があるため、漏れのないシステムが不可欠です。

冷却の重要性

統合された冷却システムがなければ、炉からの熱はすぐにドアシールを破壊し、チャンバーの構造的完全性を損ないます。チャンバー本体、ドア、および電源供給口の水冷は、真空シールを保護し、再現性のある信頼性の高い性能を確保するために不可欠です。

目標に応じた適切な選択

真空炉システムの設計と操作は、達成したい特定の成果によって決定されます。

酸化と汚染の防止が主な焦点の場合： シールの完全性と、加熱開始前にポンプが実質的にすべての酸素を除去する能力が優先されます。
特定のプロセスガス（浸炭など）の導入が主な焦点の場合： まず深い真空でクリーンな状態を作り出し、次に目的のガスの導入と圧力を正確に制御することが目標です。
高温での構造的完全性が主な焦点の場合： チャンバーは、熱応力と外部大気圧の両方に耐えるために、二重壁ステンレス鋼のような堅牢な水冷材料で構築されていることを確認する必要があります。

最終的に、真空の作成は、精密な雰囲気制御を可能にする基礎的なステップであり、それが真空炉の真の目的です。

概要表：

コンポーネント	真空作成における役割
密閉チャンバー	気密な格納容器を提供。圧力と熱に耐えるため、しばしばステンレス鋼と水冷で作られる。
真空ポンプ	空気とガスを除去して圧力を下げ、真空の深さと速度を決定する。
シールとフランジ	頑丈なクランプと特殊なシールにより、漏れのない隔離を確保する。
監視システム	センサーを使用して圧力と温度を追跡し、精密な制御を行う。
段階的プロセス	密閉、排気（ポンピングダウン）、真空保持、およびオプションで特定の処理のためにガスを追加することを含む。
