その核心において、電気ロータリーキルンは二重作用の原理、すなわち材料の連続的な機械的攪拌と、精密なゾーン化された熱制御を組み合わせることによって、均一な焼成を達成します。キルンの回転と内部のリフターが材料を絶えず撹拌し、すべての粒子が電気ヒーターによって供給される一貫した放射熱に均等にさらされることを保証します。
均一性の鍵は、単に加熱することではなく、同時的かつ連続的な動きです。キルンは、精密に制御された熱環境内で材料を転がすことにより、静置炉で一般的なホットスポットとコールドスポットを排除し、均質性を強制的に作り出します。
均一な加熱のための主要なメカニズム
均一性がどのように達成されるかを理解するためには、キルンの機械設計とその熱発生方法との相乗効果を見る必要があります。これら二つの側面が連携して一貫した結果をもたらします。
機械的攪拌：回転の役割
長い円筒形の筒であるキルンシェルは、わずかな傾斜をつけて軸を中心にゆっくりと回転します。この回転は、2つの重要な役割を果たします。
第一に、駆動力となり、高い方の端から投入された材料が排出端に向かって徐々に移動するようにします。これにより、連続的で予測可能なプロセスフローが作成されます。
連続的な転がり：リフターの機能
キルンシェルの内壁には、リフターまたはフライトと呼ばれる板が固定されています。キルンが回転すると、これらのリフターがベッドの下部にある材料を持ち上げます。
一定の高さまで持ち上げられると、材料はキルン上部の熱い空き空間を通り抜け、カスケード状に、あるいは「ベール」状に落下します。この動作が、混合、塊の分解、およびすべての粒子表面を熱源にさらすための主要なメカニズムとなります。
精密な熱入力：電気加熱の利点
ここで電気ロータリーキルンは一線を画します。燃料で燃焼させるキルンが熱ガス流に頼るのに対し、電気キルンは抵抗加熱要素を使用します。
これらの要素は、キルンの長さに沿って複数の独立して制御可能なゾーンに配置されていることがよくあります。これにより、極めて精密な温度プロファイルが可能となり、乾燥、予熱、最終焼成などの異なるプロセスステップが、材料が通過するにつれて最適な温度で発生することを可能にします。
間接的な熱伝達
熱は主に放射によって材料に伝達されます。電気要素がキルンの内壁を加熱し、それが次に材料のベッドにエネルギーを放射します。材料がリフターによって開いた空間をカスケード状に通過する際、要素や高温の耐火壁からの放射熱にも直接さらされます。この伝導熱伝達と放射熱伝達の組み合わせは、非常に効率的で均一です。
運用のトレードオフの理解
理論的な均一性を達成するには、注意深い運転制御が必要です。設計原理は堅実ですが、性能は特定の処理材料に合わせてシステムを調整することに依存します。
材料の流れと滞留時間
回転速度とキルンの傾斜角は、滞留時間、つまり材料がキルン内に留まる時間を直接制御します。
回転速度が速い、または角度が急であるほど、滞留時間が短くなり、スループットは増加しますが、焼成の化学反応には不十分な時間しか与えられない可能性があります。プロセスが遅いと完全な反応が保証されますが、出力は低下し、材料が過熱する危険性があります。
リフターの設計と材料特性
リフターの設計は万能ではありません。リフターの形状、数、配置は、材料の粒子サイズ、密度、安息角などの特性に合わせて調整する必要があります。
不適切なリフター設計を使用すると、転がり作用が悪くなる可能性があります。一部の材料はリフトされずにキルンの底を滑る可能性があり、他の材料は遠くまで運ばれすぎて、不均一なカーテンと非効率な加熱を引き起こす可能性があります。
熱損失とエネルギー効率
精密である一方で、電気熱はエネルギーを大量に消費します。キルン内部の温度の均一性は、外殻の優れた断熱性に依存します。
大幅な熱損失は、運用コストを増加させるだけでなく、キルンシェル近くにコールドスポットを作り出し、システムが設計した均一性を損なう可能性があります。
均一な焼成のためにキルンを最適化する
これらの原則を効果的に適用するには、キルンの運用パラメータを主要な処理目標と一致させる必要があります。目標に基づいて、次の調整を検討してください。
- 製品品質の最大化が主な焦点である場合：各加熱ゾーンの温度の微調整を優先し、リフターの設計が連続的で適切に分散された材料のカーテンを提供することを保証します。
- スループットの向上が主な焦点である場合：回転速度を徐々に上げながら、短い滞留時間を補うために温度プロファイルを上げる実験を行い、焼成が不完全な製品がないか注意深く監視します。
- エネルギー効率の向上が主な焦点である場合：断熱が最適であることを確認し、熱損失を製品単位あたり最小限に抑えるために設計能力でキルンを操作し、頻繁な始動と停止を避けます。
動きと熱のこれらの相互に関連する原則を理解することにより、焼成プロセスを習得し、一貫した高品質の結果を達成することができます。
要約表：
| メカニズム | 均一な焼成における役割 |
|---|---|
| 回転 | 材料を連続的に転がし、均等な露出を促進する |
| リフター | 材料をカスケードさせて加熱のための均一なベールを作成する |
| 電気加熱ゾーン | 精密なゾーンごとの温度制御を提供する |
| 間接熱伝達 | 放射を利用して効率的で均一な加熱を行う |
| 運用パラメータ | 材料固有の最適化のために調整可能 |
KINTEKの高度な電気ロータリーキルンで完璧な焼成を実現しましょう！優れた研究開発と社内製造を活用し、当社はロータリーキルン、マッフル炉、チューブ炉、真空炉・雰囲気炉、CVD/PECVDシステムを含む多様な研究室向けにカスタマイズされた高温ソリューションを提供します。当社の強力なカスタムメイド能力により、お客様固有の実験ニーズに正確に対応し、均一な結果と効率の向上を保証します。プロセス最適化についてご相談いただくには、今すぐお問い合わせください！

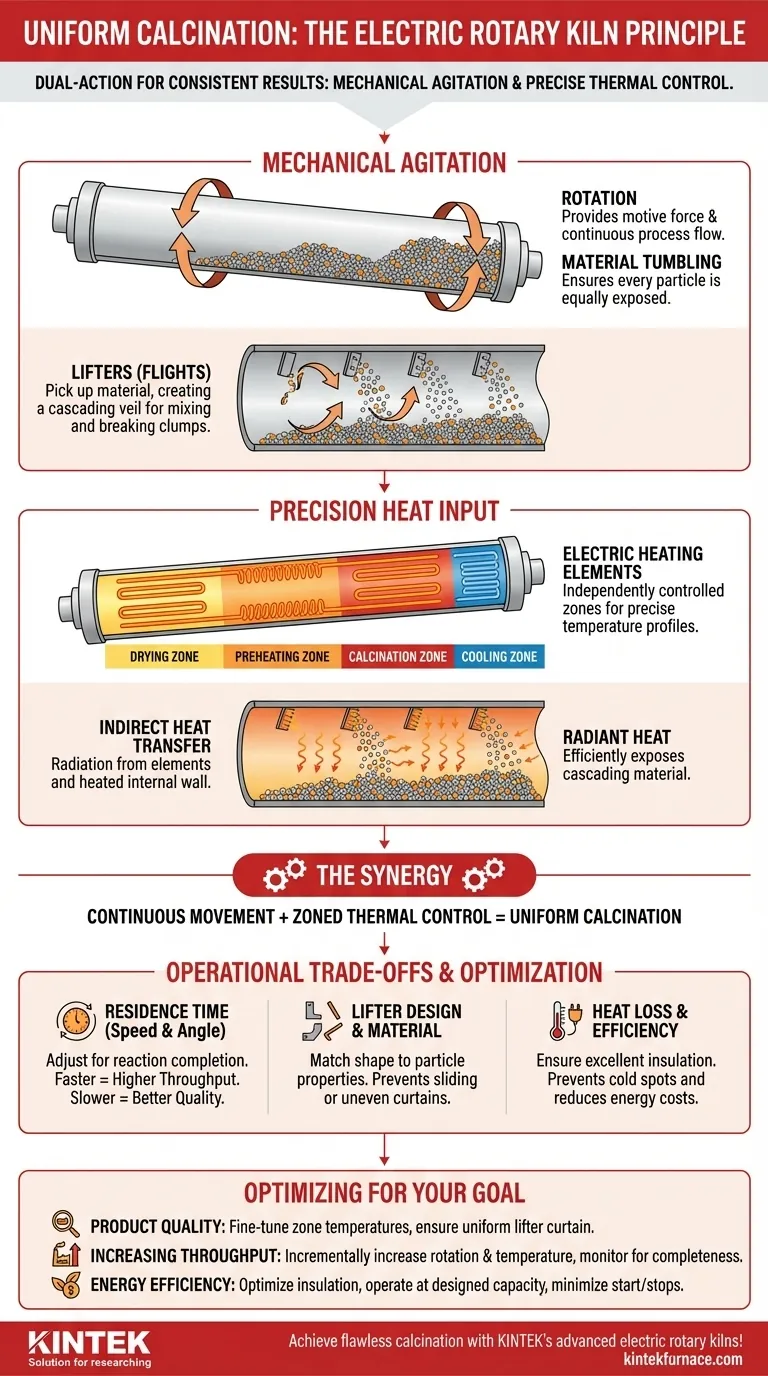

ビジュアルガイド
