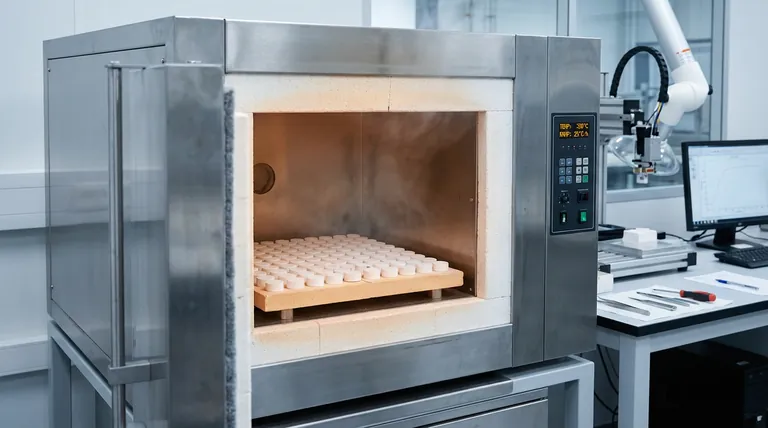

精密な温度制御が位置合わせを維持する主要なメカニズムです。 工業用グレードの電気箱型炉は、特に設計された低速加熱率（通常、250°Cから500°Cの重要な範囲内で毎時25°C）を実装することにより、高スループットサンプルが整列したままであることを保証します。この段階的な温度ランプにより、犠牲的なPETトレイは激しいガス流を発生させることなく穏やかに燃焼し、サンプルディスクが変位することなく耐火基板上にその場で着地することができます。
犠牲材料の燃焼率を厳密に制御することにより、炉は、そうでなければ軽量サンプルを変位させる可能性のあるガス流を防止し、自動化された下流検出に必要な正確なX-Y座標を保持します。
その場での位置合わせのメカニズム
ガス膨張の制御
加熱の初期段階におけるサンプル位置合わせに対する最大の脅威は乱気流です。
温度が速すぎると、サンプルを保持している犠牲PETトレイが急速に燃焼または分解します。
この急速な分解は、軽量サンプルディスクを位置から吹き飛ばす可能性のある、突然の高体積のガスを生成します。
重要な温度範囲
これを防ぐために、炉は250°Cから500°Cの間の非常に特定の加熱プロファイルを使用します。
このゾーンでの加熱率を毎時約25°Cに制限することにより、炉は遅く、制御された燃焼を強制します。
これにより、ガスが管理可能な速度で発生し、チャンバー内の環境が比較的静止した状態に保たれます。
重力支援配置
PETトレイがゆっくりと分解するにつれて、重力が制御された方法で作用します。
支持構造が激しくではなく徐々に消滅するため、サンプルディスクは真下に沈みます。
それらは元の配列レイアウトで耐火基板に着地し、後で自動ロボットがそれらを見つけるために必要な座標を維持します。
焼成段階の役割
熱安定性の確立
位置合わせが確保され、トレイが除去されると、炉は実際の焼成温度範囲、通常は700°Cから900°Cに移行します。
電気箱型炉は、これらの温度で安定した熱場を提供し、予備的な固相反応を誘発します。
前駆体形成
この高温段階で、原料酸化物は反応してフェライト前駆体構造を形成します。
このステップは、最終焼結段階での体積収縮を最小限に抑えるために重要です。
ただし、この段階の成功は、サンプルが正しい位置にあるかどうかに完全に依存しており、これは以前の低温ランプ中に決定されました。
トレードオフの理解
プロセス時間対位置精度
この方法における主なトレードオフは時間です。
毎時25°Cの加熱率は、急速な焼成と比較して処理サイクルを大幅に延長します。
しかし、この特定のランプをスピードアップしようとすると、ほぼ確実に「スクランブル」したサンプルと自動検出システムの失敗につながります。
材料依存性
この位置合わせ戦略は、使用される犠牲材料（この場合はPET）に大きく依存します。
加熱プロファイルは、トレイ材料の分解特性に合わせて特別に調整する必要があります。
ランプレートを調整せずにトレイ材料を変更すると、ガス流が再導入されたり、サンプル純度に影響を与える不要な残留物が残ったりする可能性があります。
目標に合わせた適切な選択
高スループットプロセスを成功させるためには、特定の運用ニーズに基づいて加熱プロファイルを優先する必要があります。
- 主な焦点が自動検出の場合： 座標保持を保証するために、250°Cから500°Cの間で25°C/hのランプレートを厳密に遵守してください。
- 主な焦点が相組成の場合： 適切な固相反応を促進するために、炉が700°Cから900°Cの範囲で安定した熱場を維持できることを確認してください。
高スループット焼成の成功は、目標温度に達するだけでなく、そこに至るまでの道のりをどれだけ慎重にナビゲートしたかによって定義されます。
概要表：
| プロセス段階 | 温度範囲 | 加熱率 | 主な機能 |
|---|---|---|---|
| 低速燃焼 | 250°C - 500°C | 25°C/時間 | 穏やかなトレイ分解；サンプル変位防止 |
| その場での位置合わせ | 重要なウィンドウ | 制御された | 耐火基板への重力支援配置 |
| 焼成段階 | 700°C - 900°C | 標準 | 固相反応および前駆体形成 |
| 最終焼結 | 目標ピーク | 安定化 | 体積収縮制御と材料緻密化 |
KINTEKの精密加熱ソリューションでラボのスループットを最大化しましょう。専門的なR&Dと製造に裏打ちされた、カスタマイズ可能なマッフル、チューブ、ロータリー、真空、CVDシステムを提供しており、自動化されたワークフローで厳密な位置精度を維持するように設計されています。KINTEKで高温プロセスを最適化しましょう—今すぐお問い合わせください！

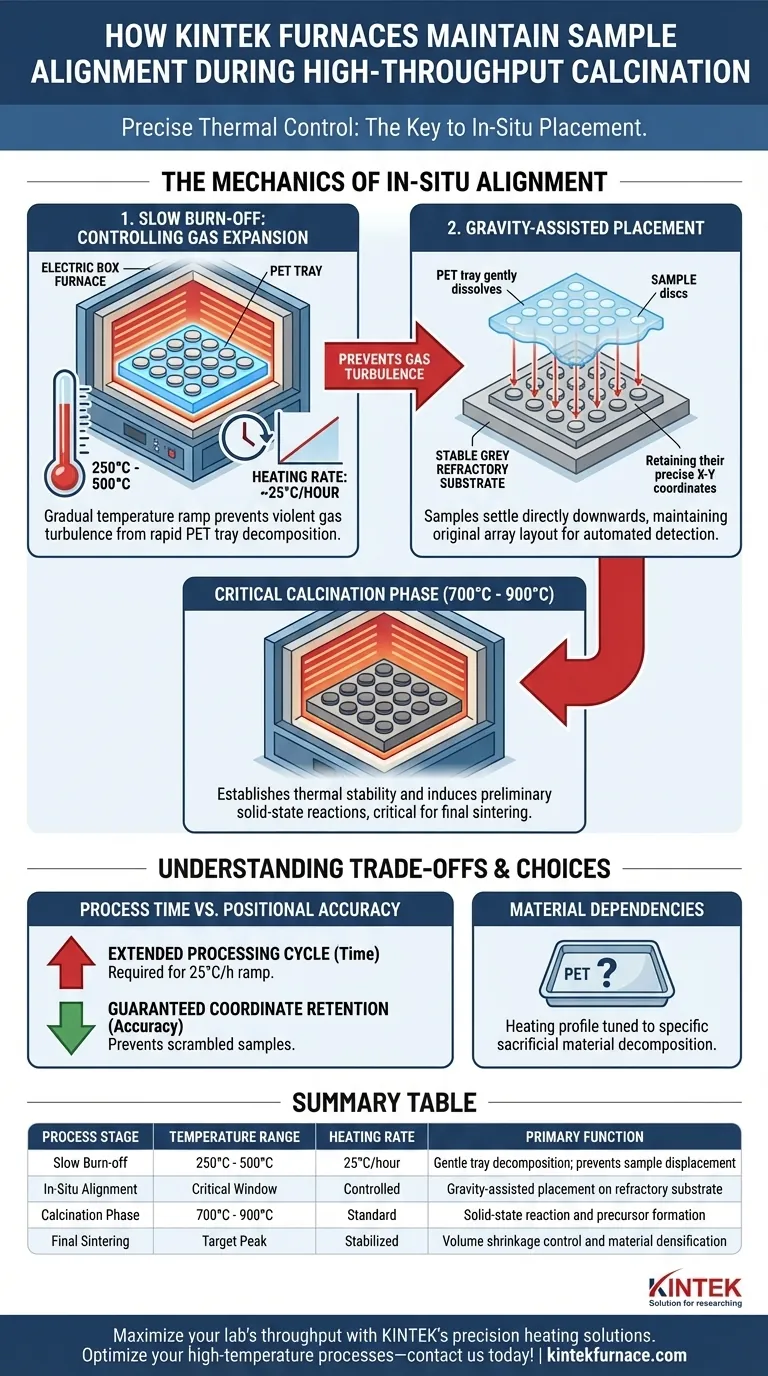

ビジュアルガイド
参考文献
- Christopher Hampson, Matthew J. Rosseinsky. A high throughput synthetic workflow for solid state synthesis of oxides. DOI: 10.1039/d3sc05688k
