真空乾燥炉は、圧力差を作り出すことで効率的な封止を保証し、液体相変化材料（PCM）を多孔質骨格の微細構造に物理的に押し込みます。まずサポート材料の細孔から空気を排気することで、炉は内部抵抗を排除し、圧力が回復したときに大気圧と毛細管現象が溶融PCMをナノメートルサイズの空隙に深く駆動できるようにします。
真空含浸の核心メカニズムは、空気ポケットを活性熱材料に置き換えることです。このプロセスは、負圧の空隙と大気圧の復元力の相乗効果を利用して、材料の密度を最大化し、漏れを防ぎます。
真空含浸の仕組み
サポート骨格の排気
プロセスは、多孔質サポート材料（バイオマスカーボンや鉱物など）を真空炉に配置することから始まります。システムは、材料内の微細孔および中間孔に閉じ込められた空気を抽出し、きれいな空隙を作成します。
負圧環境の作成
空気を取り除くことで、骨格構造の内部に負圧状態が作成されます。このステップは、閉じ込められた空気が液体が小さな空隙に入るのを物理的にブロックするバリアとして機能するため、重要です。
大気圧の駆動力
骨格が溶融PCM（パラフィンやポリエチレングリコールなど）に浸されたら、システムは大気圧を回復します。この外部圧力は強力な差圧を生み出し、空の細孔に液体PCMを強制的に押し込みます。
ナノスケールでの毛細管作用
大気圧が充填を開始する一方、毛細管力が液体をナノメートルサイズの細孔に引き込むのを助けます。この二重力メカニズムにより、PCMがサポート構造内の利用可能な最大体積を占めることが保証されます。
安定性とパフォーマンスの確保
高い充填率の達成
真空含浸により、単純な浸漬法と比較してPCMの密度が大幅に高い複合材料が得られます。これにより、充填率が最大化され、最終材料の総エネルギー貯蔵容量が直接増加します。
漏れの防止
深い浸透は、PCMコアと多孔質フレームワークとの間の強い相互作用を促進します。この構造的統合により、材料が効果的に固定され、熱サイクル中にPCMが溶融しても漏れを防ぎます。
継続的な加熱の必要性
真空炉は、含浸プロセス全体を通して継続的な加熱を提供します。これにより、PCMは低粘度の液体状態に維持され、早期の固化なしに複雑な細孔構造にスムーズに流れることが保証されます。
トレードオフの理解
機器への依存
封止の効率は、生成される真空の品質に直接関係しています。不十分な負圧は残留空気ポケットを残し、材料の熱容量を永久に低下させます。
プロセスの複雑さ
表面コーティングや単純な混合と比較して、真空含浸は多段階プロセスです。骨格が損傷しないようにしながら充填を最大化するために、温度、真空レベル、および再加圧タイミングの正確な制御が必要です。
目標に合わせた適切な選択
形態安定性PCMの構築を最適化するために、特定のパフォーマンスターゲットを検討してください。
- 主な焦点が最大エネルギー密度である場合：真空システムがナノメートルサイズの細孔を排気して、サポート骨格の内部体積全体を利用できることを確認してください。
- 主な焦点が漏れ防止である場合：高い気孔率を持つサポート骨格を選択し、継続的な加熱を維持して、PCMが内部フレームワークに完全に浸透し、結合することを保証してください。
真空乾燥炉は、多孔質骨格をパッシブキャリアからアクティブで高効率な熱貯蔵複合材料に変換します。
概要表：
| プロセス段階 | メカニズム | 材料への影響 |
|---|---|---|
| 排気 | 微細孔からの空気除去 | 内部抵抗と空気ポケットを排除する |
| 含浸 | 負圧差 | 溶融PCMを多孔質骨格に深く押し込む |
| 加熱 | 継続的な熱制御 | スムーズな液体流動のために低粘度を維持する |
| 回復 | 大気圧駆動 | PCM充填率とエネルギー密度を最大化する |
KINTEKで材料研究をレベルアップ
KINTEKの精密エンジニアリングされた熱ソリューションで、熱貯蔵複合材料の可能性を最大限に引き出しましょう。専門的なR&Dと製造に裏打ちされたKINTEKは、高性能の真空、マッフル、チューブ、ロータリー、およびCVDシステムを提供しています。これらはすべて、真空含浸と形態安定性材料構築の厳しい要求を満たすように完全にカスタマイズ可能です。
生産規模の拡大であっても、ナノメートルスケールの空隙の改良であっても、当社の実験用高温炉は、漏れを防ぎエネルギー密度を最大化するために必要な継続的な加熱と深い真空レベルを保証します。今すぐお問い合わせいただき、ラボに最適なシステムを見つけてください！

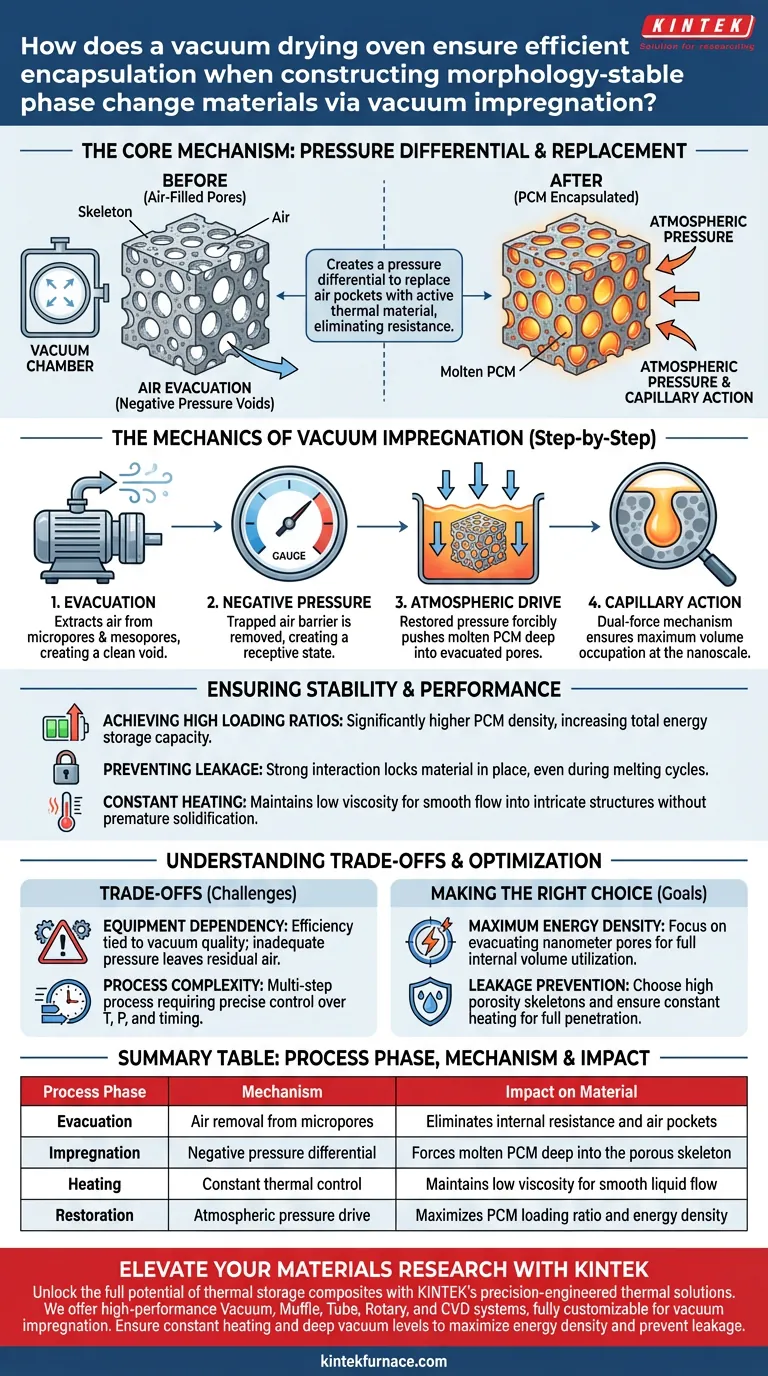

ビジュアルガイド
参考文献
- Yuan Jia, Yushi Liu. Recent advances in energy storage and applications of form‐stable phase change materials with recyclable skeleton. DOI: 10.1002/cnl2.117
