チューブ炉は高度に制御された熱環境を提供します。これは、シリコンナノワイヤの繊細な酸化プロセスに合わせて特別に調整されています。通常、500℃や850℃といった精密な温度で動作し、高品質な酸化膜を成長させるために、酸素雰囲気と熱処理時間を厳密に制御します。
コアインサイト：チューブ炉は単なる熱源ではなく、構造ナノエンジニアリングのための精密機器です。温度と酸素流量のバランスを取ることで、犠牲酸化膜またはパッシベーション膜を作成し、ナノワイヤコアを物理的に縮小し、界面欠陥を最小限に抑えることで電気的信頼性を向上させます。
精密な熱制御
ターゲット温度ゾーン
シリコンナノワイヤの酸化において、炉は単に熱を加えるのではなく、特定の目標温度、特に500℃または850℃を維持します。
これらの正確な温度を達成することは、シリコンの酸化速度が温度に大きく依存するため、極めて重要です。
温度プロファイルの均一性
最高温度に達するだけでなく、炉は加熱ゾーン全体で一貫した温度プロファイルを確保する必要があります。
均一な加熱により、バッチ内のすべてのナノワイヤが同じ酸化速度で処理され、直径や酸化膜厚のばらつきを防ぎます。
雰囲気と時間制御
酸素雰囲気の制御
炉は、酸素リッチな雰囲気の精密な導入と制御を可能にします。
雰囲気の流量を管理することで、シリコン表面への反応性ガスの一定供給を保証し、これは均一な酸化膜成長に不可欠です。
保持時間の管理
熱処理時間、しばしば保持時間と呼ばれるものは、温度と同じくらい重要です。
チューブ炉を使用すると、ナノワイヤが目標温度に留まる時間を正確に制御でき、最終的な酸化膜の厚さを効果的に決定します。
ナノワイヤ構造への影響
物理的直径の縮小
このプロセスの主な目的の1つは、ナノワイヤコアの物理的直径を縮小することです。
シリコンが酸化すると、外層が二酸化シリコンに変換され、下の導電性シリコンコアが効果的に収縮します。
デバイス信頼性の向上
制御された環境により、高品質のパッシベーション膜の成長が可能になります。
この膜は、界面トラップ密度を最小限に抑えるために不可欠であり、電子散乱を低減し、最終デバイスの信頼性とパフォーマンスを大幅に向上させます。
トレードオフの理解
不適切なパラメータのリスク
炉は制御能力を提供しますが、不適切な温度（例：最適な500℃/850℃ポイントからの逸脱）を選択すると、制御不能な酸化につながる可能性があります。
温度が高すぎるか、保持時間が長すぎると、シリコンコアを過剰に消費し、ナノワイヤの導電性を損なうリスクがあります。
雰囲気の安定性
酸化膜の品質は、ガスの雰囲気の純度と流量の一貫性に直接関係しています。
ガス流量の変動は、不均一なパッシベーションを引き起こし、熱設定が正しくても、電荷をトラップしてデバイスパフォーマンスを低下させる欠陥を生み出す可能性があります。
酸化戦略の最適化
シリコンナノワイヤで最良の結果を得るには、特定のエンジニアリング上の制約に合わせて炉の設定を調整してください。
- 次元制御が主な焦点の場合：保持時間の精密な管理を優先し、コアが所望の直径に達したときに酸化を正確に停止させます。
- デバイスパフォーマンスが主な焦点の場合：純粋で安定した酸素雰囲気を維持することに焦点を当て、界面トラップ密度を最小限に抑え、高品質のパッシベーション膜を確保します。
チューブ炉の効果的な使用は、温度、時間、および雰囲気の同期にあり、原子レベルでナノワイヤをエンジニアリングします。
要約表：
| 技術的条件 | 具体的な制御メカニズム | シリコンナノワイヤへの影響 |
|---|---|---|
| 温度 | 固定設定点（500℃または850℃） | 酸化速度と均一な成長を決定 |
| 雰囲気 | 酸素リッチガス流量制御 | パッシベーションのための反応物供給を保証 |
| 保持時間 | 精密な熱処理時間 | 最終コア直径と酸化膜厚を制御 |
| 均一性 | 一貫した加熱ゾーンプロファイル | バッチの直径/品質のばらつきを防ぐ |
KINTEKでナノテクノロジー研究をレベルアップ
KINTEKの業界をリードする熱ソリューションで、シリコンナノワイヤ製造の精度を最大化しましょう。専門的なR&Dと製造に裏打ちされたKINTEKは、高性能のチューブ炉、マッフル炉、ロータリー炉、真空炉、CVDシステムを提供しています。これらはすべて、お客様固有の実験室要件を満たすために完全にカスタマイズ可能です。
超安定した酸素雰囲気が必要な場合でも、精密な保持時間管理が必要な場合でも、当社のシステムは界面欠陥を最小限に抑え、デバイスの信頼性を最適化するように設計されています。お客様のアプリケーションに最適な炉を見つけるために、今すぐお問い合わせください！

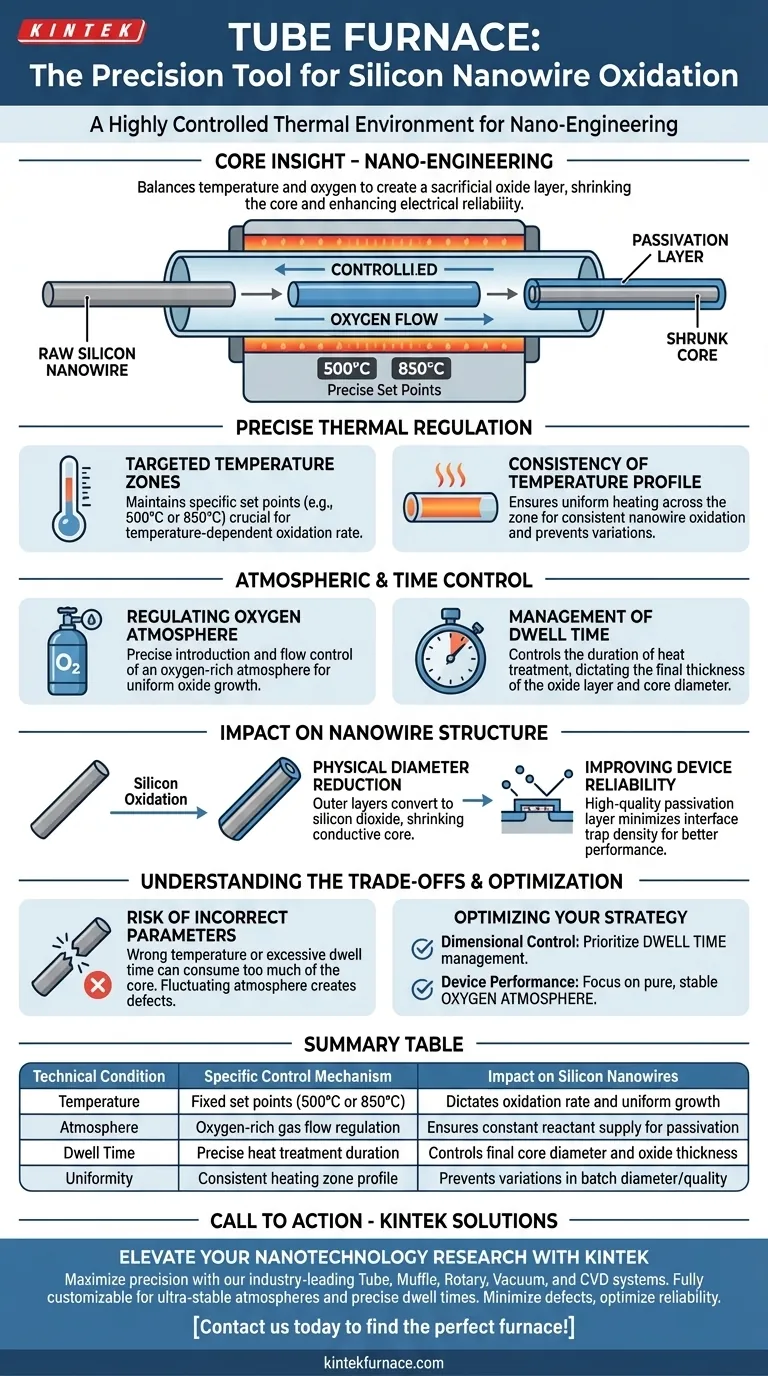

ビジュアルガイド
参考文献
- Lei Wu, Linwei Yu. Step-necking growth of silicon nanowire channels for high performance field effect transistors. DOI: 10.1038/s41467-025-56376-x
