Cspbbr3薄膜の成長において、化学気相成長（Cvd）システムはどのような役割を果たしますか？単結晶の精度をマスターする。

化学気相成長（CVD）システムは、CsPbBr3無機ペロブスカイト薄膜を作製するための精密成長エンジンとして機能します。ターゲット基板上に、単結晶特性を示す大面積で高品質な薄膜の直接成長を促進します。

主なポイント CVDシステムは、原材料の前駆体と機能的なマイクロ・ナノデバイスの間の忠実度の高いブリッジとして機能します。蒸気輸送と反応環境をマスターすることにより、標準的な溶液ベースの方法では達成が困難な、優れた結晶性と表面均一性を持つCsPbBr3薄膜を生成します。

精密制御のメカニズム

前駆体蒸気の輸送管理

CVDシステムの基本的な役割は、前駆体蒸気の輸送を管理することです。

前駆体が溶媒に溶解している液体法とは異なり、CVDは気相で動作します。これにより、化学成分を基板表面に制御して移動させることができます。

反応環境の調整

無機ペロブスカイトの成長を成功させるには、安定した反応環境が必要です。

CVDシステムにより、CsPbBr3が形成される条件を精密に制御できます。この調整により、高品質な結晶成長に最適な速度で化学反応が発生することが保証されます。

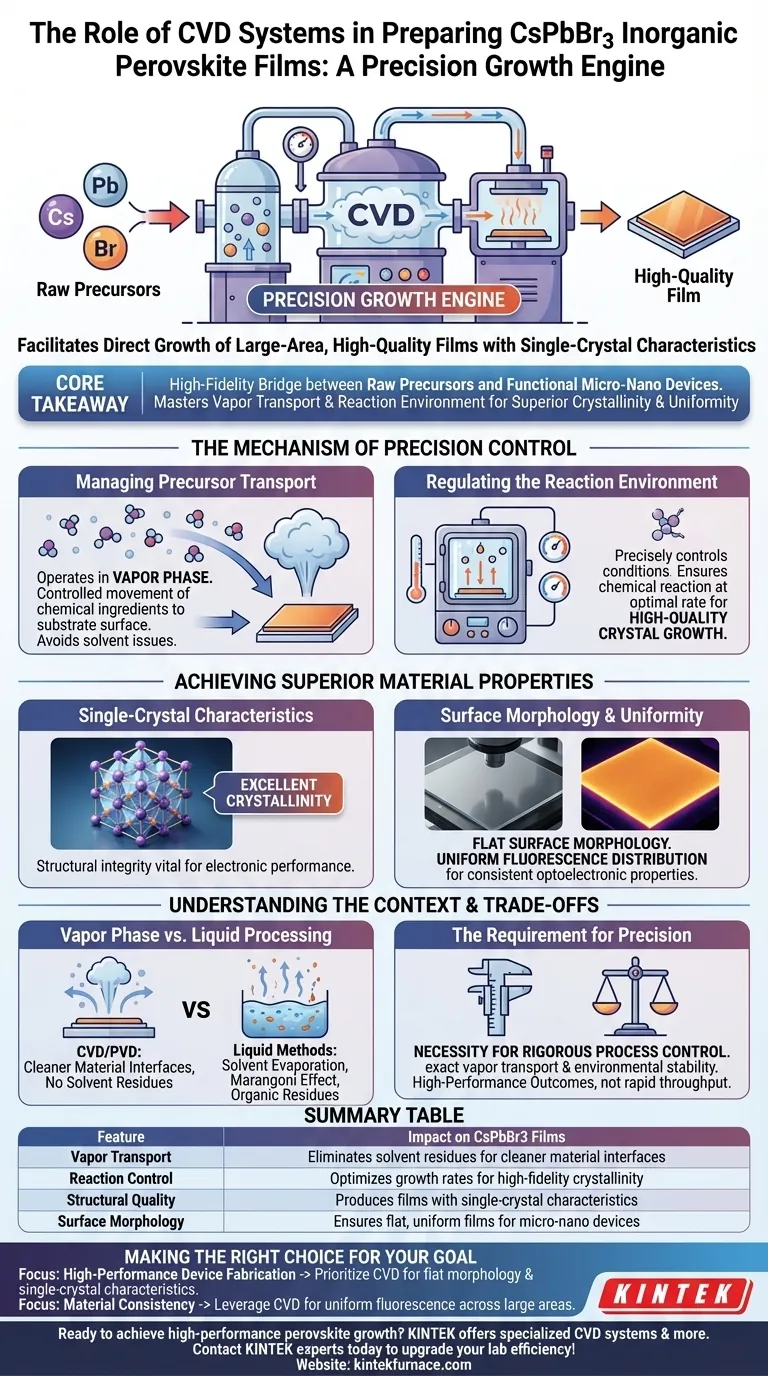

CsPbBr3薄膜の成長において、化学気相成長（CVD）システムはどのような役割を果たしますか？単結晶の精度をマスターする。

優れた材料特性の達成

単結晶特性

適切に調整されたCVDプロセスの最も重要な成果は、薄膜の構造品質です。

このシステムにより、優れた結晶性を持つ薄膜の成長が可能になり、多くの場合、単結晶に似た特性を持ちます。この構造的完全性は、最終材料の電子性能にとって不可欠です。

表面形態と均一性

マイクロ・ナノデバイスにとって、薄膜の物理的景観は内部構造と同じくらい重要です。

CVDシステムは、平坦な表面形態を持つ薄膜を生成します。さらに、均一な蛍光分布を保証し、オプトエレクトロニクス特性が大面積薄膜全体で一貫していることを示します。

文脈とトレードオフの理解

気相 vs. 液体処理

インクジェット印刷などの液体ベースの方法は溶媒蒸発の管理とマランゴニ効果のような影響の防止に焦点を当てていますが、気相成長は異なるアプローチをとります。

物理気相成長（PVD）と同様に、CVDは有機溶媒残留物を回避する領域で動作します。これにより、液体処理でよく見られる「溶媒誘発エッチング」の問題が排除され、よりクリーンな材料界面が得られます。

精密さの必要性

CVDシステムを使用する主なトレードオフは、厳格なプロセス制御の必要性です。

システムは蒸気の正確な輸送と環境の安定性に依存しているため、これらのパラメータのずれは単結晶特性の成長を妨げる可能性があります。これは、迅速で低忠実度のスループットではなく、高性能な結果のために設計された方法です。

目標に合った適切な選択

主な焦点が高性能デバイスの製造である場合： 効率的なマイクロ・ナノデバイスに必要な平坦な形態と単結晶特性を得るために、CVDを優先してください。

主な焦点が材料の一貫性である場合： CVDシステムが大面積にわたって均一な蛍光分布を作成する能力を活用し、信頼性の高いパフォーマンスデータを確認してください。

CVDシステムは、揮発性の前駆体を、高度な無機ペロブスカイトアプリケーションに不可欠な、堅牢で高品質な材料プラットフォームに変革します。

概要表：

特徴	CsPbBr3薄膜への影響
蒸気輸送	溶媒残留物を排除し、よりクリーンな材料界面を実現
反応制御	高忠実度の結晶化のための成長速度を最適化
構造品質	単結晶特性を持つ薄膜を生成
表面形態	マイクロ・ナノデバイス用の平坦で均一な薄膜を保証
