単一の数値が引用されることが多いですが、熱処理炉の一般的な作動真空度は単一の値ではなく範囲であり、通常は10⁻¹ Paから10⁻⁵ Paの範囲です。必要な正確なレベルは、処理する特定の材料と望ましい結果によって決まります。なぜなら、より高い真空は大気汚染に対する保護をより強化するからです。
重要な点は、「正しい」真空レベルは可能な限り低い圧力を達成することではないということです。これは、特定の温度で酸化などの望ましくない化学反応を防ぐのに十分な純粋な環境を作り出すために計算された工学的な決定であり、プロセスの要件と時間とコストのバランスを取るものです。
熱処理において真空が不可欠な理由
真空を使用する主な目的は、高温で望ましくない反応を引き起こす大気ガス（主に酸素、窒素、水蒸気）を除去することです。この制御された環境は、従来の雰囲気炉に比べていくつかの明確な利点をもたらします。
酸化と脱炭の防止
高温では、ほとんどの金属は酸素と容易に反応し、表面に酸化スケールの層を形成します。真空炉は大部分の酸素分子を除去し、酸化を防ぎ、部品が明るくきれいな表面を維持することを保証します。これは、鋼の表面から炭素が失われ、軟化し、機械的特性が劣化する脱炭を防ぐためにも重要です。
表面の清浄度の確保
真空環境は、新しい汚染物質の生成を防ぐ以上のことをします。真空下では、材料表面に存在する既存の揮発性汚染物質が、加熱サイクル中に「脱ガス」または蒸発します。これにより極めて清浄な表面が得られ、ろう付けやコーティングなどの二次プロセスにとって重要となります。
正確な温度制御の実現
ほぼ真空状態では、熱伝達は主に放射によって行われ、対流によるものではありません。これにより、循環するガスによって引き起こされるホットスポットやコールドスポットがなくなり、極めて均一な加熱と冷却が可能になります。この正確な熱制御は、敏感な合金で特定の微細構造と材料特性を達成するために不可欠です。
真空レベルとその応用の理解
「真空」という用語は広い圧力範囲をカバーします。熱処理の場合、これらは通常、低真空域と高真空域に分類され、それぞれ異なるタスクに適しています。
低～中真空（10 Pa～10⁻¹ Pa）
この範囲は、多くの汎用熱処理で十分です。焼きならし、焼鈍、応力除去などのプロセス中に、反応性の低い材料の著しい酸化を防ぐのに十分な酸素を除去します。保護と比較的短い排気時間との良好なバランスを提供します。
高真空（10⁻² Pa～10⁻⁵ Pa）
このレベルの真空は、より敏感な用途に必要です。チタン、難治性金属、特定のステンレス鋼などの反応性の高い材料を処理するには、わずかな汚染も防ぐために高真空が必要です。また、強固な冶金結合を達成するために酸化物フリーの表面が絶対条件である真空ろう付けや焼結などのプロセスの標準でもあります。
重要なトレードオフ：性能 vs. コスト
真空レベルの選択は、技術的な問題だけでなく、経済的かつ運用の決定でもあります。可能な限り高い真空を目指すことが常に最善の戦略とは限りません。
限界収穫の法則
より高い真空（より低い圧力）を達成するには、より高度で高価なポンプシステム（例：拡散ポンプやターボ分子ポンプの追加）が必要です。さらに重要なのは、チャンバーから最後の少量のガス分子を除去しようとすると、排気時間が指数関数的に増加することです。
プロセスへの真空の適合
目標は、タスクに十分な真空レベルを使用することです。単純な低炭素鋼の応力除去サイクルに高真空システムを使用するのは非効率的でコストがかかります。逆に、低真空炉で反応性合金のろう付けを試みると、ろう付けが失敗し、酸化した接合部になる可能性が高いです。材料、温度、プロセスの目標が真空要件を決定する必要があります。
プロセスの適切な真空の選択
選択は、材料と目標によって直接導かれるべきです。処理温度における表面清浄度の必要なレベルと合金の反応性を考慮してください。
- 一般的な処理（例：低合金鋼の応力除去、焼きならし）が主な焦点の場合： 低～中真空（約10 Pa～10⁻¹ Pa）で通常十分であり、コスト効率も優れています。
- 反応性材料（例：チタン、特殊合金、工具鋼）の処理が主な焦点の場合： 汚染を防ぎ、材料の完全性を確保するために高真空（10⁻² Pa～10⁻⁵ Pa）が必要です。
- 高純度接合（例：真空ろう付け、拡散接合、焼結）が主な焦点の場合： 適切な冶金結合のために酸化物フリーの表面を保証するには、高真空（通常10⁻³ Pa以下）を使用する必要があります。
結局のところ、適切な真空レベルを選択することは、材料のために理想的な目に見えないシールドを作成するための意図的な選択なのです。
要約表：
| 真空レベル | 圧力範囲 | 一般的な用途 | 主な利点 |
|---|---|---|---|
| 低～中 | 10 Pa～10⁻¹ Pa | 低合金鋼の焼きならし、焼鈍、応力除去 | コスト効率が良い、酸化を防ぐ、排気時間が短い |
| 高 | 10⁻² Pa～10⁻⁵ Pa | 反応性材料（例：チタン）の処理、真空ろう付け、焼結 | 汚染を防ぐ、表面の清浄度を保証する、強固な冶金結合を可能にする |
最適な真空ソリューションで熱処理プロセスを強化する準備はできましたか？ KINTEKは、多様な研究室のニーズに対応するために調整された真空・雰囲気炉を含む先進的な高温炉を専門としています。当社の卓越した研究開発と社内製造により、反応性合金や高純度接合用途での作業など、お客様固有の実験要件に正確に適合する深いカスタマイズを提供します。当社の専門知識がお客様の結果を最適化し、効率を高める方法について、今すぐお問い合わせください！

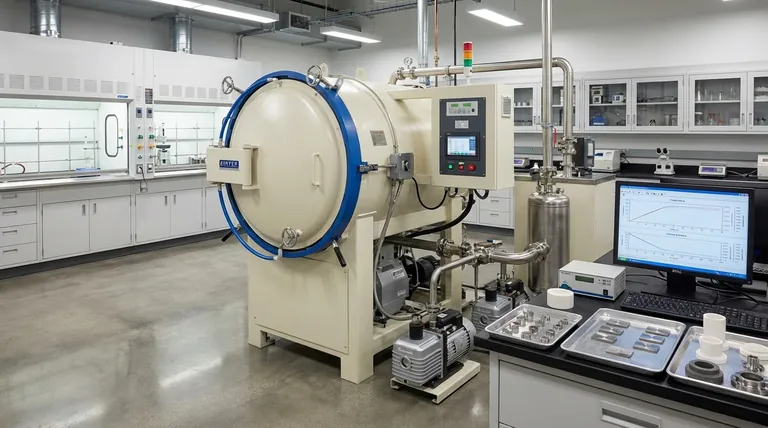

ビジュアルガイド
