誘導炉の核心は、電磁誘導とジュール熱の原理に基づいて動作します。 交流電流が銅コイルを流れ、急速に反転する磁場を生成します。この磁場内に金属などの導電性材料が置かれると、その金属内部に「渦電流」として知られる円形の電流が直接誘導されます。これらの電流は、材料自身の電気抵抗に逆らって流れるため、強力な局所的な熱を発生させ、材料を内側から溶かします。
材料を外部から加熱する従来の炉とは異なり、誘導炉は磁場を利用して材料自体を発熱源にします。この根本的な違いが、その速度、効率、精度の鍵となります。
誘導加熱の仕組み：ステップごとの解説
原理を真に理解するには、発生する物理現象の順序に分解すると役立ちます。各ステップが次のステップを直接可能にし、金属の溶解に至ります。
交流コイルと磁場
誘導炉は、通常、銅管で作られた強力なコイルから始まります。このコイルに高周波の交流（AC）電流が流されます。
この交流電流は、コイルの内部および周囲の空間にダイナミックで急速に変化する磁場を生成します。電流の周波数が、この磁場の特性と加熱効果を決定します。
電磁誘導
これは作用している中心的な科学原理であり、ファラデーの誘導の法則によって記述されます。導電性材料（「チャージ」）がコイル内に置かれると、変動する磁場が材料内に電気電圧を誘導します。
重要なのは、磁場が材料に物理的に触れる必要はなく、直接貫通することです。
渦電流の役割
誘導された電圧により、金属チャージ内に強力な渦巻状の電流が流れます。これらは渦電流として知られています。
これらは、外部磁場によってエネルギーを与えられ、材料内部で回転する小さな電気の渦と考えるとよいでしょう。
ジュール熱：電流から熱へ
すべての材料にはある程度の電気抵抗があります。渦電流が金属内を流れるとき、この抵抗に遭遇します。
この抵抗を克服するために費やされたエネルギーは、直接熱に変換されます。この現象はジュール熱として知られています。この内部発熱が、材料の温度を急速に融点まで上昇させるものです。
誘導炉の主要コンポーネント
動作原理は、連携して機能するいくつかの重要なコンポーネントによって実現されます。
誘導コイル
これは炉の心臓部です。ほぼ常に中空の銅管で作られており、内部に冷却水を流せるようになっています。関与する電流が非常に大きいため、コイル自体が過熱して溶けてしまうのを防ぐためです。
るつぼ
これは、金属チャージを保持する耐火性の容器またはコンテナです。その材料は重要です。
- 非導電性るつぼ（例：セラミック）は、金属チャージのみを加熱したい場合に使用されます。磁場はるつぼを通過し、金属内にのみ電流を誘導します。
- 導電性るつぼ（例：グラファイト）は、チャージと同時に磁場によって加熱されます。これは、るつぼからの熱伝達を介して非導電性材料を溶解するのに役立ちます。
電源
炉には、標準的な商用電源（例：50/60 Hz）を高周波ACに変換するための特殊な電源が必要です。このユニットは、変圧器、高周波インバーター、コンデンサバンクで構成されています。
トレードオフと利点の理解
いかなる技術もすべての用途に完璧であるわけではありません。誘導加熱の原理は、明確な長所と短所を生み出します。
利点：速度と効率
熱が材料内部で直接生成されるため、溶解は非常に高速でエネルギー効率が高くなります。燃料炉のように、熱が最初にチャンバーを満たし、次に材料の外部からゆっくりと浸透する必要がある場合に比べて、熱の無駄がほとんどありません。
利点：純度と制御
誘導加熱はクリーンなプロセスです。ガス炉のように金属を汚染する燃焼生成物がありません。これにより、真空または不活性ガス雰囲気下で溶解を行うことができ、高純度合金の製造や反応性金属の処理に不可欠です。
制限：導電性材料のみ
その核となる原理は、ワークピースへの電流誘導に完全に依存しています。したがって、標準的な誘導炉では、ガラス、ポリマー、ほとんどのセラミックなどの非導電性材料を直接加熱することはできません。
制限：コストと複雑さ
高周波電源と水冷式銅コイルにより、誘導炉は単純な抵抗炉や燃料炉と比較して複雑になり、初期投資コストが高くなります。
目標に合った適切な選択をする
アプリケーションの主な目的によって、誘導炉が適切なツールであるかどうかが決まります。
- 材料の純度と精度が主な焦点の場合： 誘導は、そのクリーンな非接触加熱と、真空または不活性雰囲気との互換性により、優れた選択肢です。
- 速度とエネルギー効率が主な焦点の場合： 誘導炉の直接的な内部加熱は、金属溶解において大きなスループットと運用コストの利点をもたらします。
- 初期コストの低さや非導体の加熱が主な焦点の場合： 従来の抵抗炉やガス焚き箱炉などの別の技術が、より適切な選択肢となるでしょう。
誘導加熱が効果的に材料を独自の熱源に変えるということを理解することで、最も要求の厳しい冶金用途でその独自の利点を活用できます。
要約表：
| 主要原理 | 仕組み | 主な結果 |
|---|---|---|
| 電磁誘導 | コイル内の交流電流が変化する磁場を生成し、導電性金属内に電圧を誘導する。 | 金属内部に内部電流（渦電流）を生成する。 |
| ジュール熱 | 渦電流が金属の電気抵抗に逆らって流れ、エネルギーを直接熱に変換する。 | 金属を内側から溶かす、急速な内部加熱。 |
| 非接触加熱 | 磁場が物理的な接触なしに材料とるつぼを貫通する。 | 燃焼ガスによる汚染のないクリーンなプロセス。 |
研究室で誘導加熱の速度と純度の利点を活用する準備はできましたか？ KINTEKでは、優れた研究開発と社内製造を組み合わせ、先進的な高温炉ソリューションを提供しています。標準的な誘導炉が必要な場合でも、独自の実験要件に合わせて深くカスタマイズされたシステムが必要な場合でも、マッフル炉、チューブ炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムを含む当社の製品ラインは、精度と性能のために設計されています。 当社の専門家に今すぐお問い合わせいただき、お客様固有の金属溶解の目標を達成するためにソリューションをどのように調整できるかをご相談ください。

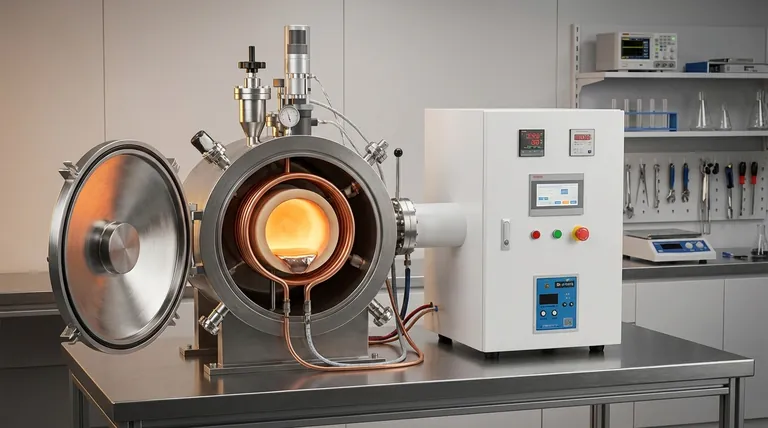

ビジュアルガイド
