本質的に、チューブ炉は、材料を処理するために円筒形の加熱チャンバーを使用する専門的なラボまたは産業機器です。その決定的な特徴は、通常セラミックまたは石英で作られた中央のチューブであり、これは電気加熱要素によって囲まれています。この設計は恣意的ではなく、卓越した温度均一性と加熱環境の正確な制御のために設計されています。
チューブ炉の核となる価値は、単に熱くなる能力ではなく、完全に制御された均一な熱環境を作り出す能力にあります。このチューブはサンプルを隔離し、標準的なボックス炉では不可能なプロセスを可能にします。
基本原理：チューブ炉はいかにして精度を達成するか
チューブ炉の設計は、その主要機能、すなわち非常に均一で制御可能な加熱ゾーンを作成することを直接的に可能にします。これは、3つの主要コンポーネントの相互作用によって達成されます。
中央のチューブチャンバー
加熱される材料は、加熱要素に直接接触することなく、チューブの内部に配置されます。このチューブは密閉することができ、真空下または制御されたガスの流れの下での処理を可能にします。
この隔離は、化学気相成長（CVD）などの用途や、敏感な材料の酸化を防ぐために重要です。
周囲の加熱要素
カンタルや炭化ケイ素などの材料で作られた電気加熱要素が、中央のチューブの外周に巻き付けられています。
この構成により、熱が全方向から内側に向かって放射され、チューブの中央に沿って非常に均一な温度ゾーンが作成されます。これにより、他の炉設計で一般的なホットスポットやコールドスポットが排除されます。
温度制御の役割
これらの炉は、ほとんどの場合、洗練されたデジタルコントローラーと組み合わされています。熱電対と呼ばれる温度センサーが加熱要素の近く、またはチューブの内部に配置され、リアルタイムのフィードバックを提供します。
コントローラーはこのフィードバックを利用して、要素に送られる電力を正確に調整し、多くの場合1度以内の安定した温度設定値を維持できるようにします。
一般的な落とし穴とトレードオフ
強力である一方で、チューブ炉は特定の制限を持つ専門的なツールです。これらを理解することは、効果的に使用するための鍵となります。
限られたサンプルサイズ
チューブの直径は、処理できる材料のサイズと量を本質的に制限します。これらの炉は、大量の材料処理ではなく、小容量で高価値のサンプルに最適です。
遅い昇温・降温速度
安定性を維持し、セラミックチューブへの熱衝撃を防ぐために、チューブ炉はゆっくりと昇温・降温するように設計されています。スループットと迅速な温度サイクルが優先事項である場合、この設計はボトルネックになる可能性があります。
コストと複雑さ
精密部品、高品質のチューブ材料、洗練されたコントローラーにより、チューブ炉は同等の定格電力を持つ単純なボックス炉よりも高価になります。これらは単なる熱への投資ではなく、精度への投資です。
目的に合った適切な選択をする
チューブ炉があなたに適しているかどうかを決定するのは、プロセスの要件に完全に依存します。
- プロセスの純度と制御された雰囲気（雰囲気）が主な焦点である場合： 密閉チューブ設計は、真空または特定のガスでの作業において譲れない利点です。
- 絶対的な温度均一性が主な焦点である場合： チューブ炉は、結晶成長、半導体研究、センサーの校正などの用途において優れた選択肢です。
- 大型部品やバルク材料の処理が主な焦点である場合： ボックス炉またはコンベア炉の方が、容量とコスト効率のバランスがはるかに優れています。
結局のところ、チューブ炉は、温度そのものと同じくらい熱的環境の制御が重要である場合に設計された精密機器です。
要約表：
| 特徴 | 説明 |
|---|---|
| 基本設計 | 均一な熱分布のために加熱要素に囲まれた円筒形のチューブチャンバー。 |
| 主要コンポーネント | 中央のチューブ（セラミック/石英）、加熱要素（例：カンタル）、熱電対を備えたデジタルコントローラー。 |
| 主要機能 | 精密な温度制御、真空/ガス雰囲気処理、敏感な材料のための高い均一性。 |
| 一般的な用途 | 化学気相成長（CVD）、半導体研究、結晶成長、センサー校正。 |
| 制限事項 | ボックス炉と比較して、サンプルサイズが限られ、昇温/降温速度が遅く、コストが高い。 |
KINTEKソリューションで研究室の精度を解き放ちましょう！
正確な温度制御と均一な加熱が要求される敏感な材料を扱っていませんか？KINTEKは、多様な研究室の厳しいニーズを満たすよう設計された、信頼性の高いチューブ炉を含む先進的な高温炉を専門としています。優れた研究開発と社内製造により、CVDプロセス、半導体開発、その他の重要なアプリケーションなど、お客様固有の実験要件に正確に適合するための深いカスタマイズを提供します。
マッフル炉、チューブ炉、ロータリー炉、真空・雰囲気炉、CVD/PECVDシステムを特徴とする当社の製品ラインナップは、最適な結果を得るために適切なツールを確実に提供します。機器の限界に研究を妨げられないようにしてください。当社の技術者がお客様の研究室の効率と精度をどのように向上させられるかについて、今すぐお問い合わせください！

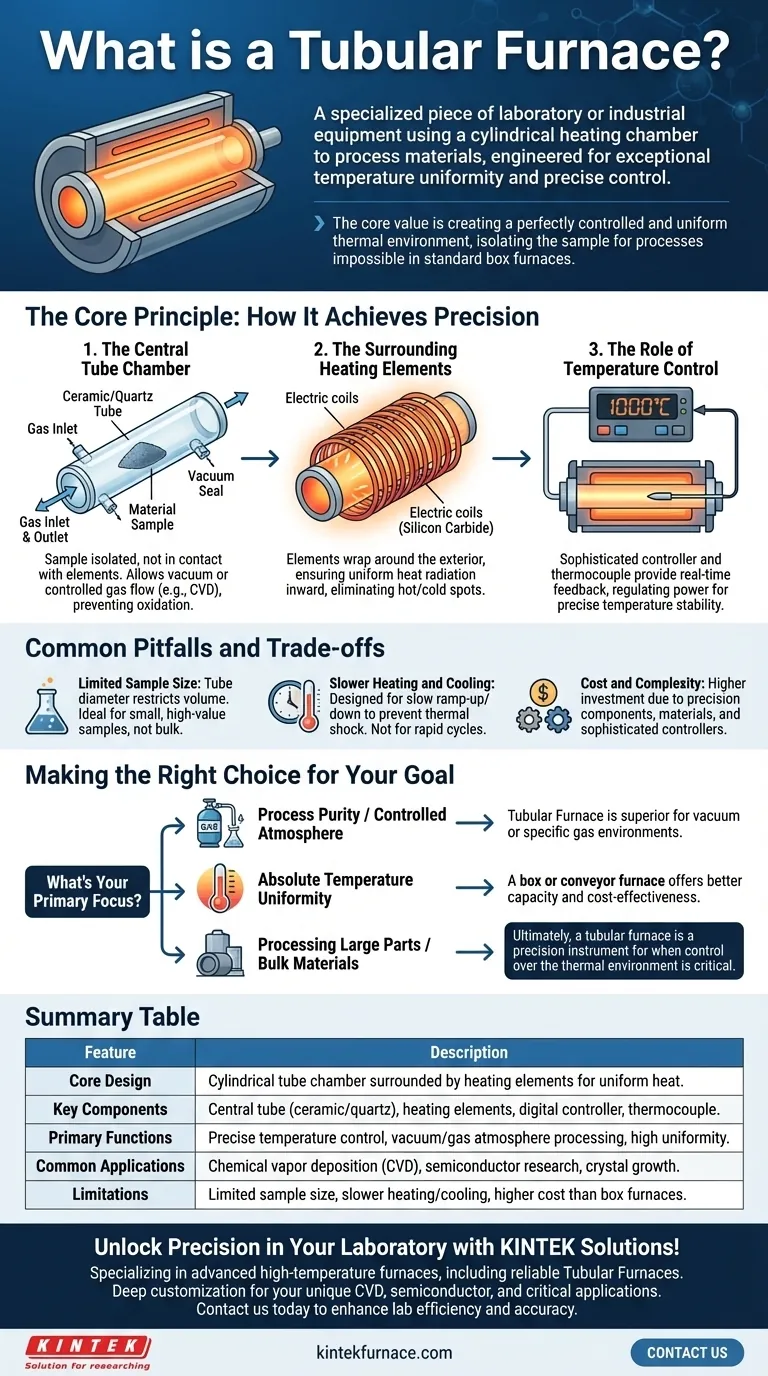

ビジュアルガイド
