本質的に、真空炉における電気機械的統合度の高さは、中央のコンピューターを使用してすべての機械的動作、熱サイクル、および大気条件を正確に制御することに起因します。このシステムにより、ワークピースの移動、発熱体への電力調整、真空またはガス圧の調整といった複雑なプロセスを、手動での介入なしにプログラムによって自動化することが可能になります。
重要な洞察は、個々の自動化された部品の存在ではなく、単一のプログラム可能な制御システムがいかにしてすべての機械的および電気的コンポーネントをシームレスに調整し、極めて高い精度と再現性で複雑な熱処理レシピを実行するかということです。
統合の主要コンポーネント
真の統合は、炉の「頭脳」（電気制御システム）がその「体」（機械、熱、大気システム）を完全かつ正確に指揮するときに達成されます。
中央制御システム（「電気的」部分）
統合型炉の心臓部は、プログラマブルロジックコントローラー（PLC）または産業用コンピューターです。この中央コントローラーは、操作全体の頭脳として機能します。
これは、事前に設定されたプロセスステップ（「レシピ」）を読み取り、他のすべてのサブシステムにリアルタイムでコマンドを送信する役割を担っています。
機械システム（「機械的」部分）
これは、炉のすべての可動部分を指し、手動ではなく電子的に制御されます。
主要な例としては、自動積載・取り出しドア、加熱ゾーンと冷却ゾーンの間でワークピースを移動させる内部コンベアまたはハースシステム、異なるチャンバーを分離する高速ドアなどがあります。
熱システム（電力調整）
統合により、信じられないほど正確な温度制御が可能になります。中央コントローラーは、発熱体（抵抗または誘導のいずれか）への電力調整を管理します。
システムは、プログラムされた温度プロファイルに従い、昇温速度、保持時間（ソーク）、冷却速度を高い精度で管理します。
大気システム（圧力調整）
真空炉の主な機能は、処理雰囲気を制御することです。統合システムは、このプロセス全体を自動化します。
これには、必要な真空レベルを達成するための真空ポンプの制御、制御された気圧調整のためのガス入口バルブの管理、および冷却または不活性処理のための窒素やアルゴンなどの特定のバックフィルガスの導入が含まれます。
統合がいかに精度と自動化をもたらすか
これらのシステム間のシームレスな接続こそが、炉を単純なオーブンから、現代の製造業向けの洗練された自動化されたツールへと変貌させます。
事前設定されたプロセスレシピの実行
ユーザーは、完全なプロセス「レシピ」を制御システムに入力します。このレシピは、温度、時間、圧力レベル、ワークピースの移動時期など、すべての変数を指示します。
その後、炉は焼入れ焼戻しのようなプロセスに対してこれらの事前設定されたステップを自動的に実行し、すべてのサイクルが前回と同一であることを保証します。これが自動化の基盤です。
クローズドループフィードバック制御
これが精度の鍵です。温度用の熱電対や圧力用の真空計などのセンサーが、ライブデータを中央コントローラーに絶えずフィードバックします。
コントローラーはこのリアルタイムデータをレシピ内の希望する設定点と比較します。ずれがあれば、ヒーターへの電力を即座に調整するか、ガスバルブを変調させ、自己修正するクローズドループシステムを構築します。
シームレスなプロセス移行
複雑な処理には、急速な条件変化が必要となることがよくあります。例えば、高温ソークの後、部品は急速ガスファン冷却のために別のチャンバーに即座に移動する必要があるかもしれません。
電気機械的統合は、この移行をシームレスかつ自動的に行い、ドア、ワークピースの移動、ガス流量を完璧なタイミングで制御します。これは、同じ速度や一貫性で手動で達成することは不可能です。
トレードオフの理解
強力である一方で、この高いレベルの統合には固有の考慮事項が伴います。
複雑さとメンテナンス
統合システムには、相互接続された電気、機械、およびソフトウェアコンポーネントがあります。問題のトラブルシューティングは、単純な手動炉よりも複雑になる可能性があり、学際的なスキルを持つ技術者が必要となる場合があります。
初期費用
洗練された制御システム、センサー、および自動化された機械部品は、自動化されていない、または手動の炉システムと比較して、初期設備投資が著しく高くなります。
センサー精度への依存
システム全体の精度は、基本的にセンサーの精度に依存します。故障した熱電対や校正されていない圧力計は、コントローラーが不正確な調整を行う原因となり、バッチ全体を損なう可能性があります。定期的な校正が重要です。
目標に合った適切な選択をする
電気機械的統合を理解することは、炉の能力を特定の製造ニーズと合わせるのに役立ちます。
- プロセス再現性と認証が主な焦点の場合： 統合システムによる自動化と精度は、航空宇宙や医療用途にとって不可欠な、すべてのバッチで同一の結果を保証するために不可欠です。
- 複雑な合金や敏感な部品の処理が主な焦点の場合： 加熱、冷却、および雰囲気に対する精密なクローズドループ制御は、高度な材料の厳格な冶金要件を満たすために不可欠です。
- 運用効率と労働力削減が主な焦点の場合： 高度に統合された炉は、オペレーターの介入の必要性を最小限に抑え、「消灯運転」を可能にし、人為的ミスの可能性を低減します。
最終的に、この深い統合は、熱処理を手作業の技術から、精密で再現性のある産業科学へと昇華させます。
要約表：
| 機能 | 統合における役割 | 主な利点 |
|---|---|---|
| 中央制御システム（PLC） | すべてのサブシステムを調整 | プログラム可能な自動化と精密なレシピ実行を可能にする |
| 機械システム | ワークピースとドアの移動を自動化 | シームレスなプロセス移行を促進し、手動作業を削減する |
| 熱システム | 発熱体への電力を調整 | 一貫した結果のための正確な温度制御を保証する |
| 大気システム | 真空およびガス圧を管理 | 敏感なプロセス向けの制御された環境を維持する |
| クローズドループフィードバック | リアルタイム調整にセンサーを使用 | 自己修正による精度と再現性を提供する |
KINTEKの高度な真空炉ソリューションで、研究室の能力を向上させましょう！卓越した研究開発と自社製造を活用し、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなど、多様な製品ラインを提供しています。当社の強力なディープカスタマイズ能力により、お客様固有の実験要件に正確にお応えし、複雑な熱処理に優れた精度、自動化、効率性を提供します。今すぐお問い合わせいただき、当社の統合システムがいかにお客様のプロセスを変革し、プロジェクトの革新を推進できるかについてご相談ください！

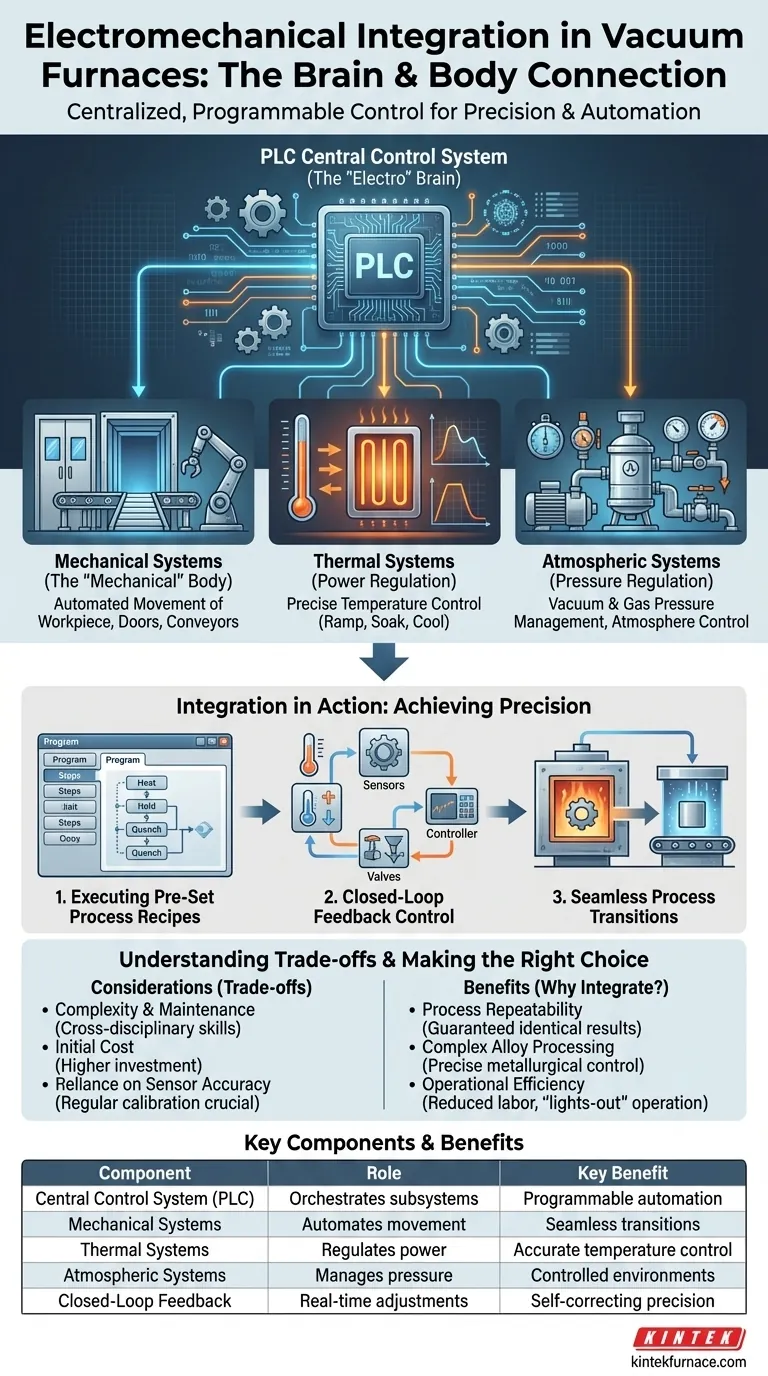

ビジュアルガイド
