本質的に、箱型炉と真空炉の選択は、一つの決定的な要因、すなわち雰囲気制御に帰着します。箱型炉は材料を周囲の空気中で加熱するため、汎用的な用途に適しています。一方、真空炉はまず雰囲気を除去し、敏感な高温プロセスにおける酸化や汚染を防ぐために不可欠な制御された環境を作り出します。
この決定は、どちらの炉が「優れているか」ではなく、あなたのプロセスがどのような環境を要求するかによるものです。材料が高温で空気への露出を許容できない場合、真空炉が必要です。それ以外のすべての加熱作業には、よりシンプルで費用対効果の高い箱型炉が適切な選択となります。
根本的な違い：雰囲気
これら二つの技術の主な違いは、材料が加熱される環境です。これを理解することが、正しい決定を下すための第一歩です。
箱型炉の仕組み
箱型炉は、マッフル炉とも呼ばれ、シンプルな加熱室です。電気抵抗発熱体を使用して、放射と対流によって内部空間を加熱します。
内部の材料は、炉内の周囲空気にさらされます。この設計はシンプルで堅牢、操作が容易であるため、空気雰囲気が許容されるか、あるいは必要とされるプロセスに最適です。
真空炉の仕組み
真空炉は、より複雑なシステムです。加熱が始まる前に、真空システムが密閉されたチャンバーから空気やその他のガスを除去します。その後、この低圧で制御された環境で加熱が行われます。
これにより、酸化を防ぎ、材料の表面仕上げを保護し、材料内部に閉じ込められたガスを除去することさえ可能です（脱ガス）。これは、反応性の高い金属を扱うプロセスや、高度な純度を必要とする場合に不可欠です。
雰囲気以外の主要な決定要因
雰囲気の違いを理解したら、いくつかの他の主要な要因に対してプロセスを評価し、最終的な選択を決定できます。
材料の純度と反応性
これは最も重要なアプリケーションの推進要因です。チタンや特定の超合金のような金属は、高温で酸素や窒素と積極的に反応し、脆くなり使用不能になります。これらの反応性材料は真空炉の使用を義務付けます。
セラミックス、反応性の低い金属、または灰化や化学分析のようなプロセスには、箱型炉が完全に適しています。
必要な温度範囲
どちらの炉タイプも非常に高い温度に到達できます。重要なのは「どれくらいの高温か？」だけでなく、「どのような雰囲気でどれくらいの高温か？」です。必要な環境制御を提供しつつ、目標温度に到達できる炉を選択するようにしてください。
プロセスの目標：焼鈍、ろう付け、焼結 vs. 一般的な加熱
真空炉は、洗練された熱処理のために特別に設計されています。焼鈍（金属の軟化）、ろう付け（充填材で金属を接合）、焼結（粉末を融合）のようなプロセスは、材料の完全性と接合強度を確保するためにしばしば真空を必要とします。
箱型炉は、乾燥、予熱、特定のセラミック焼成、重量分析など、一般的な熱処理のための主力機器です。
冷却システムの要件
真空炉は、不活性ガス急冷などの高度で制御された冷却システムを組み込んでいることがよくあります。これにより、迅速かつ均一な冷却が可能になり、これは多くの熱処理仕様の重要な段階です。
箱型炉は通常、電源が切れると炉室とともにゆっくりと冷却され、これは制御の少ないプロセスです。
トレードオフの理解
能力にはコストが伴います。真空炉は優れたプロセス制御を提供しますが、これは複雑さと費用の大幅な増加と相殺されます。
初期費用と運用コスト
箱型炉は、購入、運用、メンテナンスの費用が著しく安価です。その設計はシンプルで、故障する可能性のある部品も少なくなっています。
真空炉は、多額の設備投資を伴います。また、真空ポンプシステム、シール、およびより高いエネルギー消費に関連する継続的なコストも高くなります。
運用上の複雑さと制御
箱型炉の操作は、多くの場合、温度と時間を設定するのと同じくらい簡単です。それらは寛容で、最小限のトレーニングで済みます。
真空炉は複雑な機器です。オペレーターは、真空サイクルを管理し、漏れを監視し、圧力、温度、時間の相互作用を理解して、プロセスの品質と安全性を確保するように訓練される必要があります。
生産能力と自動化
どちらの炉タイプも、小型のラボユニットから大規模な工業生産システムまで、幅広いサイズで利用可能です。しかし、真空炉に内在する洗練されたプロセス制御は、完全な自動化に適しており、重要なコンポーネントに対して再現性の高い高品質の結果を保証します。
あなたのプロセスに合った選択をする
あなたの決定は、炉の技術自体ではなく、譲れないプロセス要件に基づいてください。
- 酸化、汚染、または脱ガスの防止が主な焦点である場合： 材料を保護し、成功した結果を確実にするために、真空炉を使用する必要があります。
- 空気雰囲気での一般的な加熱が主な焦点である場合： 灰化、乾燥、または非反応性材料の予熱などの作業には、箱型炉がより実用的で信頼性が高く、費用対効果の高い選択肢です。
- 予算とシンプルさが主な焦点である場合： 真空システムの費用と複雑さにコミットする前に、まずシンプルな箱型炉があなたのニーズを満たせるかどうかを確認することから始めてください。
まず必要な処理雰囲気を定義することで、適切な能力を適切なコストで提供する炉を自信を持って選択できます。
要約表：
| 要因 | 箱型炉 | 真空炉 |
|---|---|---|
| 雰囲気 | 周囲空気 | 制御された真空 |
| 最適な材料 | 非反応性（例：セラミックス） | 反応性（例：チタン、超合金） |
| 主要プロセス | 乾燥、灰化、一般的な加熱 | 焼鈍、ろう付け、焼結 |
| コスト | 初期費用と運用費用が低い | 設備投資とメンテナンス費用が高い |
| 複雑さ | 簡単な操作 | 訓練されたオペレーターが必要 |
| 冷却 | 遅く、制御されていない | 速く、制御されている（例：ガス急冷） |
あなたの研究室に最適な炉の選択でお悩みですか？ KINTEKは、お客様のニーズに合わせた高温ソリューションを専門としています。卓越した研究開発と自社製造を活かし、マッフル炉、チューブ炉、回転炉、真空炉＆雰囲気炉、CVD/PECVDシステムなどの先進的な炉を提供しています。当社の高度なカスタマイズ機能により、お客様固有の実験要件に正確に合致させ、効率と結果を向上させます。今すぐお問い合わせください。信頼性が高く、費用対効果の高い機器で、お客様のプロセスをどのようにサポートできるかご相談ください！

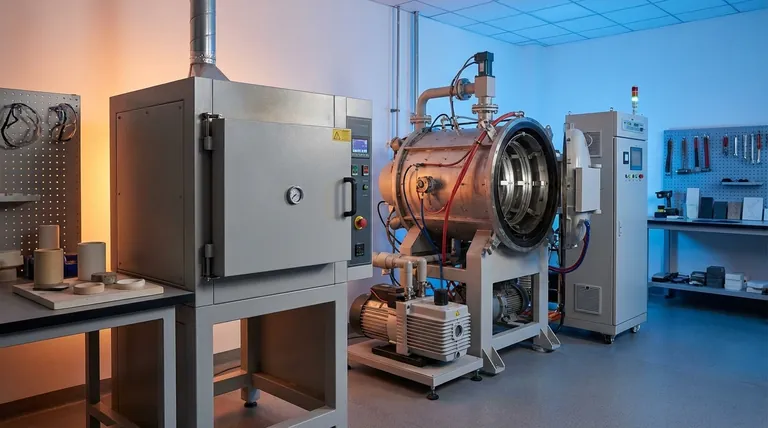

ビジュアルガイド
