実験室用真空炉の決定的な特徴は、高温材料処理のために、極めて純粋で、制御された、酸素を含まない環境を作り出す能力に集約されます。これは、密閉チャンバー、高性能真空ポンプシステム、精密加熱要素、および安全性と再現性を保証する洗練されたプログラム可能な制御システムからなる統合システムによって実現されます。
実験室用真空炉は単なるオーブンではありません。それは精密機器です。その主な特徴は独立したコンポーネントではなく、大気汚染を排除し、熱サイクルを完全に制御するように設計された相互接続されたシステムであり、標準的な炉では不可能な材料変換を可能にします。
基本：真空環境
炉の主な機能は、高温で材料と反応してしまう可能性のある雰囲気（主に酸素と水蒸気）を除去することです。これは2つの主要なコンポーネントによって達成されます。
真空チャンバー（容器）
炉本体は密閉された容器で、通常はステンレス鋼またはその他の耐久性のある合金で構成されています。このチャンバーは漏れがないように設計されており、内部の真空と外部の大気との間の非常に大きな圧力差に耐えることができます。
ポンピングシステム
このシステムは、チャンバーからガス分子を積極的に除去します。多くの場合、機械的な「粗引き」ポンプと高真空ポンプ（分子ポンプや渦電流ポンプなど）のような複数のポンプが段階的に連携して動作し、場合によっては1×10⁻¹¹ Torrという極めて低い圧力を達成します。
エンジン：精密な熱管理
真空が確立されると、熱システムが作動します。その特徴は、均一性、速度、および800°Cから2,200°Cを超える広範囲の温度に対する精密な制御のために設計されています。
ホットゾーンと発熱体
「ホットゾーン」とは、加熱が行われる断熱された内部空間のことです。発熱体は、必要な温度と化学的適合性に基づいて選択されます。一般的な材料には、グラファイト、モリブデン、または抵抗線があり、それぞれ異なる最大動作温度を持ちます。
これらの要素の設計は、最終製品の不均一性を防ぐために、ワークロード全体にわたる均一な温度を確保するために不可欠です。
冷却システム
重要な特徴は、材料を迅速かつ制御された方法で冷却する能力であり、多くの場合、チャンバーにアルゴンや窒素のような不活性ガスを逆流させることで行われます。この急速冷却（焼入れ）は、特定の冶金学的特性を固定するために非常に重要となる場合があります。
頭脳：自動化、制御、安全性
研究および実験室のアプリケーションでは、再現性と安全性は不可欠です。最新の真空炉は、手動介入なしにプロセス全体を管理するための高度な制御システムを統合しています。
プログラマブルロジックコントローラ（PLC/PID）
これらのコントローラは、炉の自動化の中核です。研究者は、加熱速度、温度の「保持」時間、冷却プロファイルを指定する複雑な多セグメントサイクルをプログラムできます。これにより、すべての実行が同一であることが保証されます。
ユーザーインターフェースとデータロギング
ほとんどのラボ炉には、パラメータの簡単な調整とプロセス監視のためのタッチスクリーンインターフェースが備わっています。オプションのPC統合により、リモート制御が可能になり、分析、品質管理、および公開のためのプロセス全体のデータロギングが非常に重要になります。
統合された安全メカニズム
関連する極端な温度と圧力を考慮すると、安全性は最重要です。機能には、設定された制限を超えた場合にシステムをシャットダウンする過熱保護や、安全でない条件下でドアが開くのを防ぐ自動インターロックが含まれます。
主要な設計上のトレードオフを理解する
すべての真空炉が同じではありません。特定の機能は、重要なトレードオフを伴う設計上の選択によって決定されます。
コールドウォール設計 vs. ホットウォール設計
これは根本的な区別です。加熱要素が真空チャンバーの内部にあり、容器壁が水冷されているコールドウォール炉は、ラボでより一般的です。これらは、はるかに高い温度、より速い加熱/冷却サイクル、および優れた温度均一性を可能にします。
チャンバー全体がより大きな炉の内部に配置されるホットウォール設計は、一般的に低温に限定されます。
材料の選択
ホットゾーンおよび発熱体の材料の選択は、重要なトレードオフです。グラファイトは非常に高温に適していますが、特定の材料と反応する可能性があります。モリブデンは、高温性能と耐久性のバランスが取れています。この選択は、炉のコストと適用範囲に直接影響します。
目標に合った適切な選択をする
炉の選択には、その特徴を特定の研究またはアプリケーションのニーズに合わせる必要があります。
- 最高の純度と温度が主な焦点である場合：多段階の高性能真空ポンプシステムと、モリブデンやタングステンのような非反応性の発熱体を備えたコールドウォール設計を優先してください。
- プロセスの再現性と文書化が主な焦点である場合：プログラム可能なコントローラ（PLC）の洗練度とそのデータロギングおよびリモート制御機能が最も重要な特徴です。
- 迅速な材料特性試験が主な焦点である場合：強力な冷却システムと、可能な限り最速の熱サイクルを可能にするコールドウォール設計を備えた炉を探してください。
最終的に、これらの統合された機能により、制御された再現可能な方法で材料の構造と純度を正確に操作することができます。
要約表：
| 機能カテゴリ | 主要コンポーネント | 利点 |
|---|---|---|
| 真空環境 | 密閉チャンバー、多段ポンプ | 大気汚染を排除し、無酸素処理を可能にする |
| 精密な熱管理 | 発熱体（グラファイト、モリブデン）、冷却システム | 均一加熱、急速冷却、広い温度範囲（800°C～2,200°C以上） |
| 自動化と制御 | PLC/PIDコントローラ、ユーザーインターフェース、データロギング | 再現性、安全性、容易なプロセス監視を保証 |
| 安全機構 | 過熱保護、自動インターロック | 事故を防止し、運用上の安全性を向上させる |
カスタマイズされた真空炉でラボの能力を向上させる準備はできていますか？KINTEKでは、卓越した研究開発と自社製造を活用して、高度な高温ソリューションを提供しています。真空・雰囲気炉、CVD/PECVDシステム、マッフル炉、管状炉、回転炉を含む当社の製品ラインは、お客様独自の実験ニーズを満たすための強力な詳細なカスタマイズによって支えられています。今すぐお問い合わせください。精密で汚染のない材料処理を実現するためのお手伝いをいたします！

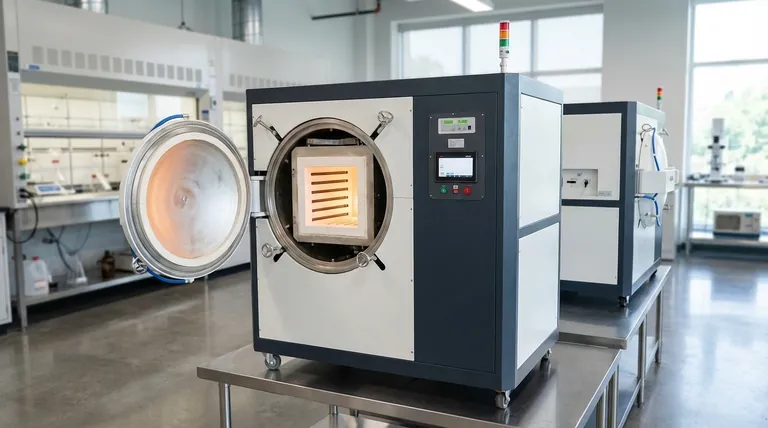

ビジュアルガイド
