真空炉の操作は、熱を加える前に制御された汚染のない環境を作り出すことに重点を置いた体系的なプロセスです。一般的な手順には、材料の装填、炉の密閉、ポンプシステムを使用した高真空の生成、材料のプロセス要件に応じた正確な加熱および冷却サイクルの実行、そして荷降ろし前にチャンバーを安全に大気圧に戻すことが含まれます。
真空炉は単なるオーブンではありません。それは洗練された環境制御システムです。その操作を理解することは、処理される材料の完全性と望ましい特性を確保するために、熱を加える前に大気中の汚染物質を体系的に除去することに習熟することです。
真空炉操作の核心原則
炉のサイクルを成功させることは、単なるチェックリストではなく、4つの異なる段階の実行です。各段階は、材料の最終的な望ましい結果を達成するために重要な目的を果たします。
フェーズ1：排気
真空炉の主な目的は、通常の雰囲気に見られる反応性ガス（主に酸素）を除去することです。これにより、高温での酸化やその他の汚染を防ぎます。
これは、炉チャンバーを密閉し、真空ポンプシステムを使用して空気を除去することによって達成されます。このプロセスでは、加熱を開始する前に目標圧力が達成されたことを確認するために、真空レベルを監視することが必要です。
フェーズ2：加熱
目標真空が達成されると、加熱サイクルが開始されます。発熱体は、正確な温度制御システムによって管理され、チャンバーと内部の材料の温度を上昇させます。
制御システムは、温度上昇速度と最終的な「保持」温度を決定します。この精度は、熱衝撃や偏差なしに材料が正しい冶金学的または化学的変化を受けることを保証するために不可欠です。
フェーズ3：保持（処理）
保持中、炉は材料を目標温度で一定期間保持します。これが、焼鈍、ろう付け、硬化などの実際の処理が行われる段階です。
この段階での真空レベルと温度の両方の安定性は、ワークロード全体で一貫した再現性のある結果を達成するために最も重要です。
フェーズ4：冷却（急冷）
処理が完了した後、材料は制御された方法で冷却される必要があります。最新の炉は、窒素やアルゴンなどの不活性ガスをチャンバーに逆充填し、高速で循環させることによって、急速冷却（または急冷）を使用することがよくあります。
この急速冷却は、加熱段階で達成された材料特性を「固定」します。サイクルは、圧力均等化で終了し、チャンバーがゆっくりと大気圧に戻され、安全にドアを開けて荷降ろしできるようになります。
主要システムを理解する
真空炉は、いくつかの重要なシステムが協調して動作する統合体です。これらのシステムに精通していることは、効果的な操作の鍵となります。
真空システム
これが炉の心臓部です。通常、大量の空気を除去する機械式「粗引き」ポンプと、高純度処理に必要な非常に低い圧力を達成するための高真空ポンプ（拡散ポンプやターボ分子ポンプなど）で構成されます。
加熱および断熱システム
最新の炉は、均一な温度のための高度な発熱体と、炉本体が水冷されるコールドウォール設計を使用しています。これは、ハイテク断熱材と組み合わされて、急速な温度変化を可能にし、エネルギー損失を最小限に抑え、プロセスを非常に効率的にします。
制御システム
これが操作の頭脳です。制御システムは、ポンプのシーケンス、バルブの操作、加熱速度、保持時間、冷却サイクルを管理し、プロセス全体を自動化します。特定の材料に処方された「レシピ」が毎回正確に実行されることを保証します。
一般的な落とし穴と安全上の考慮事項
高度に自動化されているとはいえ、真空炉は正しく安全に操作するために注意が必要です。潜在的な問題に対する認識は、サイクルの失敗を防ぎ、オペレーターの安全を確保するために不可欠です。
チャンバーの漏れを無視する
ドアのシールや継手のごくわずかな漏れでも、高温時に酸素がチャンバーに侵入するのを許し、酸化してスクラップとなる部品を生じさせ、プロセス全体を損なう可能性があります。定期的なリークチェックは不可欠なメンテナンスです。
不正確なガス急冷
冷却が遅すぎたり、ガス流量が不均一であったりすると、硬度仕様を満たさない部品や、熱応力によって歪んだ部品が生じる可能性があります。冷却プロファイルは、加熱プロファイルと同じくらい重要です。
時期尚早にドアを開けようとする
チャンバー圧力が周囲の大気と完全に均等化されるまで、炉のドアを開けようとしないでください。真空または加圧下でドアを開けると、重大な安全上の危険が生じます。最新の炉には、これを防ぐための安全インターロックがあります。
不十分なメンテナンス
真空炉は精密機器です。ポンプからのオイルがチャンバーを汚染したり、発熱体や熱電対に堆積物が付着したりすると、不正確な温度制御につながる可能性があります。信頼性の高い操作のためには、メーカーのメンテナンススケジュールに従うことが不可欠です。
目標に合った正しい選択をする
あなたの主な目標に応じて、操作の焦点はわずかに変わります。
- プロセス再現性が主な焦点である場合：制御システムのプログラムを確認することにより、真空レベルと温度プロファイルがすべての実行で同一であることを確認することに集中してください。
- スループットと効率が主な焦点である場合：プロセスの許す限り、ローディング構成を最適化し、急速冷却機能を活用してサイクル時間を短縮します。
- 材料品質が主な焦点である場合：初期排気段階に細心の注意を払い、可能な限り深い真空を達成して、材料にとって最も純粋な環境を確保します。
- 安全が主な焦点である場合：炉チャンバーを操作する前に、圧力均等化が完了し、すべてのシステムインターロックが機能していることを常に確認してください。
これらの基本的な原則を習得することで、あなたは単なるオペレーターではなく、予測可能で高品質な結果を提供できるプロセスオーナーとなるでしょう。
要約表：
| 段階 | 主なアクション | 目的 |
|---|---|---|
| 排気 | チャンバーを密閉し、真空ポンプを使用し、圧力を監視する | 酸素と汚染物質を除去し、酸化を防ぐ |
| 加熱 | 発熱体を活性化し、温度上昇を制御する | 材料の変化のために正確な熱条件を達成する |
| 保持 | 設定された期間、目標温度で保持する | 焼鈍やろう付けなどの処理を実行する |
| 冷却 | 不活性ガス急冷を使用し、圧力を均等化する | 材料特性を固定し、安全な荷降ろしを保証する |
信頼性の高い真空炉ソリューションで研究室の能力を向上させる準備はできていますか？ KINTEKは、卓越した研究開発と自社製造を活かして、マッフル炉、管状炉、回転炉、真空炉、雰囲気炉、CVD/PECVDシステムなどの先進的な高温炉を提供しています。当社の深いカスタマイズにより、精密で汚染のない処理のための独自の実験ニーズを満たします。今すぐお問い合わせください。お客様の目標をどのようにサポートできるかについてご相談しましょう！

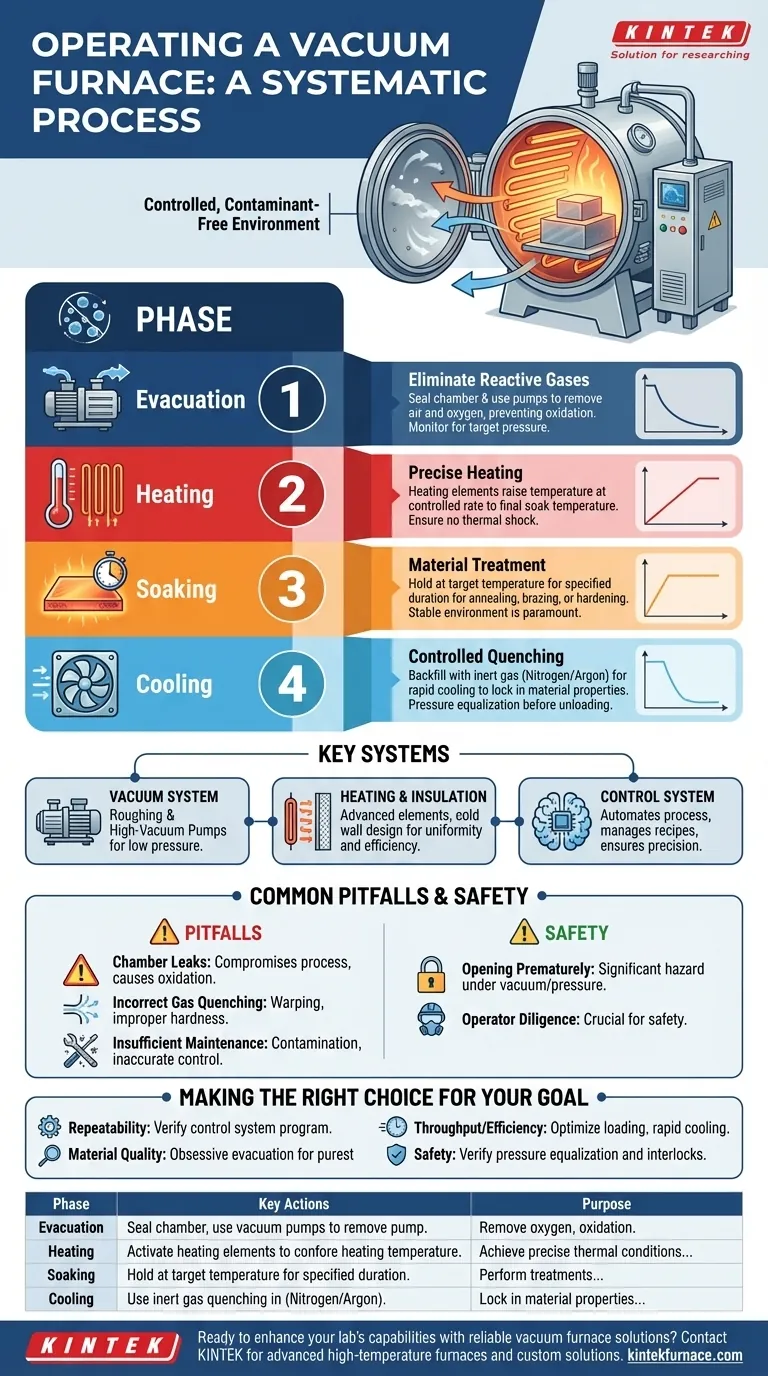

ビジュアルガイド
