医療分野において、真空ろう付けは、失敗が許されない重要なコンポーネントを製造するための決定的なプロセスです。これは、外科用器具、診断機器、生命維持インプラントなどのデバイスに対し、例外的に強固で、純粋で、気密性の高い接合部を作成するために使用されます。このプロセスが選ばれるのは、制御された真空環境が酸化を防ぎ、腐食性のフラックス（融剤）の必要性を排除するため、患者の安全に必要な最高の生体適合性と清浄度を保証するからです。
医療機器製造における中心的な課題は、すべてのコンポーネントにおいて絶対的な信頼性と純度を達成することです。真空ろう付けは、他のほとんどすべての接合方法よりも強力で衛生的な、欠陥のない汚染のない接合部を作成することで、これに直接対応します。
医療機器に真空が不可欠な理由
真空ろう付けを使用するという決定は、医療業界の妥協のない要求によって推進されます。真空炉の特異な環境は、究極の清浄度、優れた構造的完全性、および複雑な材料を接合できるという3つの基本的な利点を提供します。
究極の清浄度と生体適合性の達成
従来の接合方法は、金属表面を洗浄するために化学的なフラックス（融剤）をしばしば使用しますが、これは腐食性または有毒な残留物を残す可能性があります。医療の文脈では、これは許容できません。
真空ろう付けはフラックスレスプロセスです。雰囲気を除去することにより、真空そのものが高温加熱中に金属部品上に酸化物が形成されるのを防ぎ、ろう材が接合するための完全にクリーンな表面を保証します。これにより、汚染物質のない接合部がもたらされ、生体適合性があり、人体への直接接触に安全になります。
妥協のない接合部の強度と完全性の保証
真空炉は、アセンブリ全体に対してゆっくりと均一な加熱と冷却を提供します。これにより、局所的な加熱方法（溶接など）でよくある部品の反りや亀裂を引き起こす内部応力が最小限に抑えられます。
フィラーメタルは毛細管現象によってコンポーネント間の隙間に引き込まれ、完全でボイドのない接合部を作成します。これにより、インプラント内のデリケートな電子機器を保護したり、診断機器内の物質を封じ込めたりするために不可欠な、気密性の高い漏れのない接続が実現します。
複雑な異種材料の接合
最新の医療機器は、特定の特性のために選択された異なる材料の複雑なアセンブリであることがよくあります。真空ろう付けは、セラミック絶縁体をチタン製ケーシングに接合したり、超硬チップをステンレス鋼製の器具に接合したりするなど、異種材料の接合に優れています。この多用途性により、エンジニアは製造上の制約に縛られることなく、より高度で効果的なデバイスを設計できます。
真空ろう付けの主な医療用途
清浄度、強度、多用途性という原理により、真空ろう付けは一連の重大な医療用途における頼りになるソリューションとなります。
医療用インプラント
ペースメーカー、除細動器、薬物送達ポンプなどのデバイスでは、何十年にもわたって内部の電子機器を体液から保護するために外装が完全に密閉される必要があります。真空ろう付けは、これらの生命を救うデバイスを可能にする堅牢な気密性の高いチタン製ケーシングを作成します。
外科用および歯科用器具
再利用可能な外科ツールは、繰り返し行われる過酷な滅菌サイクルに耐える必要があります。真空ろう付けは、硬化鋼チップとステンレス鋼製ハンドルなど、器具の異なる部品間にスムーズで隙間のない接合部を作成します。これにより、細菌が隠れる可能性のある微細な隙間がなくなり、効果的な滅菌が保証されます。
診断および治療機器
X線管、直線型加速器、その他の放射線治療機器などの複雑な機械は、機能するために真空密閉されたコンポーネントに依存しています。真空ろう付けは、これらのコンポーネントを組み立てるために使用され、正確な診断と安全な患者治療に必要な完全性と信頼性を保証します。
トレードオフの理解
強力ではありますが、真空ろう付けは特定の考慮事項を伴う専門的なプロセスです。すべての用途に最適な選択肢というわけではありません。
高コストと複雑さ
真空炉は多額の設備投資となり、それを操作するには高度な技術者を必要とします。プロセス全体は、標準的な溶接やろう付けよりも高価で時間がかかります。
バッチ処理の制限
真空ろう付けはバッチプロセスです。部品は慎重に組み立てられ、炉に装填され、長い加熱・冷却サイクルを経て、最後にアンロードされます。これは、連続的な接合方法と比較してスループットを制限し、大量生産よりも高価値のコンポーネントに最も適しています。
設計と材料の制約
このプロセスでは、毛細管現象を許容するように部品が設計される必要があり、関与するすべての材料は高温と真空下で安定している必要があります。例えば、蒸気圧の高い材料は、真空環境を汚染するため使用できません。
お客様のプロジェクトへの適用
真空ろう付けを評価する際、主な目標によってその利点が投資に見合うかどうかが決まります。
- インプラント可能デバイスが主な焦点である場合：要求される気密シールと絶対的な生体適合性を達成するためには、真空ろう付けはしばしば交渉の余地がありません。
- 再利用可能な外科ツールが主な焦点である場合：このプロセスを使用して、滅菌性と長寿命を保証する、耐久性のある隙間のない接合部を作成します。
- 高性能機器が主な焦点である場合：真空の完全性や優れた強度が求められる複雑なアセンブリにおける異種材料の接合には、真空ろう付けを選択します。
結局のところ、真空ろう付けは、患者の転帰を直接改善する、より安全で、より信頼性が高く、より高度な医療デバイスをエンジニアが作成できるようにします。
要約表：
| 側面 | 主な詳細 |
|---|---|
| 清浄度 | フラックスレスプロセスにより酸化を防ぎ、生体適合性を保証し、安全な医療用途のために汚染物質を除去します。 |
| 強度 | 毛細管現象により、応力を最小限に抑えたボイドのない気密接合部が作成され、高い信頼性が得られます。 |
| 多用途性 | セラミックスや金属などの異種材料を接合し、複雑なデバイス設計を可能にします。 |
| 用途 | インプラント（例：ペースメーカー）、外科器具、診断機器などで、耐久性と滅菌性のために使用されます。 |
| トレードオフ | 他の方法と比較して、コストが高く、バッチ処理であり、材料に制約があります。 |
精度と信頼性で医療機器製造を向上させる準備はできましたか？ KINTEKは、卓越したR&Dと社内製造を活用し、真空・雰囲気炉やCVD/PECVDシステムを含む高度な高温炉ソリューションを提供します。当社の強力な深層カスタマイズ能力により、生体適合性があり、強固で、気密性の高いコンポーネントに対するお客様固有の実験的ニーズを満たすことができます。本日お問い合わせいただき、当社の専門知識がお客様のプロジェクトを強化し、患者の転帰を改善する方法についてご相談ください！

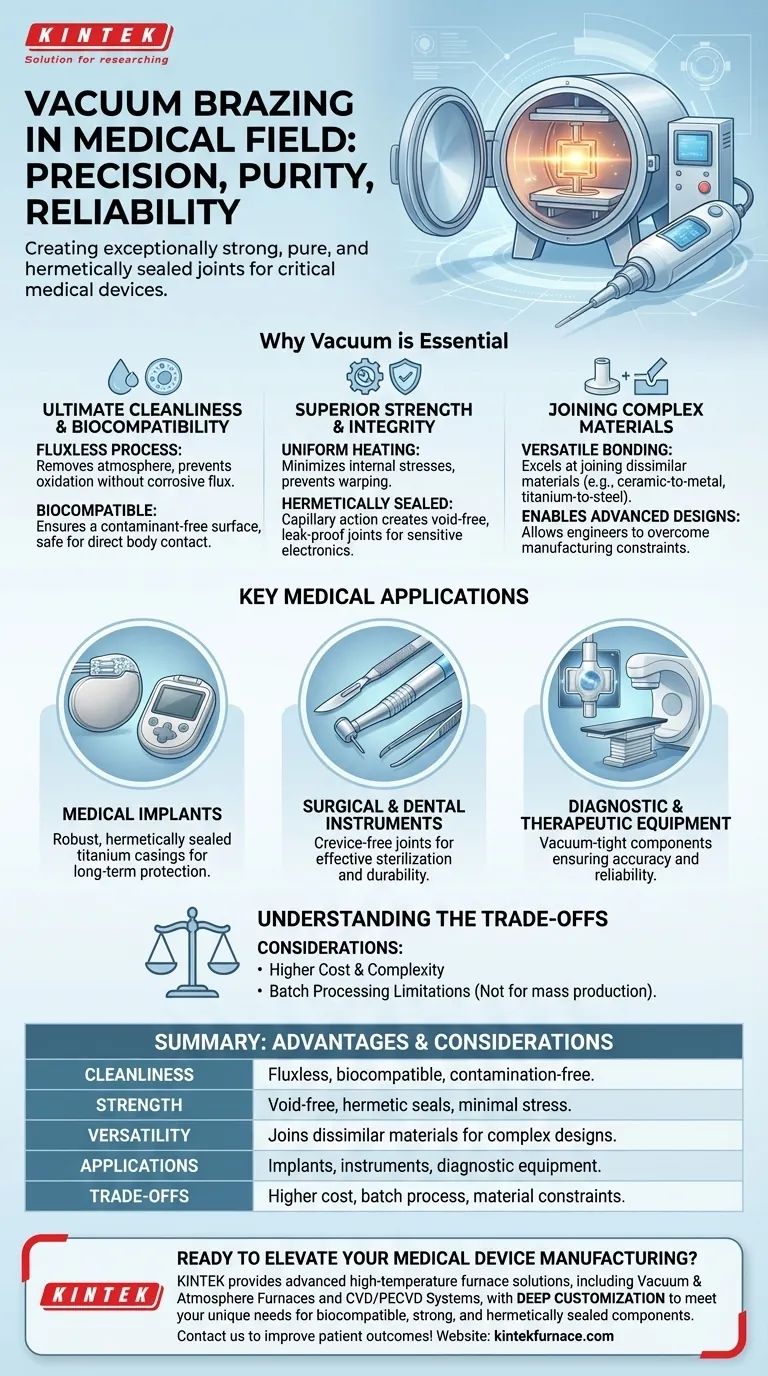

ビジュアルガイド
