真空ポンプシステムの排気時間はどの程度ですか？研究室の排気をより速く実現

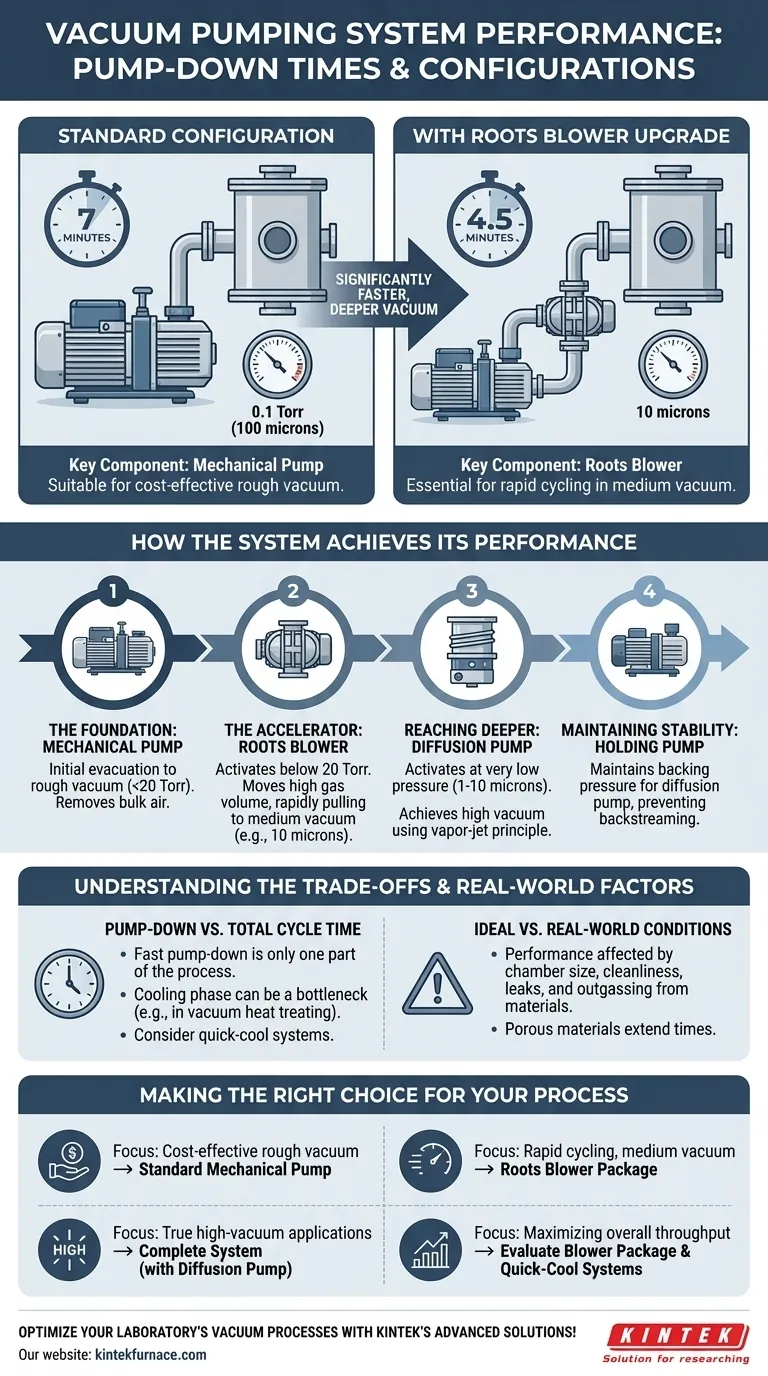

一目でわかるように、標準構成での真空ポンプシステムの排気時間は、0.1 Torr（100ミクロン）に達するまでに7分です。ルーツブロワーでアップグレードすると、性能は大幅に向上し、わずか4.5分で10ミクロンのより深い真空に到達します。

記載されている排気時間は、主要なアーキテクチャの選択を示しています。システムの性能は、標準のメカニカルポンプのみを使用するか、中真空領域での急速排気のためにルーツブロワーで補完するかによって根本的に異なります。

システムがその性能を達成する方法

排気仕様を理解するには、まずシステムのコンポーネントがどのように連携して動作するかを理解する必要があります。各ステージは、特定の圧力範囲内で最も効率的に動作するように設計されています。

基盤：メカニカルポンプ

プロセスは42.4 cfmのメカニカルポンプから始まります。これはシステムの主力であり、チャンバーの初期排気、つまり「粗排気」を担当します。

大気圧（760 Torr）から、およそ20 Torr未満の粗真空領域まで、空気の大部分を除去します。

加速器：ルーツブロワー

ここで大幅な性能向上が発生します。ルーツブロワーは、ブースターポンプの一種であり、大気圧では動作しません。代わりに、メカニカルポンプが最適な範囲（例：20 Torr未満）に達すると作動します。

ブロワーの二葉インペラは非常に大量のガスを移動させ、粗真空レベルから中真空領域へと急速に圧力を引き下げます。これが、ブロワーを追加することで10ミクロンに達する時間が劇的に短縮される理由です。10 HP、4,200 cfmのブロワーなどのオプションは、さらに大きな加速を提供します。

より深く到達する：拡散ポンプ

高真空を必要とする用途では、拡散ポンプが引き継ぎます。このコンポーネントは、通常1〜10ミクロンの非常に低い圧力で作動します。

可動部品のない蒸気噴射原理を使用することで、メカニカルポンプやブースターポンプの能力をはるかに超える圧力に到達でき、真の高真空プロセスを可能にします。

安定性の維持：保持ポンプ

小型の保持ポンプが拡散ポンプと連携して動作します。その唯一の目的は、拡散ポンプに必要な背圧を維持し、そのオイルがチャンバー内に逆流するのを防ぎ、安定した高真空動作を保証することです。

トレードオフの理解

性能データは単なる数値の羅列ではありません。それは、重要な構成上の選択とそれがプロセスに与える影響を反映しています。

標準とブロワー支援の性能

メカニカルポンプのみに依存する基本システムは、7分で0.1 Torrに達します。これは汎用アプリケーションにとって十分な基準値です。

ルーツブロワーを追加すると、メカニカルポンプ/ルーツブロワーパッケージが作成されます。このアップグレードにより、システムはより短時間（4.5分）でより深い真空（10ミクロン）に到達できるようになります。トレードオフは、大幅な速度向上のためにブロワーの追加コストと複雑さです。

排気時間と総サイクル時間

速い排気時間は、総プロセス時間の一部にすぎません。不活性ガス急速冷却システム、ガス/水熱交換器、および18の特殊なフローチャネルなどのオプションが含まれていることは、この事実を浮き彫りにしています。

真空熱処理などのプロセスでは、冷却フェーズが排気フェーズと同じかそれ以上の時間がかかることがあります。冷却サイクルがボトルネックになると、速い排気時間はほとんど意味がなくなります。したがって、冷却オプションの評価は、ポンプの評価と同じくらい重要です。

理想的な条件と実際的な条件

指定された時間は、理想的な条件下でのベンチマーク値です。実際には、排気性能はチャンバーのサイズと清浄度、リーク、作業負荷材料からのアウトガスなどの要因によって影響を受けます。多孔質または未洗浄の材料は大量の蒸気を放出する可能性があり、排気時間を大幅に延長させます。

プロセスに最適な選択を行う

最適な構成は、特定のアプリケーションの要求に完全に依存します。

コスト効率の高い粗真空が主な焦点の場合：7分で0.1 Torrを達成する標準のメカニカルポンプ構成が、ニーズに十分である可能性が高いです。
中真空領域での迅速なサイクリングが主な焦点の場合：4.5分で10ミクロンに到達するために必要な速度を達成するには、ルーツブロワーパッケージが不可欠です。
真の高真空アプリケーションが主な焦点の場合：1ミクロン未満で作動させるには、拡散ポンプステージを含む完全なシステムが必要になります。
全体のスループットの最大化が主な焦点の場合：速い排気のためにブロワーパッケージと、総サイクル時間を最小限に抑えるための急速冷却システムの両方を評価する必要があります。

最終的に、各コンポーネントが全体的なプロセスにどのように貢献するかを理解することで、運用目標に真に合致するシステムを構成できるようになります。

要約表：

構成	排気時間	目標真空レベル	主要コンポーネント
標準	7分	0.1 Torr (100ミクロン)	メカニカルポンプ
ルーツブロワー付き	4.5分	10ミクロン	ルーツブロワー
