焼結炉は、その核心において、圧縮された粉末材料を融点直下の高温に加熱することで機能します。この強烈な熱により、個々の粒子が結合し融合し、緩い粉末が大幅に強度と完全性が向上した緻密な固体オブジェクトに変化します。重要なのは、物質を液化させることなく特定の材料特性を達成するために、この熱を高度に制御された環境で適用することです。
焼結炉の根本的な目的は、単に材料を加熱することではなく、温度、時間、雰囲気を正確に管理して粒子間の原子拡散を誘発し、材料の密度と機械的強度を根本的に向上させることです。
核心原理：焼結の解説
炉がどのように機能するかを理解するには、まず焼結自体の目的を理解する必要があります。これは、粉末材料を固化するための熱処理プロセスです。
粉末から固体塊へ
出発点は「グリーンボディ」と呼ばれる、結合剤によって保持されていることが多い、ゆるく圧縮された粉末です。炉の目標は、この脆い物体を耐久性のある固体部品に変えることです。
温度の役割（溶融させずに）
炉は熱を加えて、粉末粒子内の原子を活性化させます。温度が上昇すると、原子は粒子間の境界を越えて拡散し、接触する場所で強力な化学結合または「ネック」を形成します。決定的に重要なのは、これが材料の融点以下で起こり、オブジェクトの形状を維持することです。
目標：密度と強度の向上
粒子が融合すると、粒子間の空隙や細孔が収縮し、部品全体が緻密化して強度が増します。最終製品は、初期の粉末成形体よりもはるかに優れた機械的特性を持つ固体塊となります。
焼結プロセス内部：段階ごとの詳細
典型的な焼結サイクルは、最終結果に不可欠な段階の注意深く調整されたシーケンスです。
ステップ1：装填と準備
セラミックや金属粉末で作られたグリーンボディは、炉のチャンバー内に慎重に配置されます。
ステップ2：雰囲気制御
多くの材料、特に反応性の高い金属にとって、これは最も重要なステップです。炉は、大気ガスを排気することによって真空を作り出します。これにより、材料の純度と最終特性を損なう酸化や汚染が防止されます。
ステップ3：制御された加熱昇温
炉の加熱要素（または一部の設計では誘導コイル）が温度を上げ始めます。この昇温は、部品が均一に加熱され、結合剤がクリーンに燃焼するように、段階的かつ正確に制御されなければなりません。
ステップ4：保持または「ソーク」フェーズ
炉は材料をピーク焼結温度（ジルコニアなどの材料では通常1300°Cから1600°C）で保持します。この「ソーク」時間中に、重要な原子拡散と粒子結合が起こり、緻密化が進みます。
ステップ5：制御された冷却
最後に、炉はゆっくりと制御された冷却フェーズを開始します。急速に冷却しすぎると、内部応力が発生し、最終製品に熱衝撃や亀裂が生じる可能性があります。
トレードオフの理解
焼結プロセスの選択には、品質、コスト、材料要件のバランスを取ることが含まれます。
雰囲気 vs. コスト
真空または制御されたガス雰囲気で操作すると、非常に高純度で高品質の部品が製造されます。しかし、その装置は、開放空気で操作する炉よりもはるかに複雑で高価です。
重要な変数としての圧力
一部の材料、特に先進セラミックスは、熱だけでは緻密化が困難です。熱間プレス焼結炉は、高温と同時に高圧を印加します。これにより、粒子が物理的に押し付けられ、他の方法では不可能な密度が達成されます。
均一性 vs. 速度
均一な熱分布を確保することは最も重要です。ファンやバッフルを使用する機械的対流などの方法は、単純な重力対流よりも均一な加熱を提供します。しかし、完璧な均一性を達成するには、多くの場合、加熱および冷却サイクルを遅くする必要があり、全体のプロセス時間が長くなります。
材料に合った適切な選択
必要な炉の種類とプロセスは、材料と望む結果によって完全に異なります。
- 高純度耐火金属（例：タングステン）に焦点を当てる場合： 酸化を防ぎ、材料の完全性を確保するために、真空焼結炉を使用する必要があります。
- 先進セラミックスで最大の密度を達成することに焦点を当てる場合： 熱と圧力を組み合わせた熱間プレス焼結炉が、多くの場合、唯一の効果的な解決策です。
- 一般的な実験室作業や反応性の低い材料に焦点を当てる場合： よりシンプルで費用対効果の高い管状炉または対流炉で十分な場合があります。
最終的に、焼結プロセスを習得することは、炉が材料の原子構造を正確に操作するためのツールであることを理解することから生まれます。
要約表：
| プロセス段階 | 主要機能 | 重要変数 |
|---|---|---|
| 雰囲気制御 | 酸化/汚染防止 | 真空または特定のガス環境 |
| 加熱昇温 | 均一な加熱と結合剤除去の確保 | 制御された加熱速度 |
| 保持（ソーク）フェーズ | 原子拡散と粒子結合を可能にする | ピーク温度と時間 |
| 制御された冷却 | 熱衝撃と内部応力の防止 | 制御された冷却速度 |
優れた材料密度と強度を実現する準備はできていますか？
KINTEKは、卓越した研究開発と自社製造を活かし、さまざまな研究所に先進的な焼結炉ソリューションを提供しています。マッフル炉、管状炉、ロータリー炉、真空・雰囲気炉、CVD/PECVDシステムを含む当社の製品ラインは、耐火金属用の高純度真空環境や先進セラミックス用の高圧熱間プレスなど、お客様固有の焼結要件を正確に満たすための強力なディープカスタマイズ能力によって補完されています。
今すぐお問い合わせください 当社の焼結専門知識がお客様の研究開発と生産成果をどのように向上させることができるかについてご相談ください！

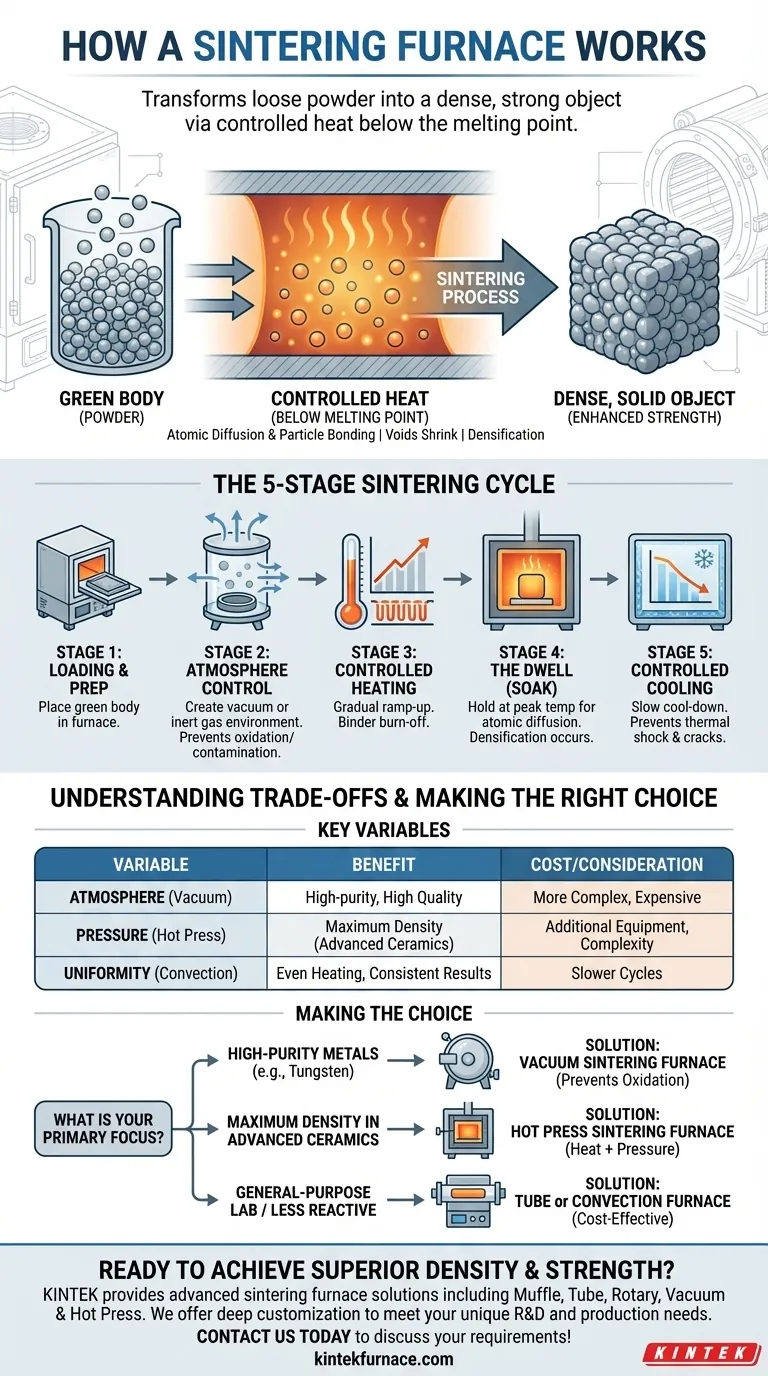

ビジュアルガイド
