本質的に、レトルト炉と真空炉は、熱処理される材料を取り巻く環境をどのように管理するかによって区別されます。レトルト炉は密閉されたチャンバーを使用して特定のガス雰囲気を制御しますが、真空炉は密閉されたチャンバーを使用して雰囲気を完全に除去します。どちらを選択するかは、プロセスが特定のガスの存在を必要とするか、すべてのガスが完全に存在しないことを必要とするかに完全に依存します。
根本的な決定は、どちらの炉が「より優れているか」ではなく、材料がどのような環境を必要とするかです。レトルト炉は特定の雰囲気を制御しますが、真空炉は最高の純度を達成するために雰囲気を排除します。
核心的な違い：雰囲気の管理
両方の炉の主な機能は、密閉されたチャンバー内で材料を加熱することです。しかし、酸化などの望ましくない化学反応を防ぐ方法は、正反対です。
レトルト炉の仕組み
レトルト炉は、処理される部品を収容するための密閉された気密容器であるレトルトを使用します。
このレトルトは炉内に設置され、周囲の空気がパージされた後、特定で慎重に制御されたプロセスガスに置き換えられます。これは、反応を防ぐための窒素やアルゴンなどの不活性ガス、または材料の表面を意図的に変更するための水素や浸炭混合物などの活性ガスである場合があります。
真空炉の仕組み
真空炉も密閉されたチャンバーを使用しますが、その目的はそこからほぼすべての分子を除去することです。
強力な真空ポンプが加熱サイクルが始まる前にチャンバーを排気します。これにより、酸素やその他の潜在的な汚染物質がほとんどない極めて低圧の環境が作成され、非常に敏感な材料に最高の保護レベルを提供します。
炉選定の主要要因
核心的な違いを理解することが第一歩です。次に、どの環境が適切であるかを判断するために、プロセス目標を評価する必要があります。
純度と汚染管理
真空炉は最高の純度を提供します。雰囲気を除去することにより、酸素、水蒸気、その他の反応性ガスからの汚染のリスクを最小限に抑えます。これは、チタンのような反応性金属やタングステンのような難溶性金属の処理において不可欠です。
レトルト炉は優れた雰囲気制御を提供しますが、その純度は使用されるプロセスガスの純度によって制限されます。酸化を効果的に防ぎますが、真空のような手付かずの環境を達成することはできません。
プロセス適用と材料相互作用
プロセスが特定の制御されたガスを必要とする場合は、レトルト炉を選択します。一般的な用途には、スケールを防ぐための窒素雰囲気での鋼のアニーリング、または炭素や窒素を鋼の表面に導入する必要がある浸炭および窒化があります。
雰囲気の相互作用が有害な場合は、真空炉を選択します。これは、航空宇宙部品の真空ろう付け、医療用インプラントの焼結、高感度電子材料の熱処理などのハイテク用途にとって重要です。
用語に関する注意：「マッフル」と「レトルト」
「マッフル炉」と「レトルト炉」という用語はしばしば同じ意味で使用され、混乱を招く可能性があります。歴史的に、レトルトは材料を保持する気密容器であり、マッフルはレトルトを炉の直接の加熱要素から隔離する別のチャンバーでした。
現代の慣行では、ほとんどのレトルト炉はマッフル炉の一種であり、加熱源をプロセスチャンバーから分離することは標準的な設計です。
トレードオフの理解
どちらのシステムも普遍的に優れているわけではありません。正しい選択は、プロセスの要件と運用上の現実とのバランスを取ることを伴います。
コストと複雑さ
真空炉は一般に複雑で、初期費用が高くなります。堅牢な真空ポンプ、高信頼性シール、洗練された制御システムの必要性は、その費用とメンテナンス要件を増加させます。
レトルト炉は、多くの場合、よりシンプルで費用対効果が高いです。単に不活性雰囲気を必要とする幅広い一般的な熱処理用途では、レトルト炉は高真空システムの複雑さなしに信頼性の高いソリューションを提供します。
運用上の柔軟性
レトルト炉は、プロセスガスを対流熱伝達および急冷の媒体としても使用できるため、急速な加熱および冷却サイクルを提供できます。
真空炉は主に放射によって加熱するため、遅くなる可能性があります。しかし、ガス流によってホットスポットやコールドスポットが発生しないため、大型または複雑な部品全体での温度均一性に優れています。
固有の制限
レトルト炉の主な制限は、レトルトの漏れや不純なガス供給からの汚染の可能性です。
真空炉は、アウトガス（材料自体が加熱されるときに閉じ込められたガスが放出されること）によって制限される場合があります。これは究極の真空レベルを損ない、場合によっては部品を汚染する可能性があります。
プロセスに最適な選択をする
決定は、材料の特定の化学的および物理的要件と目的の結果によって導かれるべきです。
- 最大の純度とあらゆる雰囲気反応の防止が主な焦点である場合：特に反応性金属や難溶性金属の場合、真空炉が唯一の選択肢です。
- 特定の活性化学環境の作成が主な焦点である場合：浸炭、窒化、炭窒化などのプロセスには、レトルト炉が必要です。
- 一般的な合金の費用対効果の高い酸化防止が主な焦点である場合：窒素やアルゴンなどの不活性ガスで満たされたレトルト炉が業界標準です。
最終的に、雰囲気の基本的な役割を理解することが、材料の成功のために理想的な炉を選択するための鍵となります。
概要表：
| 機能 | レトルト炉 | 真空炉 |
|---|---|---|
| 雰囲気制御 | 特定のガス（例：不活性または活性）を備えた密閉チャンバー | 雰囲気を除去した密閉チャンバー（真空） |
| 純度レベル | ガスの純度によって制限される。酸化を防ぐ | 最高の純度。ガスからの汚染を最小限に抑える |
| 一般的な用途 | 制御されたガス雰囲気でのアニーリング、浸炭、窒化 | 真空ろう付け、焼結、反応性金属の熱処理 |
| コストと複雑さ | 低コスト、よりシンプルな操作 | 高コスト、真空システムでより複雑 |
| 加熱方法 | ガスによる対流熱伝達 | 放射加熱。優れた温度均一性 |
研究室に最適な炉を選択するための専門家の指導が必要ですか？ KINTEKでは、優れたR&Dと自社製造を活用して、マッフル炉、管状炉、回転炉、真空・雰囲気炉、CVD/PECVDシステムなどの高度な高温炉ソリューションを提供しています。当社の強力なディープカスタマイズ能力により、正確な雰囲気制御や最高の純度が必要な場合でも、お客様固有の実験要件を正確に満たすことができます。今すぐお問い合わせください。当社のソリューションがお客様の熱処理プロセスをどのように強化し、成功を推進できるかをご説明します！

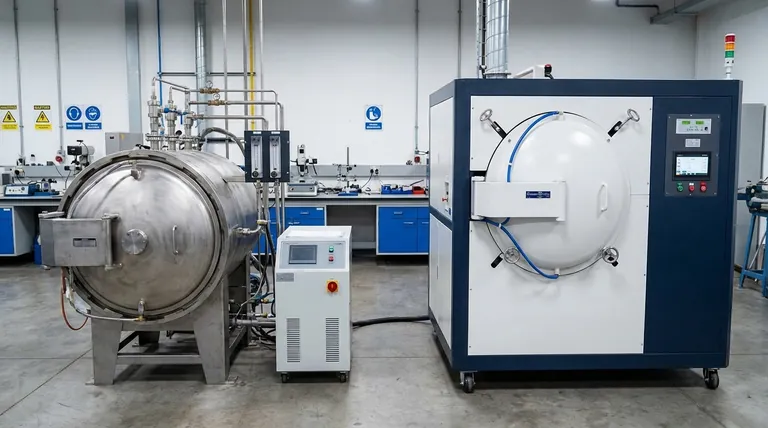

ビジュアルガイド
