誘導加熱炉において、セラミックるつぼと黒鉛スリーブは、封じ込めとエネルギー変換という、それぞれ異なる補完的な機能を持っています。 セラミックるつぼは高温に耐える熱絶縁容器として機能し、内部に配置された黒鉛スリーブは、電磁エネルギーを熱に変換する能動的な加熱要素（サセプター）として機能します。
このシステムの効率は、誘導電流を捉えて熱を発生させる黒鉛スリーブと、必要な熱絶縁と構造的な封じ込めを提供するセラミックるつぼとの相乗効果に依存しています。
セラミックるつぼの役割
封じ込め容器としての機能
セラミックるつぼの主な機能は構造的な封じ込めです。黒鉛スリーブや合成対象の粉末焼結体を含む、アセンブリ全体を保持します。
熱絶縁の提供
極めて重要な点として、セラミック材料は優れた高温耐性を特徴としています。
熱バリアとして機能し、炉外への過度の熱損失を防ぎます。
この断熱により、容器内部で発生した高温を維持しつつ、炉の外側コンポーネントを保護します。
黒鉛スリーブの機能
サセプターとしての機能
黒鉛スリーブは加熱プロセスの「エンジン」です。セラミックるつぼの内部に配置され、サセプターとして機能します。
セラミックは一般的に誘導場に対して透明であるため、それ自体ではそれほど加熱されません。しかし、黒鉛スリーブは、誘導電流によって生成される電磁エネルギーを効率的に吸収します。
エネルギーを熱に変換する
黒鉛がこのエネルギーを吸収すると、それを直接熱エネルギーに変換します。
この変換が、材料自体が導電性でない限り、誘導コイルが材料を直接加熱するのではなく、実際に炉内の温度を上昇させるものです。
プロセスの安定性の確保
黒鉛スリーブは熱を発生させるだけでなく、環境を調整します。粉末焼結体に対して、安定した均一な高温環境を提供します。この均一性は、材料合成の一貫性にとって非常に重要です。
運用上のトレードオフの理解
カップリングへの依存
このシステムは、黒鉛の電磁的カップリングに完全に依存しています。
スリーブが損傷したり、不適切に配置されたりすると、エネルギー吸収が低下し、入力電力に関わらず、炉は必要な合成温度に到達できません。
熱勾配
黒鉛スリーブは反応ゾーンの内部の均一性を確保しますが、スリーブと外側のセラミックるつぼの間には急激な熱勾配が存在します。
セラミックは、内部の熱に割れることなく耐えるのに十分な強度が必要です。これは、参照で言及されているるつぼの高温耐性の重要性を強調しています。
目標に合わせた適切な選択
材料合成のための誘導セットアップを設計または運用する際には、これらのコンポーネントが目標にどのように適合するかを考慮してください。
- 温度均一性が最優先事項の場合： 黒鉛スリーブが粉末焼結体を完全に包み込み、一貫した熱ゾーンを作成するようにしてください。
- システム効率が最優先事項の場合： 活性化された黒鉛要素からの熱損失を最小限に抑えるために、セラミックるつぼの断熱材の品質を優先してください。
最終的に、成功する合成は、黒鉛スリーブが効率的に熱を発生し、セラミックるつぼがそれを効果的に閉じ込めることに依存します。
概要表：
| コンポーネント | 主な役割 | 材料特性 | 主な利点 |
|---|---|---|---|
| 黒鉛スリーブ | サセプター（加熱要素） | 高い電磁吸収性 | 誘導エネルギーを均一な熱に変換します。 |
| セラミックるつぼ | 封じ込めと断熱 | 高温耐性 | 構造的なサポートを提供し、熱損失を防ぎます。 |
| 誘導場 | エネルギー源 | 電磁波 | セラミックには透明ですが、加熱のために黒鉛によって捕捉されます。 |
高性能熱ソリューションで合成を最適化
精密な材料合成には、熱発生と封じ込めの完璧なバランスが必要です。KINTEKでは、サセプターと断熱材の間の重要な相乗効果を理解しています。専門的な研究開発と製造に裏打ちされた、マッフル、チューブ、ロータリー、真空、CVDシステムを含む、幅広い高温実験装置を提供しています。これらはすべて、お客様固有の研究ニーズに合わせて完全にカスタマイズ可能です。
研究室の熱効率を高める準備はできていますか？ カスタムファーネスの要件についてご相談いただくために、KINTEKに今すぐお問い合わせください。高度な材料処理における当社の専門知識をご活用ください。

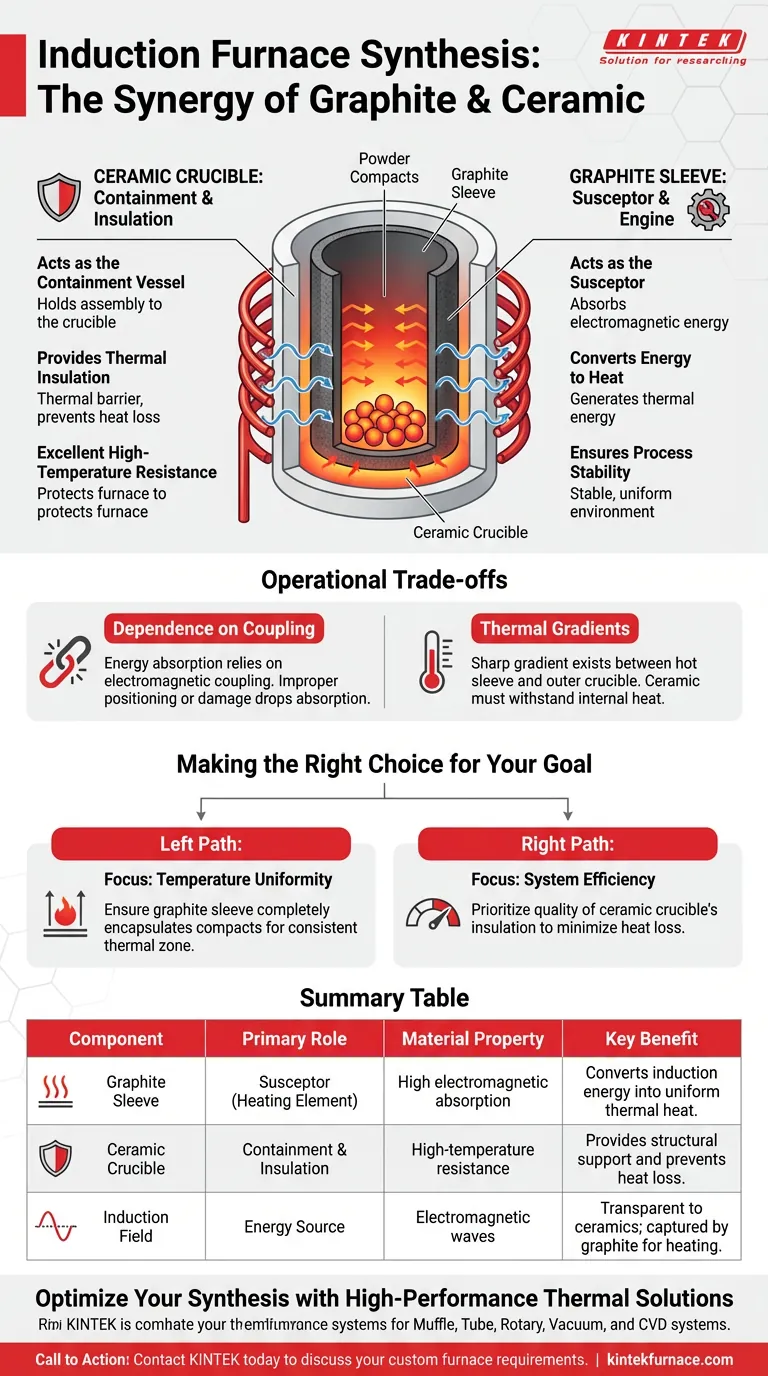

ビジュアルガイド
