内部放射バッフル（IRB）技術は、複雑な炉環境内での熱流ダイナミクスを精密に管理するために不可欠です。 側方熱障壁を鋳型アセンブリに直接組み込むことにより、この技術はヒーターからの不均一な放射をブロックし、チルプレートによる熱干渉を軽減します。その結果、高品質の指向性凝固に不可欠な、制御された熱環境が実現します。
コアの要点 複雑な凝固プロセスでは、不均一な熱分布が構造的な不整合を引き起こします。IRB技術は、異常な熱経路を物理的に遮断することでこれを解決し、液相等温線を効果的に平坦化して、鋳型全体にわたる均一な温度分布を確保します。
熱制御のメカニズム
不均一な放射の管理
内部放射バッフルの主な機能は、側方熱障壁として機能することです。
標準的な炉ヒーターは、しばしば放射を不均一に放出し、ホットスポットや不均一な熱勾配を生み出します。IRBは、凝固中の材料に影響を与える前に、この不均一な熱放射を効果的にブロックします。
「影効果」の軽減
指向性凝固では、金属から熱を引き出すために使用されるチルプレートが、影効果として知られる干渉を意図せずに引き起こす可能性があります。
この現象は、鋳型の特に上部セクションで問題となります。IRB技術は、鋳型設計を変更してこの干渉を低減し、冷却ハードウェアによって生じる破壊的な熱「影」から鋳物を隔離します。
結果：より平坦な等温線
曲率の低減
IRBを使用する究極の目標は、液相等温線（液体金属と固体金属の境界）の形状を変更することです。
標準的なセットアップでは、これらの等温線はしばしば顕著な曲率を示し、結晶粒欠陥につながる可能性があります。IRBは、この曲率を大幅に低減し、凝固前線が平面を維持するように強制します。
均一な温度場
外部放射の変動をブロックし、チルプレートの影響を管理することにより、IRBは均一な温度場分布を作成します。
この均一性により、金属は、外側から内側へと不均一に冷却されるのではなく、鋳型全体の断面にわたって一貫して凝固します。
エンジニアリング上の考慮事項
鋳型設計の複雑さ
効果的である一方で、IRB技術の実装には、標準的な鋳型アセンブリの変更が必要です。
エンジニアは、これらのバッフルが占める物理的なスペースを考慮し、必要な鋳型操作を妨げることなく特定の熱経路を遮断するように正しく配置されていることを確認する必要があります。
ターゲットを絞った適用
IRBは、放射および影ベースの熱変動に対する特定のソリューションです。
欠陥の根本原因が外部からの熱流干渉（ヒーターまたはチルプレートから）である場合に最も効果的です。合金組成または注湯速度のみに起因する問題は修正しない場合があります。
プロセスに最適な選択をする
特定のアプリケーションにIRB技術が必要かどうかを判断するには、熱的目標を検討してください。
- ホットスポットの排除が主な焦点の場合： IRBを使用して、炉ヒーターから直接放射される不均一な放射をブロックします。
- 結晶粒構造の一貫性が主な焦点の場合： IRBを実装して、特に鋳型上部領域の液相等温線の曲率を平坦化します。
- チルプレート干渉の軽減が主な焦点の場合： この技術を利用して、熱場を歪める影効果を低減します。
内部放射バッフルを統合することにより、変動する熱環境を、優れた指向性凝固に適した、精密で均一なフィールドに変革します。
要約表：
| 特徴 | IRB技術の機能 | 凝固への影響 |
|---|---|---|
| 放射バリア | 炉ヒーターからの不均一な熱をブロック | ホットスポットと熱変動を排除 |
| 影効果 | チルプレートからの干渉を軽減 | 鋳型上部領域での一貫した冷却を確保 |
| 等温線の形状 | 液相等温線の曲率を平坦化 | 結晶粒欠陥を低減し、平面成長を確保 |
| 熱場 | 均一な温度分布を作成 | 断面全体での一貫した凝固を促進 |
KINTEKで熱処理精度を最適化
完璧な結晶粒構造を実現するには、高温以上のものが必要です。それは絶対的な熱制御を必要とします。専門的な研究開発と製造に裏打ちされたKINTEKは、高性能のマッフル、チューブ、ロータリー、真空、CVDシステムに加え、最も複雑な指向性凝固のニーズに合わせてカスタマイズされたラボ用高温炉を提供しています。複雑な鋳型設計を管理する場合でも、熱干渉の排除を目指す場合でも、当社のエンジニアリングチームは、お客様の研究に必要な特殊機器を提供する準備ができています。
材料の一貫性を向上させる準備はできましたか？ カスタムファーネスソリューションについてご相談ください。

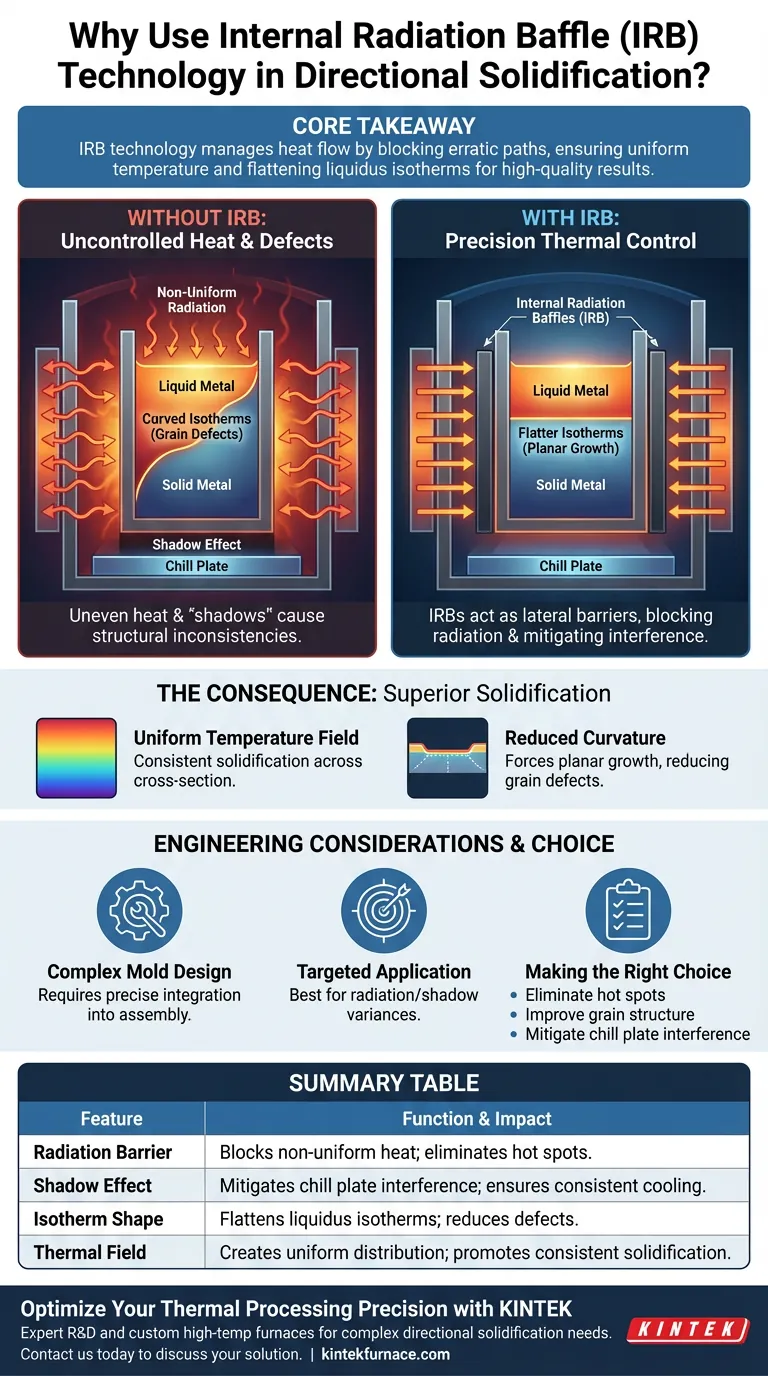

ビジュアルガイド
