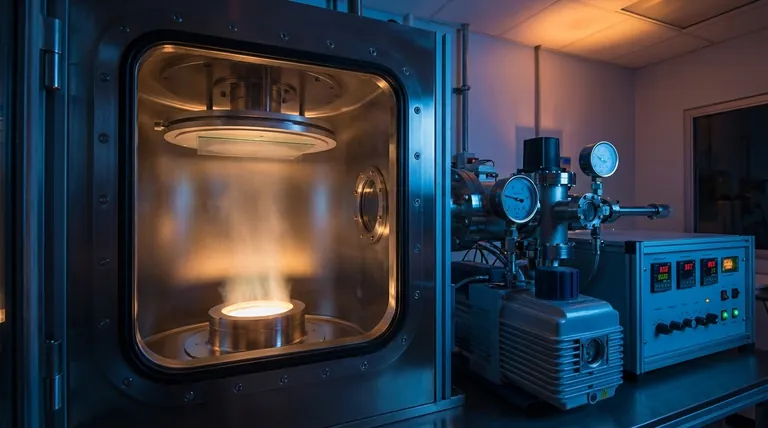

高真空は、高品質な (Ge0.1Se0.7Tl0.2)85Sb15 薄膜を成膜するための譲れない基盤です。具体的には、蒸発した材料の経路を妨げる可能性のある残留ガス分子を除去するために、10⁻³ Pa の圧力を維持する必要があります。この「クリアパス」こそが、原子が直線的に堆積し、敏感な光学センサー用途に必要な均一で非晶質、そして純粋な構造を形成するための唯一の方法です。
核心的な現実 高真空環境がなければ、大気干渉が成膜経路を妨げ、汚染された不均一な薄膜につながります。真空は蒸発した原子の平均自由行程を延長し、高パフォーマンスの光学デバイスに不可欠な、精密で不純物のない供給を保証します。
平均自由行程の最大化
真空がなぜ重要なのかを理解するには、飛行中の原子の挙動を理解する必要があります。
分子衝突の低減
低真空または大気環境では、チャンバーは残留ガス分子で混雑しています。源材料を蒸発させると、原子はほぼ瞬時にこれらのガス分子と衝突します。
10⁻³ Pa の高真空は、これらの背景ガスの密度を劇的に低下させます。これにより衝突の頻度が最小限に抑えられ、蒸発した材料が無障害で移動できるようになります。
弾道輸送の確保
衝突が最小限に抑えられると、蒸発した原子は源から基板まで直線経路で移動します。
これは弾道輸送として知られる現象であり、この特定の四元合金にとって不可欠です。原子の散乱を防ぎ、基板に到達する材料の流れが方向性があり、一貫していることを保証します。
構造的完全性の達成
(Ge0.1Se0.7Tl0.2)85Sb15 薄膜が光学センサーで機能するためには、高真空のみが提供できる厳格な構造基準を満たす必要があります。
不純物汚染の除去
残留ガスは単なる障害物ではなく、汚染物質です。チャンバーに存在する酸素や湿気は、成長中に薄膜と反応する可能性があります。
高真空は、不純物汚染がないことを保証し、材料を劣化させません。これにより、(Ge0.1Se0.7Tl0.2)85Sb15 組成の化学的純度が維持され、特定の光学特性を維持するために不可欠です。
均一性と非晶質構造
高真空によって可能になる直線堆積は、基板全体にわたって均一な厚さの薄膜をもたらします。
さらに、この制御された環境は、明確な非晶質構造の形成をサポートします。圧力のわずかな変動でも、局所的な結晶化やセンサー用途での薄膜性能を損なう欠陥につながる可能性があります。
基板接着の強化
高真空下で成膜された薄膜は、基板への強力な接着性を示します。
原子は十分なエネルギーで、かつ基板表面の吸着ガス層からの干渉なしに到達するため、より効果的に結合します。この機械的安定性は、最終デバイスの耐久性にとって重要です。
避けるべき一般的な落とし穴
高真空は不可欠ですが、管理が必要な特定の運用上の課題も伴います。
「十分な」真空のリスク
時間を節約するために、完全な10⁻³ Pa の閾値に達する前に成膜を開始したくなることがあります。
しかし、わずかな圧力上昇でも平均自由行程は減少します。これにより、「影」効果が生じ、薄膜は密で滑らかになるのではなく、多孔質または粗くなります。
蒸発率の変動
真空は経路を保護しますが、源を自動的に制御するわけではありません。
プロセス中に真空圧が変動すると、蒸発率が不安定になる可能性があります。これにより、薄膜内に組成勾配が生じ、Ge、Se、Tl、Sb の比率が変化し、デバイスの光学応答が損なわれます。
目標に合わせた適切な選択
完璧な薄膜を実現するには、真空戦略を最終目標と一致させる必要があります。
- 主な焦点が光学センサー性能の場合：高純度と正しい非晶質構造を保証するために、10⁻³ Pa（またはそれ以下）の制限を厳守することが必須です。
- 主な焦点がプロセス再現性の場合：バッチ間の厚さと接着性のばらつきを防ぐために、ポンプシステムが一貫してベース圧に到達できることを確認してください。
真空レベルの制御は、粗いコーティングから精密光学部品への移行において、最も効果的な単一の変数です。
概要表：
| 特徴 | 高真空要件 (10⁻³ Pa) | (Ge0.1Se0.7Tl0.2)85Sb15 薄膜への影響 |
|---|---|---|
| 輸送 | 弾道（直線） | 均一な厚さと一貫した合金組成を保証します。 |
| 平均自由行程 | 最大化 | 分子衝突を最小限に抑え、無障害の原子供給を保証します。 |
| 純度 | 残留ガスとの相互作用なし | 光学層での酸化と湿気汚染を防ぎます。 |
| 構造 | 制御された非晶質 | 局所的な結晶化と構造的欠陥を排除します。 |
| 接着性 | クリーンな基板表面 | 機械的結合と長期的なデバイス耐久性を強化します。 |
KINTEK で薄膜成膜をレベルアップ
高真空環境の精密な制御は、失敗したコーティングと高性能光学センサーの違いです。KINTEK では、(Ge0.1Se0.7Tl0.2)85Sb15 のような複雑な合金成膜の厳格な要求を理解しています。
専門的な研究開発と世界クラスの製造に裏打ちされた、当社は実験室および産業用途の精度に合わせて特別に設計された、高性能な真空、CVD、および真空蒸着システムを提供しています。標準的なセットアップが必要な場合でも、独自の研究ニーズに合わせて調整されたカスタマイズ可能なシステムが必要な場合でも、当社のチームは技術目標をサポートする準備ができています。
成膜プロセスを最適化する準備はできていますか？ 当社の高温炉と真空ソリューションが、ラボに比類のない純度と再現性をもたらす方法について、今すぐお問い合わせください。

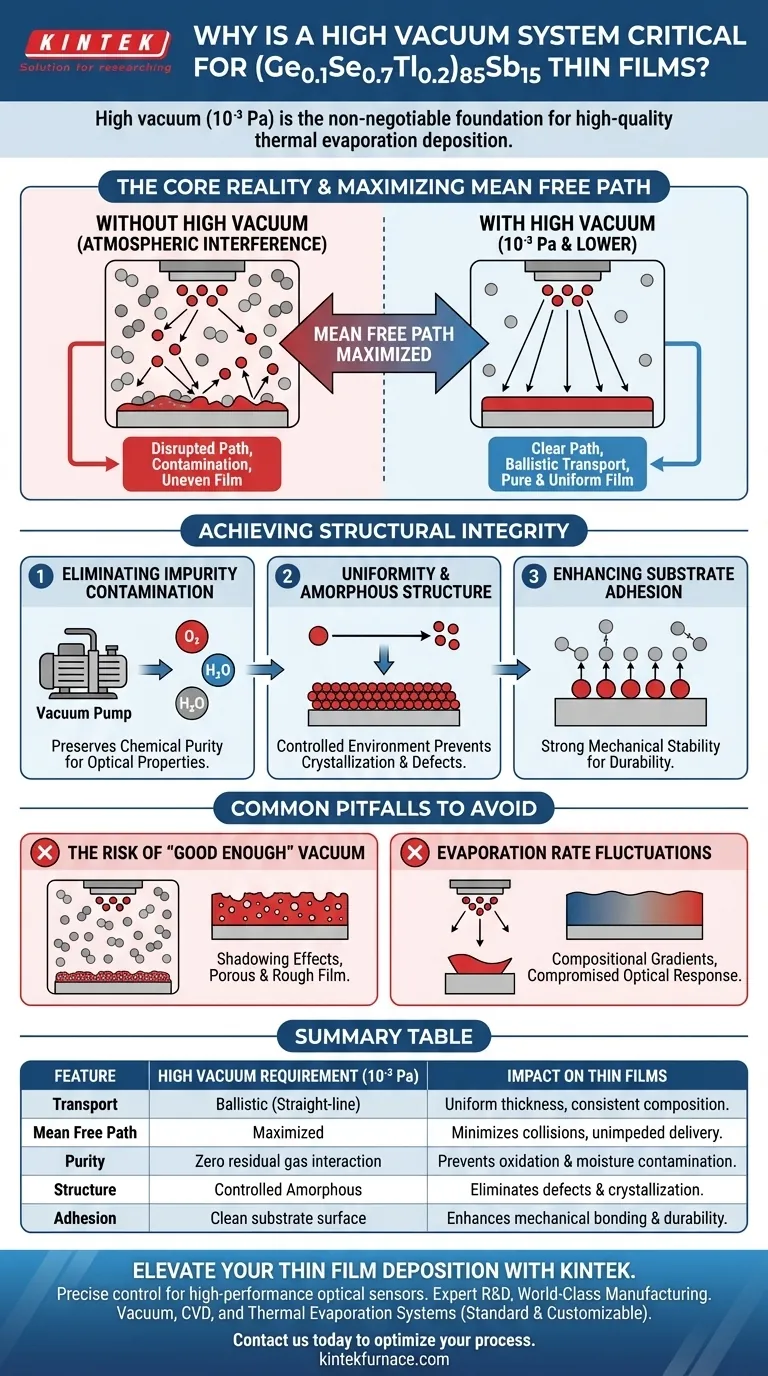

ビジュアルガイド
参考文献
- A. M. Ismail, E.G. El-Metwally. Insight on the optoelectronic properties of novel quaternary Ge–Se–Tl–Sb non-crystalline glassy alloy films for optical fiber sensing devices. DOI: 10.1140/epjp/s13360-024-05012-6
