高純度黒鉛型は、スパークプラズマ焼結（SPS）における中心的なプロセスインターフェースとして機能し、同時に導電性加熱エレメント、圧力伝達媒体、および成形容器としての役割を果たします。パルス電流をジュール熱に直接変換し、機械的負荷を印加することで、これらの型はアルミナ系複合材の焼結に必要な迅速な熱的・機械的結合を可能にします。
コアテイクアウェイ SPSにおける黒鉛型の独自の利点は、極めて急速な加熱速度を促進できる能力です。この高速熱機械加工は、アルミナセラミックスにおける結晶粒の粗大化を抑制し、従来の焼結方法と比較して、破壊靭性および曲げ強度を大幅に向上させます。
黒鉛型の機能的トライアド
能動的な加熱エレメントとしての機能
外部から内部へ加熱する従来の炉とは異なり、黒鉛型は電気伝導性を持っています。
これにより、高パルス電流（しばしば数千アンペア）を型壁に直接流すことができます。この電流は、型自体の中でジュール熱を発生させ、アルミナ粉末に熱エネルギーを即座に伝達し、非常に効率的で均一な加熱を実現します。
機械的圧力の伝達
黒鉛は、高温の焼結温度でも高い機械的強度を備えています。
これにより、型は圧力伝達媒体として機能し、軸方向の負荷（外部圧力）を粉末粒子に直接伝達します。この圧力は、アルミナ複合材の緻密化を促進し、格子熱伝導率を最小限に抑えるために不可欠です。
物理的形状の定義
最も基本的なレベルでは、型は粉末の物理的な封じ込めを提供します。
高圧固化プロセス中のサンプルの寸法精度を保証します。この成形能力が、焼結セラミックスの最終的なニアネットシェイプを決定します。
アルミナ特性への影響
結晶粒粗大化の抑制
この文脈における黒鉛型の最も重要な役割は、急速な温度上昇を可能にすることです。
型は非常に速く加熱されるため、アルミナが結晶粒成長の臨界温度に留まる時間が短くなります。これにより、結晶粒の「粗大化」（大型化）が抑制され、ゆっくり処理された材料よりも優れた微細なミクロ構造が維持されます。
機械的性能の向上
微細な結晶粒構造の維持は、機械的限界と直接相関します。
結晶粒成長を防ぐことで、プロセスは最終的なアルミナセラミックスの破壊靭性および曲げ強度を大幅に向上させます。高速焼結を可能にする型の能力が、これらの改善された機械的特性の主な推進力となります。
原子拡散の促進
直接的な熱と圧力の組み合わせは、原子拡散に適した環境を作り出します。
これにより、複合材料間の半コヒーレント特性を持つ規則的な界面が形成されます。これらの界面は、構造的完全性と熱特性の最適化に不可欠です。
トレードオフの理解
炭素拡散と汚染
黒鉛型は炭素ベースであるため、炭素原子がアルミナ複合材の表面に浸透するリスクがあります。
これにより、外部の機械的特性が変化する可能性があります。性能試験の前に、焼結サンプルの表面層を機械加工または研磨して、この汚染を除去するのが標準的な慣行です。
サンプルの付着
高温・高圧下では、セラミック粉末が型壁に付着したり、反応したりすることがあります。
これを防ぐために、型と粉末の間に黒鉛紙を絶縁層として使用することがよくあります。このライナーにより、サンプルが損傷なく取り出され、均一な電流分布が維持されます。
目標に合わせた適切な選択
SPSプロセスにおける黒鉛型の効果を最大限に引き出すには、特定の材料目標を考慮してください。
- 主な焦点が高強度である場合：型の導電性によって促進される急速な加熱速度を優先し、結晶粒成長を抑制して曲げ強度を最大化します。
- 主な焦点が表面純度である場合：炭素汚染された表面層の必要な後処理を考慮するか、コーティングされた黒鉛紙ライナーを使用します。
- 主な焦点が密度である場合：型の高温強度を活用して許容最大圧力を印加し、原子拡散を促進して気孔を閉じます。
黒鉛型は単なる容器ではなく、SPSプロセスの独自のミクロ構造上の利点を推進するアクティブエンジンです。
概要表：
| 機能 | 説明 | アルミナ複合材への影響 |
|---|---|---|
| 加熱エレメント | パルス電流を導通させてジュール熱を発生させる | 急速な加熱を可能にし、結晶粒粗大化を防ぐ |
| 圧力媒体 | 軸方向の機械的負荷を粉末に伝達する | 高密度化を促進し、気孔率を低減する |
| 物理的容器 | 構造的な成形と封じ込めを提供する | 寸法精度とニアネットシェイプを保証する |
| 拡散ドライバー | 界面での熱と圧力の組み合わせ | 原子拡散を促進し、構造的完全性を向上させる |
KINTEKで材料研究をレベルアップ
アルミナ系複合材のスパークプラズマ焼結の可能性を最大限に引き出しましょう。KINTEKは、現代のマテリアルサイエンスの厳しい要求に応えるために設計された、高精度の黒鉛型と高度な高温炉システムを提供します。
専門的な研究開発と製造に裏打ちされた、お客様固有の実験室のニーズに合わせたカスタマイズ可能なマッフル、チューブ、ロータリー、真空、CVDシステムを提供しています。結晶粒粗大化の抑制や破壊靭性の最大化を目指す場合でも、当社の技術チームがお手伝いいたします。
高温ソリューションのカスタマイズについては、今すぐKINTEKにお問い合わせください

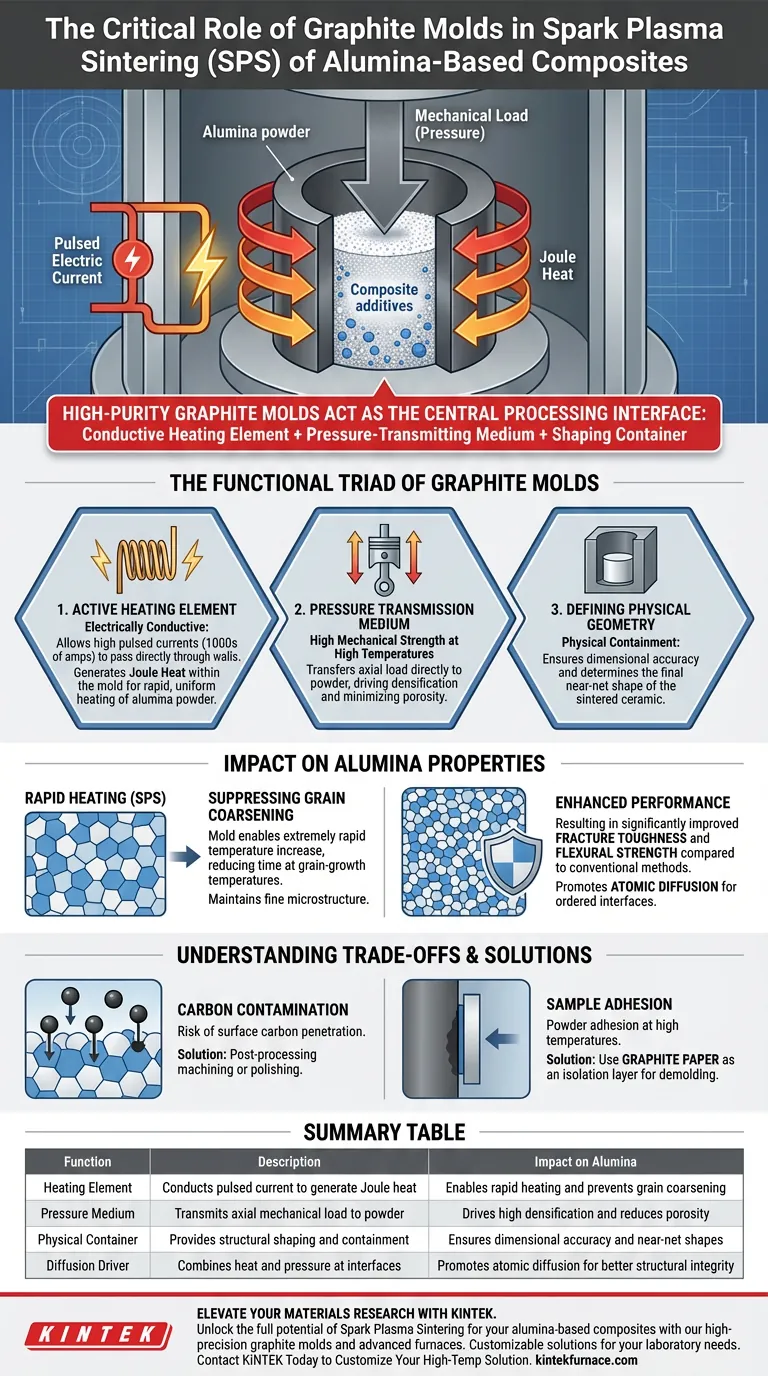

ビジュアルガイド
